4 Raccordement électrique
Danger !

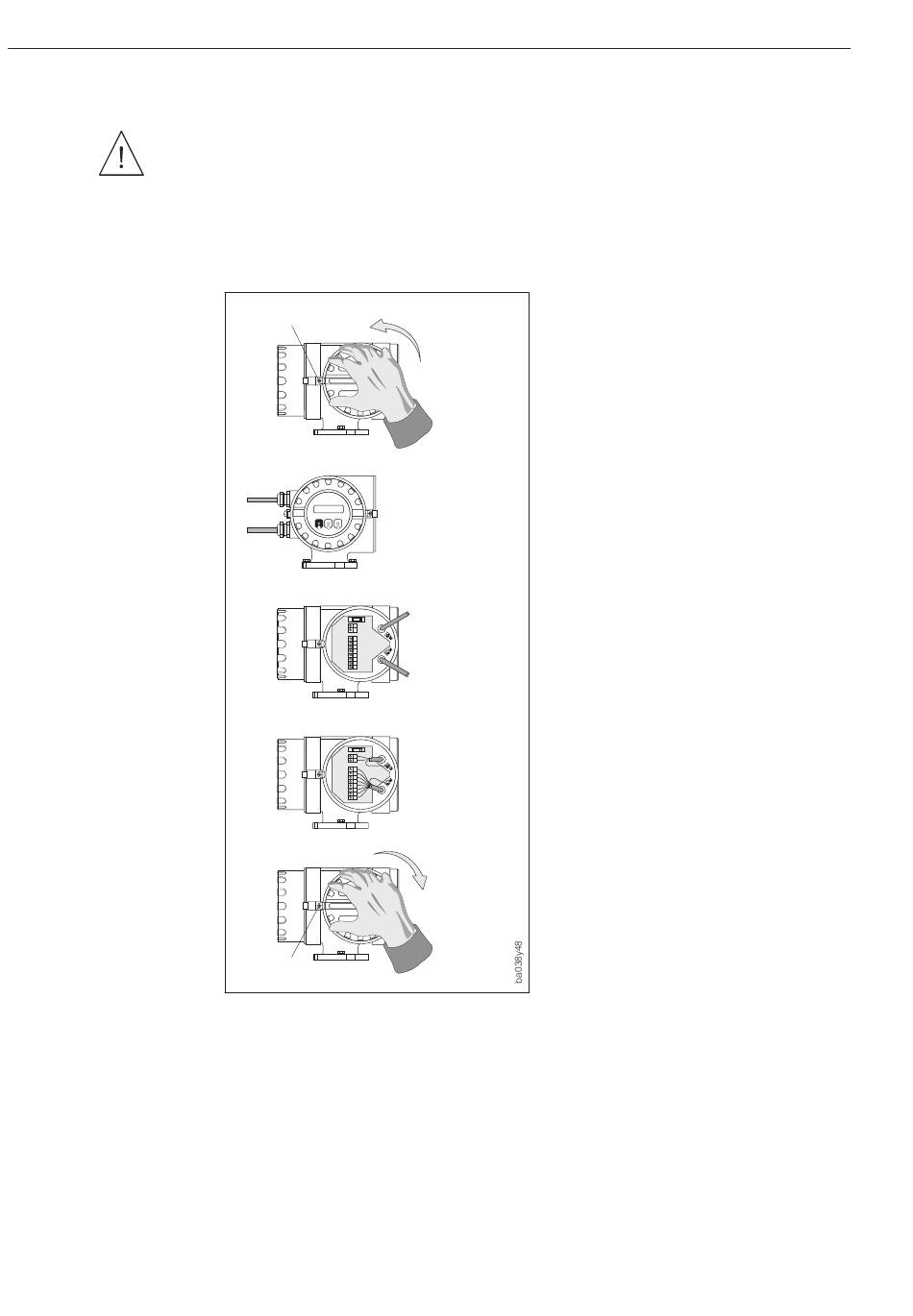

Fig. 21

Raccordement du transmetteur

22
4.3 Raccordement du transmetteur
Avertissement !
• Risque d'électrocution ! Mettre l'appareil hors tension avant de l'ouvrir.
• Relier la terre à la masse du boîtier avant la mise sous tension.
• Vérifier si les indications figurant sur la plaque signalétique sont compatibles avec
la tension et la fréquence locales. Tenir comptes des normes nationales.
Ê
ANS CHL U S S K L E MME N - F IE L D T E R MINAL S
Ì
L 1
1
+
3
2 -
N
20 +
21 -
22 +
23
-
24 +
28
25 -
26 +
27
-
L 1
1 +
2 3
-
N
20 +
21 -
22 +
23
-
24 +
28
25 -
26 +
27 -
ANS CHL U S S K L E MME N - F IE L D T E R MINAL S
Ï
1. Enlever la bague de sécurité du
couvercle à l'aide d'une clé 6 pans
(ouverture de 3 mm).
2. Dévisser le couvercle de la boîte à
Ë
bornes.
3. Faire passer les câbles de raccorde-
ment (alimentation, signalisation) à
travers les presse-étoupe correspon-
dants.
4. Faire le raccordement selon les sché-
mas p. 21 (voir également couvercle
à visser).
Câble d'éner-
gie auxiliaire
La tension d'alimentation est raccor-
dée à la borne 1 (L1 ou L+), à la
Ì
borne 2 (N ou L-) et à la borne de
terre 3 :
Câble de
– Câble multibrin : max. 4 mm
signalisation
– Câble rigide : max. 6 mm
5. Remonter et visser le couvercle sur
le boîtier.
Í
6. Serrer à fond les vis de la bague de
sécurité.
Î
Prosonic Flow DMU 93
