DEScRIptIOn Du pRODuIt

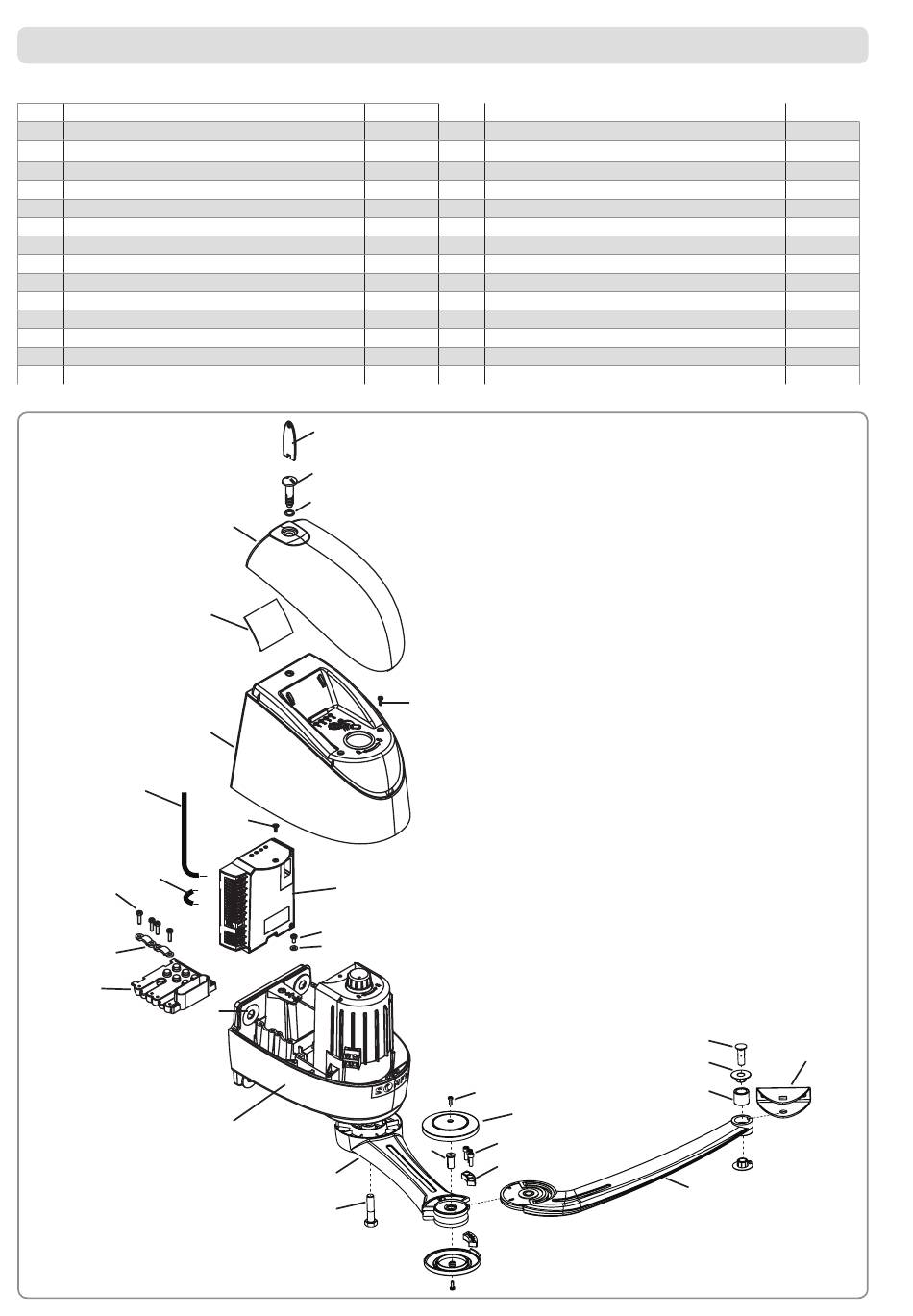

éclaté du produit
1 Moteur
2
Bras moteur
3
Bras vantail
4 Chape vantail
5
Boîtier électronique
6 Capot moteur
7 Vis capot moteur
8 Carte information
9
Couvercle capot
10 Joint torique
11 Vis couvercle
12 Clé couvercle
13
Vis boîtier électronique
14 Passe fil
15 Serre câble
29
30
16
15
14
12
11
10
9
8
6
13
5
17
18
19
1
2
20
x 2 16 Vis serre câble
17
x 2 Vis de terre
18
x 2 Rondelle de terre
x 2 19 Rondelle 12x27 bride
20
x 1 Vis axe / bras moteur HM 10x40
x 2 21 Vis cache butée
x 4 22 Cache butée
x 1 23 Vis butée
24
x 2 Butée (partie haute + partie basse)
x 2 25 Axe court bras moteur / bras vantail
x 2 26 Axe long bras vantail / chape
x 2 27 Bague bras vantail
28
x 1 Amortisseur bras vantail
x 2 29 Antenne
x 4 30 Strap cellule
7
21
22
23
25
24
x 8
x 1
x 1
x 8
x 2
x 4
x 4
x 6
x 2
x 2
x 2
x 4
x 2
x 1
x 1
26
4
27
28
3
3
