ÉTAPE 9 - FIGURE 36
Dévisser les boulons arrière gauche et droit (item 1) et descendre l'unité du craqueur à maïs. Nettoyer et appliquer de
la graisse sur les rainures du rouleau du bas (item 3) pour prévenir la rouille. Installer le fond en acier inoxydable
(item 2) au-dessus du rouleau du bas (item 3), tel que montré. Placer les courroies (item 4) tel que montré.
NOTE : Ne pas défaire les ajustements.
ÉTAPE 10 - FIGURE 37
Élever l'unité du craqueur à maïs (item 1) en vérifiant bien l'alignement du fond en acier inoxydable (item 3) entre les
deux demi fonds (item 4) tel que montré sur la figure. Boulonner sur les deux côtés arrière et serrer les boulons (item
2) au couple requis (voir Tableau 1 Spécifications des couples de serrage)
PRÉPARATION

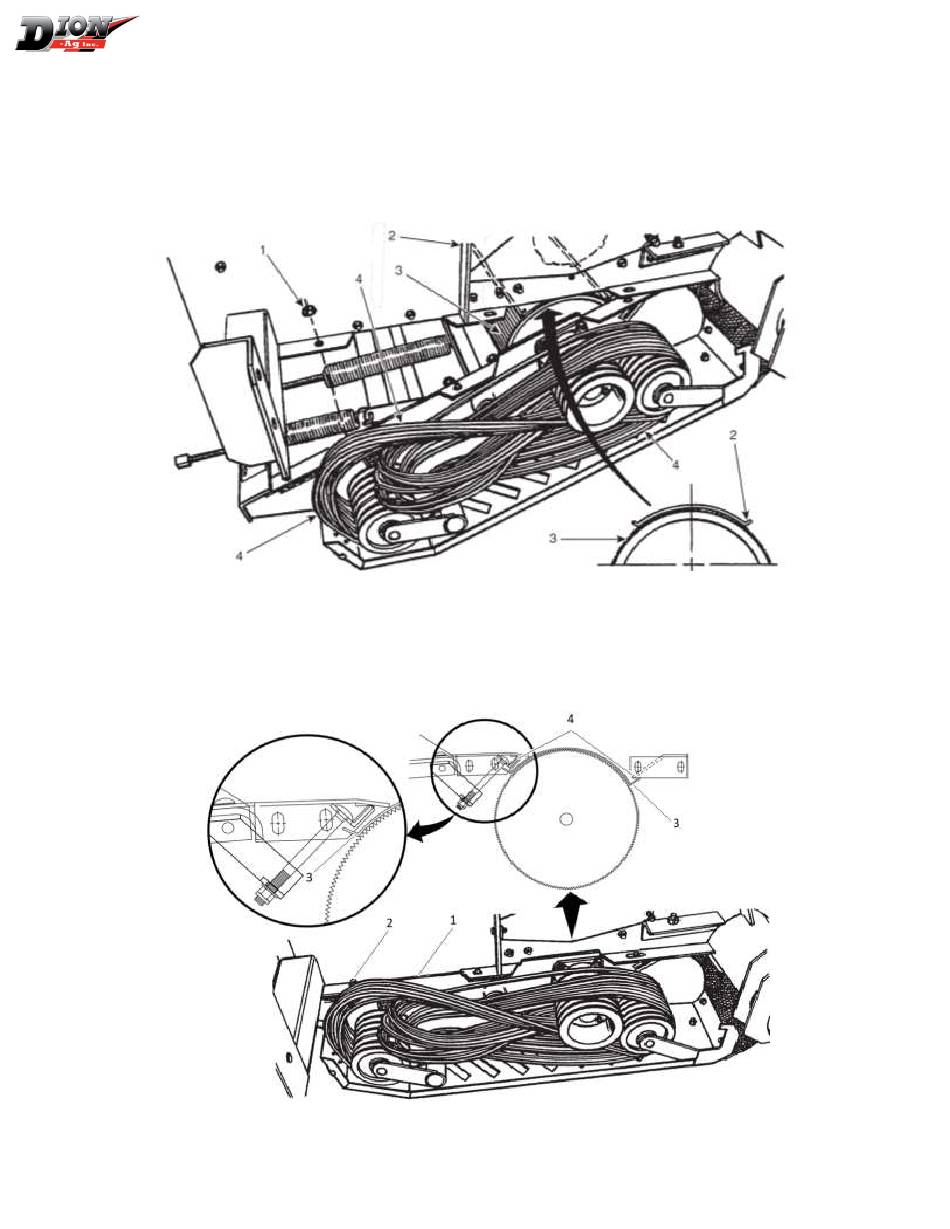

Figure 36 Unité du craqueur
Figure 37 Alignement des demi-fonds
