ÉTAPE 7 - FIGURE 21
Boulonner le support du roulement (item 1) du côté gauche ainsi que celui de droit (item 2). Chaque support est retenu
par deux boulons à bride 1/2" dia. X 1" lg.
ÉTAPE 8 - FIGURE 22
S'assurer que la poulie de tension est en position relâchée en dévissant la tige de droite (item 2) à l'aide de la poignée
(item 4). Installer les six courroies (item 1) comme suit : placer les trois premières courroies une à une par l'arrière de
la poulie tourner la poulie d'entraînement (item 2). Placer les trois autres courroies une par une, de la même façon,
en les passants par l'avant (item 4). Tourner la poulie d'entraînement (item 2) en suivant le sens de la flèche (anti-
horaire) pour bien engager les courroies dans les poulies. S'assurer que les courroies ne soient pas tordues.
NOTE : Les poulies et les courroies doivent être dépourvues de graisses et d'huile.
PRÉPARATION

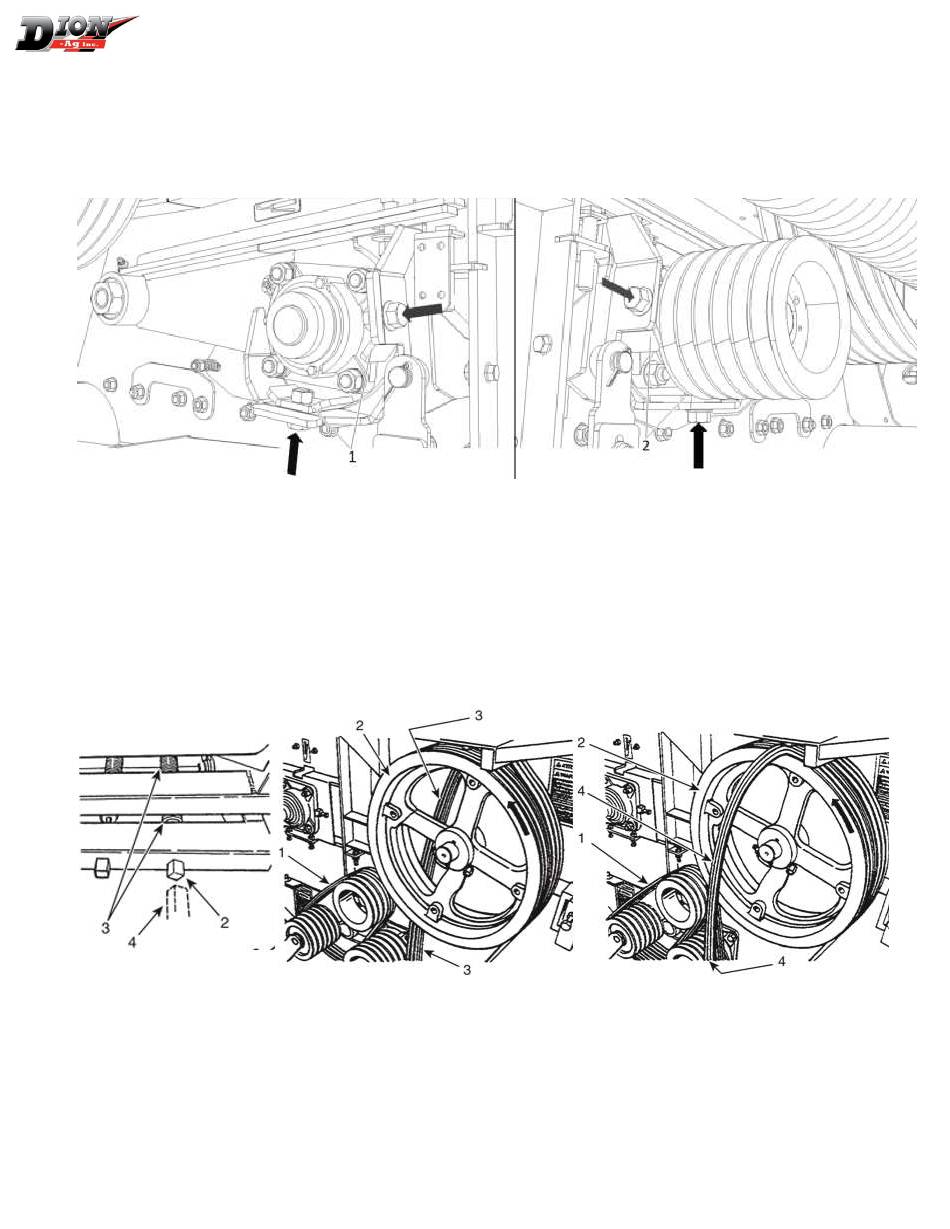

Figure 21 Supports de roulement
Figure 22 Installation des courroies
Manuel No. F6918E998F v1.0
