Maintenance régulière
Vérifier la synchronisation des lames
de la tondeuse
Intervalle d'entretien : Une fois par an
1. Couper le commutateur de PDF, serrer le frein de
stationnement, arrêter le moteur, retirer la clé du contact.
Retirer le plateau de coupe de la tondeuse (Voir « Dépose
du plateau de coupe de la tondeuse »).
2. Tourner le plateau de la tondeuse et vérifier la position des
lames. Les lames doivent être placées perpendiculaire l'une
sur l'autre comme illustré dans la Figure 25. Si non,
procéder à l'étape 3
3. Voir Figure 22. Utiliser une cale en bois pour empêcher la
rotation de la lame en desserrant la vis de fixation.
4. Déposer la vis de fixation (A, Figure 24), la rondelle
élastique (B), la rondelle cannelée (E).
5. Retirer la goupille de positionnement (C). Tourner la lame
(D) manuellement jusqu'à ce que les lames se placent
perpendiculairement l'une sur l'autre comme montré dans la
Figure 25. Il sera peut être nécessaire de déposer et
tourner l'adaptateur de lame (F) pour aligner les trous de la
lame et de l'adaptateur.
6. Poser la goupille de positionnement (C, Figure 24), la
rondelle cannelée (E), la rondelle élastique (B) et la vis de
fixation (A). Bloquer la lame avec une cale en bois pour
l'empêcher de tourner en serrant la vis de fixation (A)
30 +/- 3Nm.
A
E
B
C
D
A

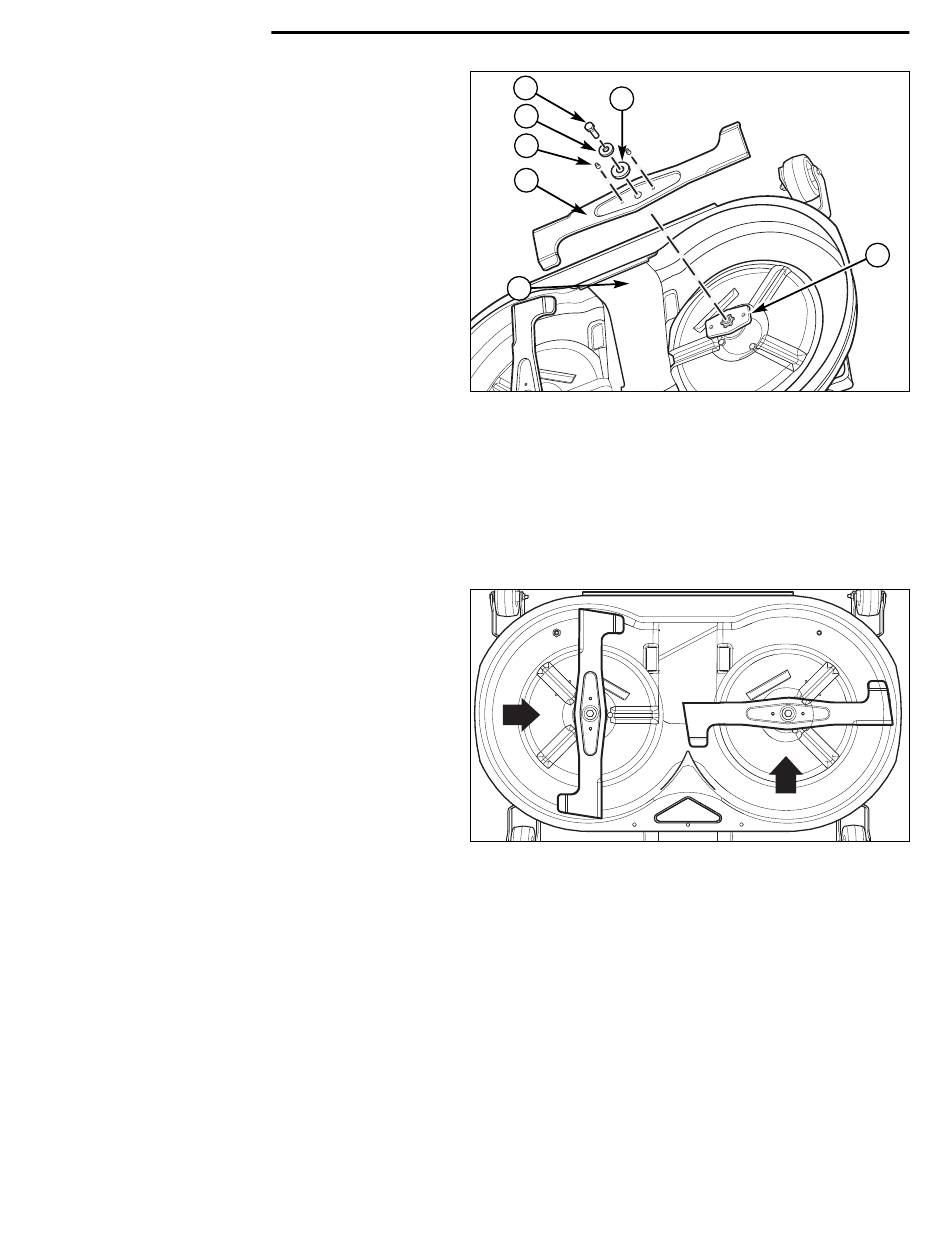

Figure 24. Installation de la lame
A. Vis à tête
B. Rondelle ressort
C. Goupille de positionnement
D. Lame
E. Rondelle cannelée
F. Adaptateur de lame
Figure 25. Vérifier la synchronisation des lames
24
F
