Maintenance régulière

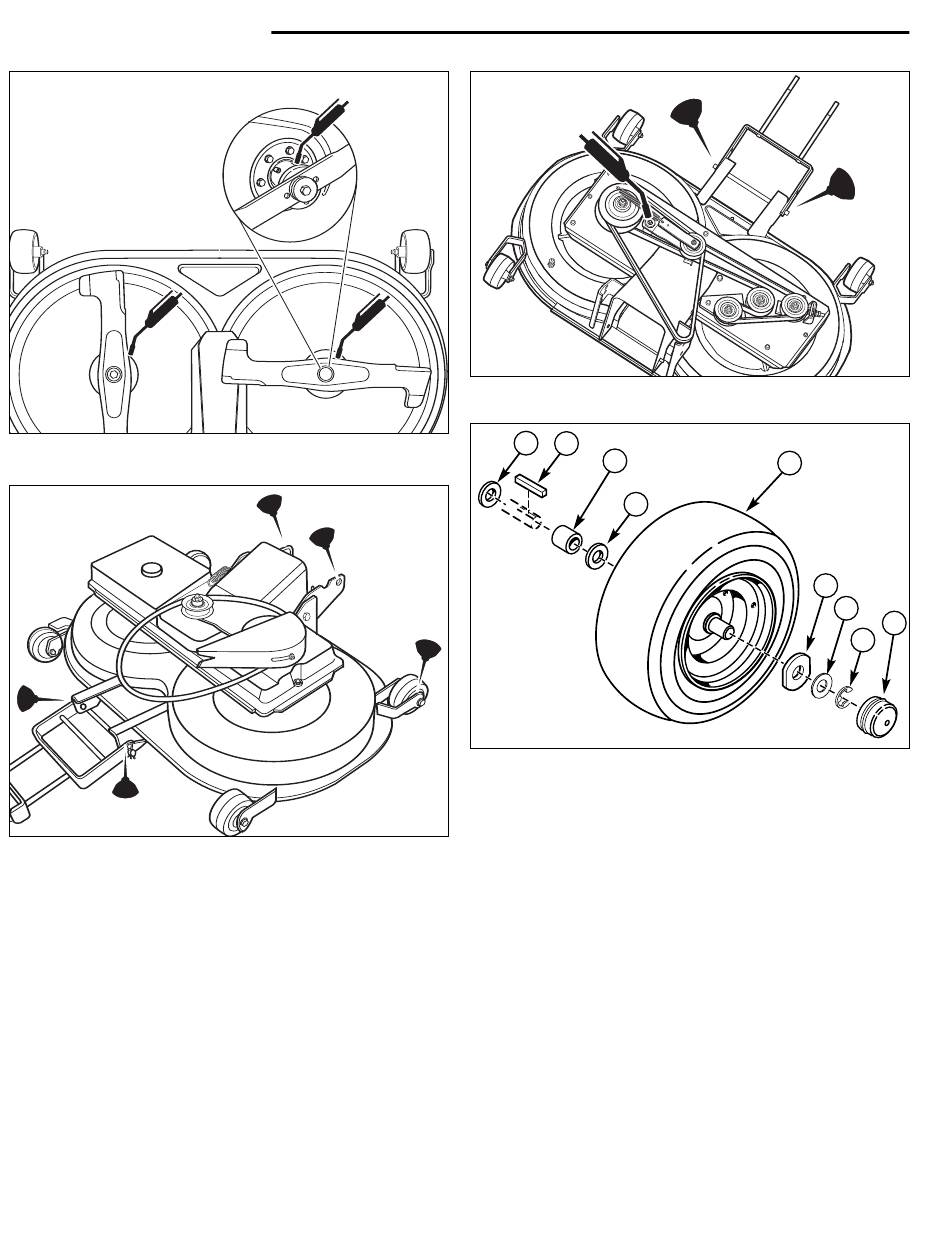

Figure 18. Points de lubrification de l'arbre
Figure 19. Lubrification de tringlerie du plateau (typique)
Lubrification des arbres d'essieu
arrière
Intervalle d'entretien : Une fois par an
Nous conseillons de déposer les roues arrière et de lubrifier les
arbres d'essieu chaque année. Ceci empêche les moyeux de
se gripper sur l'arbre d'essieu et facilite les entretiens ultérieurs.
1. Retirer la clé de contact, désengager la PDF, serrer le frein
de stationnement et caler les roues avant.
2. A l'aide d'un cric ou d'un palan placé au centre du châssis
arrière, soulever la machine avec précaution jusqu'à ce que
les pneus arrière soient à environ 2,5 à 5 cm (1 pouce -
2 pouce) du sol.
REMARQUE : Pour assurer la stabilité générale de la machine
durant l'entretien, ne pas soulever les roues arrière plus qu'il
n'est nécessaire pour pouvoir les déposer.
Figure 20. Points de lubrification de la tondeuse
H
A
B
H
Figure 21. Boulonnerie de l'essieu arrière
A. Clavette
B. Bague d'espacement
C. Roue et moyeu
D. Rondelle spéciale
E. Petite rondelle
F. Circlip
G. Chapeau d'essieu
H. Grande rondelle
3. Soutenir la machine avec des chandelles placées sous le
châssis arrière.
REMARQUE : L'assemblage de l'essieu peut différer
légèrement de celui de l'illustration: le nombre de rondelles est
tel qu'il permet un petit jeu axial de l'essieu.
4. Déposer la boulonnerie de fixation de la roue sur l'essieu et
lubrifier l'arbre d'essieu avec un composé antigrippant ou
une graisse au lithium.
5. Remonter les composants dans l'ordre inverse de leur
dépose et reposer la machine au sol. Veiller à bien mettre
la clavette (A, Figure 21) en place dans la rainure de
l'essieu.
22
C
D
E
G
F
