GRACE
- SPIRIT
- MADISON - TABLA - ROXY - ATRIUM - SOLO 5
3
3

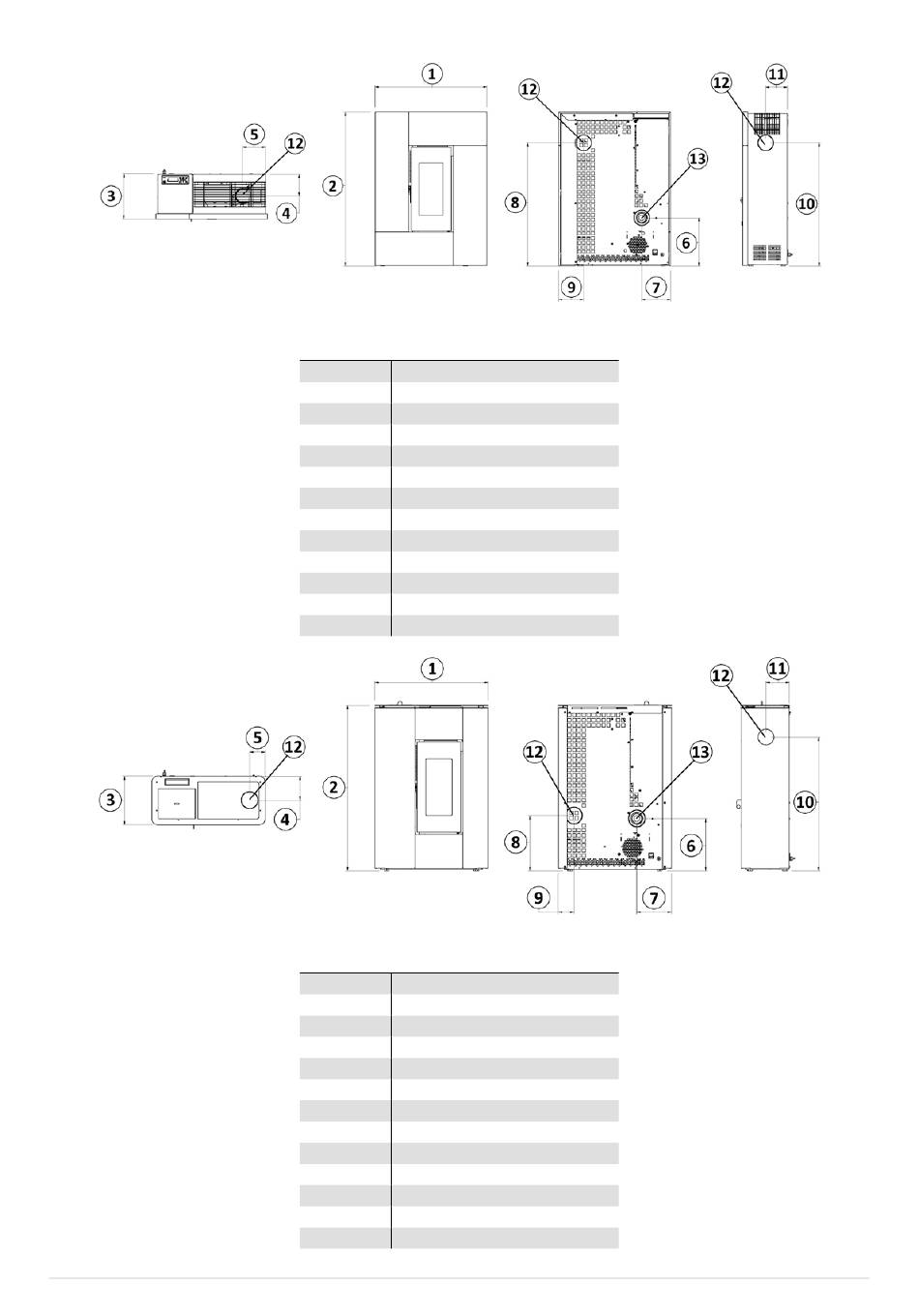

Fig. 22 - Dimensions générales: Grace
LÉGENDE
Fig. 22
1
69 cm
2
98,7 cm
3
27,5 cm
4
12,4 cm
5
14,4 cm
6
34,1 cm
7
17,3 cm
8
79,5 cm
9
6,6 cm
10
76 cm
11
13,2 cm
12
Tuyau d'évacuation d.8 cm
13
Prise d'air comburant d.6 cm
Fig. 23 - Dimensions générales: Atrium
LÉGENDE
Fig. 23
1
64,5 cm
2
94 cm
3
27,7 cm
4
13,7 cm
5
8,8 cm
6
29,8 cm
7
19,7 cm
8
31,5 cm
9
8,8 cm
10
76 cm
11
13,2 cm
12
Tuyau d'évacuation d.8 cm
13
Prise d'air comburant d.6 cm
3
23
