iTHERM MultiSens Flex TMS02
Endress+Hauser
Description, options et matériaux disponibles
10 : Protections
10a : Conduit de câble
10b : Cache du conduit de câble
10c : Cache de câble prolongateur
11 : Raccord à compression
Le capteur de température multipoint modulaire se caractérise par les principales
configurations possibles suivantes :
1
2
Le couvercle des câbles prolongateurs est composé de deux demi-
coquilles qui, avec le conduit de câbles, protègent les câbles
prolongateurs des capteurs. Les deux demi-coquilles sont fixées
ensemble à l' a ide de vis et serrées sur la partie supérieure de la
chambre.
Le cache du conduit de câble est constitué d' u ne plaque en inox fixée
au châssis support de la partie supérieure pour protéger les raccords
de câble.
Raccords de compression haute performance pour une étanchéité
correcte entre la partie supérieure de la chambre de diagnostic et
l' e nvironnement externe, adaptés à un grand nombre de fluides de
process et une combinaison température-pression sévère.
Pas pour la construction de base.

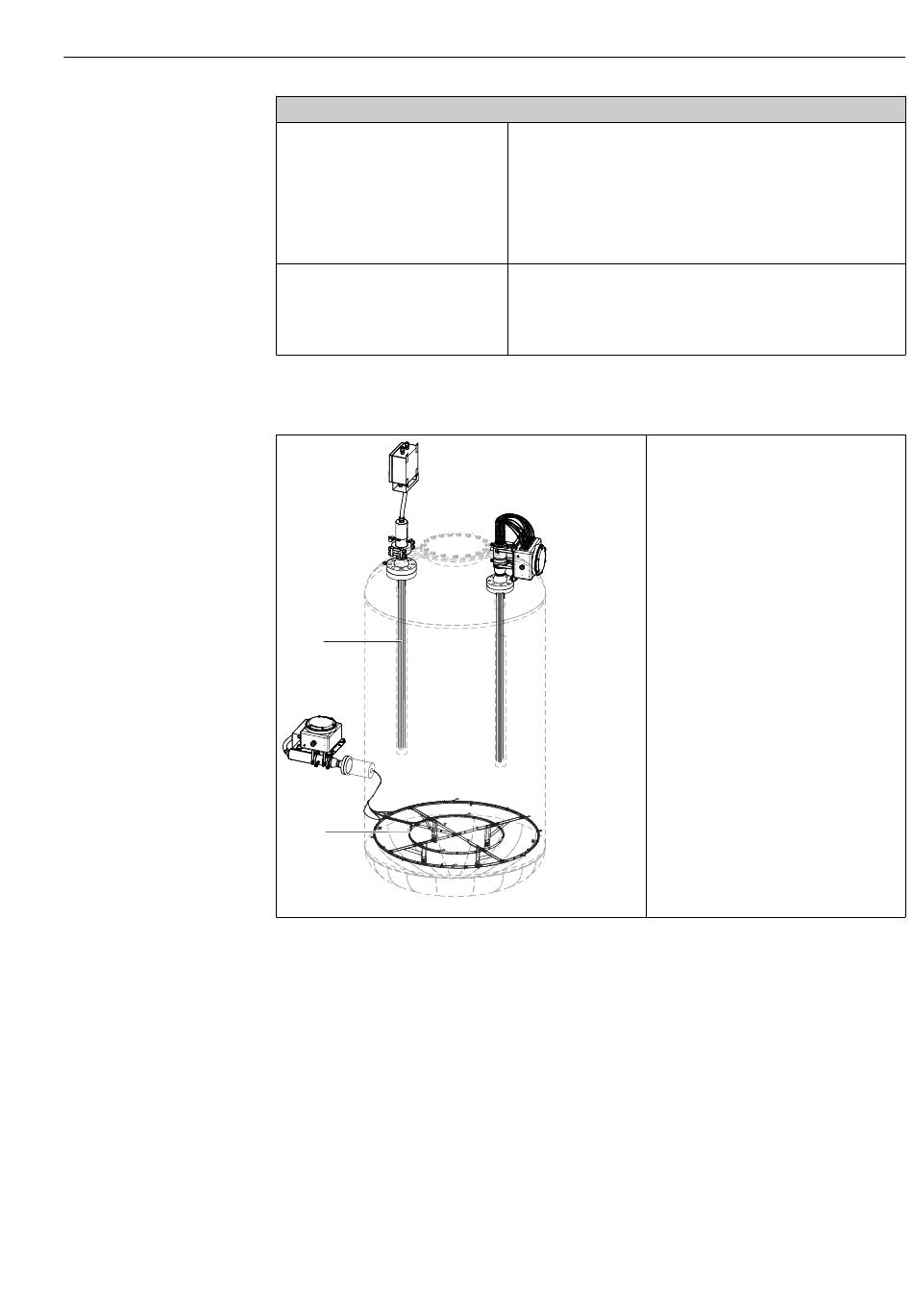

• Configuration linéaire (1)
Les différents capteurs sont alignés de
sorte que leur orientation corresponde à
l' a xe longitudinal du capteur multipoint
(mesure multipoint linéaire). Cette
configuration peut être utilisée pour
installer le capteur multipoint soit dans un
protecteur existant en tant que partie du
réacteur soit en contact direct avec le
process.
• Configuration de la distribution 3D (2)
Tous les inserts de mesure, qu' u n
protecteur soit utilisé ou non, peuvent
être courbés et disposés en 3D en les
fixant à l' a ide de serre-câble ou
équivalents. Cette configuration est
généralement utilisée pour atteindre
différents points de mesure répartis sur
différents plans ou sections. Des châssis
de support spécifiques peuvent être
fournis et installés sur demande s' i ls ne
sont pas déjà disponibles sur site.
A0034866
Description du produit
13
