Raccordement

Avant le raccordement

f Avant le raccordement, lisez attentivement le manuel d'utilisation du périphérique externe qui va être relié.
f Mettez le commutateur d'alimentation de tous les périphériques sur la position hors tension avant le
raccordement des câbles.
f Branchez les câbles en tenant compte des descriptions suivantes. Dans le cas contraire, vous risquez
d'entraîner des dysfonctionnements.
g Lorsque vous raccordez un câble à un périphérique relié au projecteur ou au projecteur proprement dit,
touchez les objets métalliques à proximité afin d'éliminer l'électricité statique de votre corps avant de
commencer à travailler.
g N'utilisez pas inutilement de longs câbles pour raccorder un périphérique au projecteur ou au boîtier du
projecteur. Plus le câble est long, plus il est susceptible de générer du bruit. L'usage d'un câble enroulé le fait
fonctionner comme une antenne, c'est la raison pour laquelle il est plus susceptible de générer du bruit.
g Pour brancher des câbles, mettez d'abord à la terre (GND), puis insérez la borne de connexion du
périphérique à raccorder de manière perpendiculaire.
f Procurez-vous tous les câbles nécessaires au raccordement du périphérique externe au système qui ne sont ni
fournis avec le périphérique, ni disponibles en option.
f Installez au préalable la carte d'interface nécessaire pour que l'équipement vidéo se connecte au projecteur
dans la fente.
Il est recommandé de demander à un technicien qualifié d'installer ou de retirer la carte d'interface optionnelle.
Un dysfonctionnement peut se produire en raison de l'électricité statique. Consultez votre revendeur.
Pour plus de détails sur l'installation de la carte d'interface, reportez-vous à la section « Installation de la carte
d'interface » (x page 306).
f Certains modèles d'ordinateur ou de cartes graphiques ne sont pas compatibles avec le projecteur.
f Procédez au raccordement en utilisant une rallonge, etc., lorsque vous installez le projecteur loin de
l'équipement vidéo. Le projecteur peut ne pas afficher l'image correctement lorsqu'il est branché directement
avec un câble long.
f Pour plus de détails sur les types de signaux vidéo qui peuvent être utilisés avec le projecteur, reportez-vous à
la section « Liste des signaux compatibles » (x page 286).

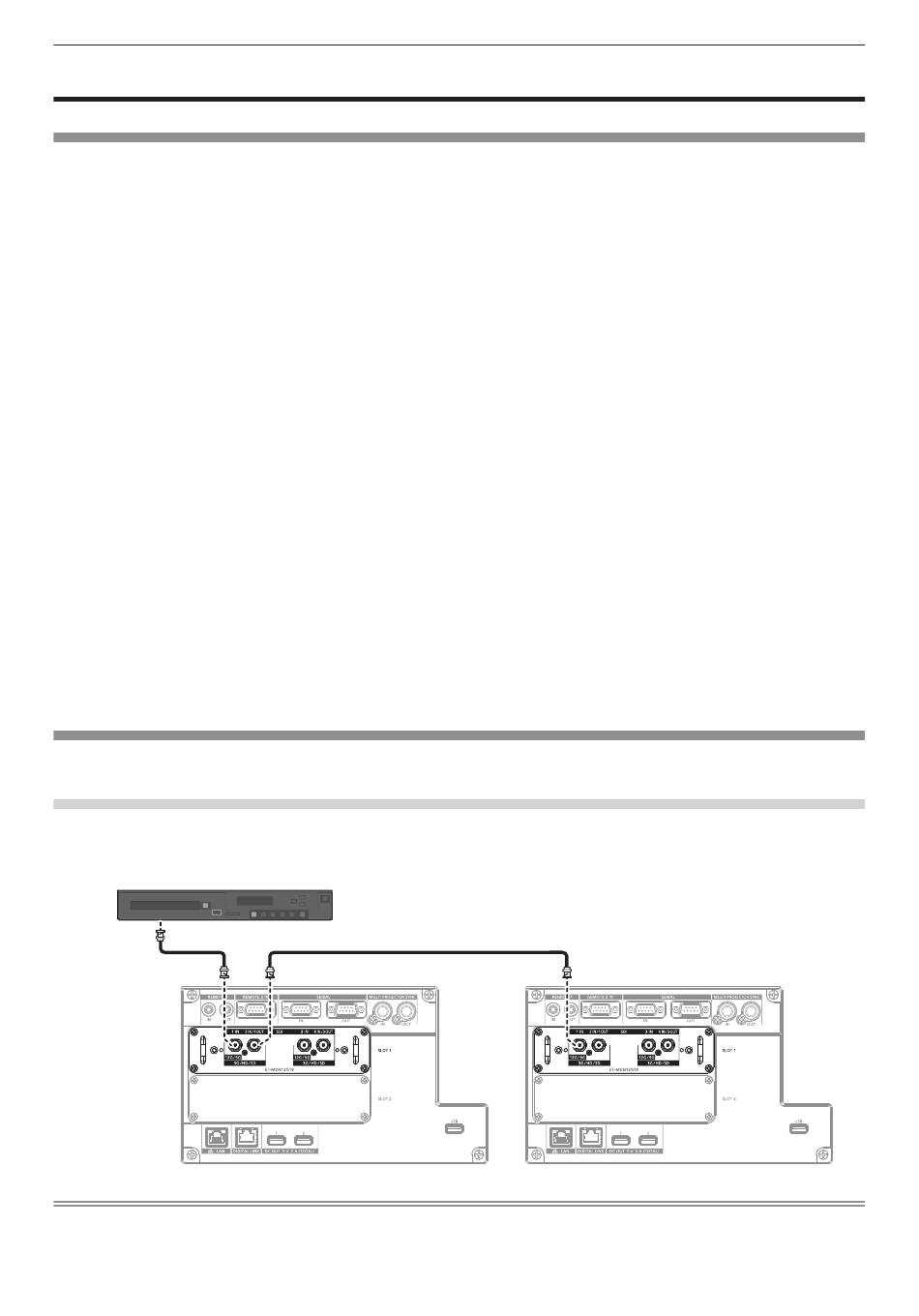

Exemple de branchement : appareil audio/vidéo
Pour les bornes <SDI 1 IN>/<SDI 2 IN/1 OUT>/<SDI 3 IN>/<SDI 4 IN/3 OUT> de la carte
d'interface
Voici un exemple de la Carte d'interface 12G-SDI (N° de modèle : ET-MDN12G10) installée dans la fente
<SLOT 1>.
Périphérique compatible avec la sortie de signal 12G-SDI
Remarque
f Utilisez un câble de connexion de 5C-FB ou supérieur (tel que 5C-FB ou 7C-FB), Belden 1694A ou supérieur, ou L-5.5CUHD fabriqué par
Canare Electric Co., Ltd. pour transmettre correctement les images. La longueur maximum de câble qui peut être utilisée est la suivante.
Cependant, cette longueur maximum de câble est une directive approximative et ne garantit pas la distance de transmission.
54 - FRANÇAIS
Chapitre 2 Mise en route — Raccordement
Signal HD-SDI, signal 3G-SDI, signal 6G-SDI ou signal 12G-SDI
