4.4 Raccordement électrique

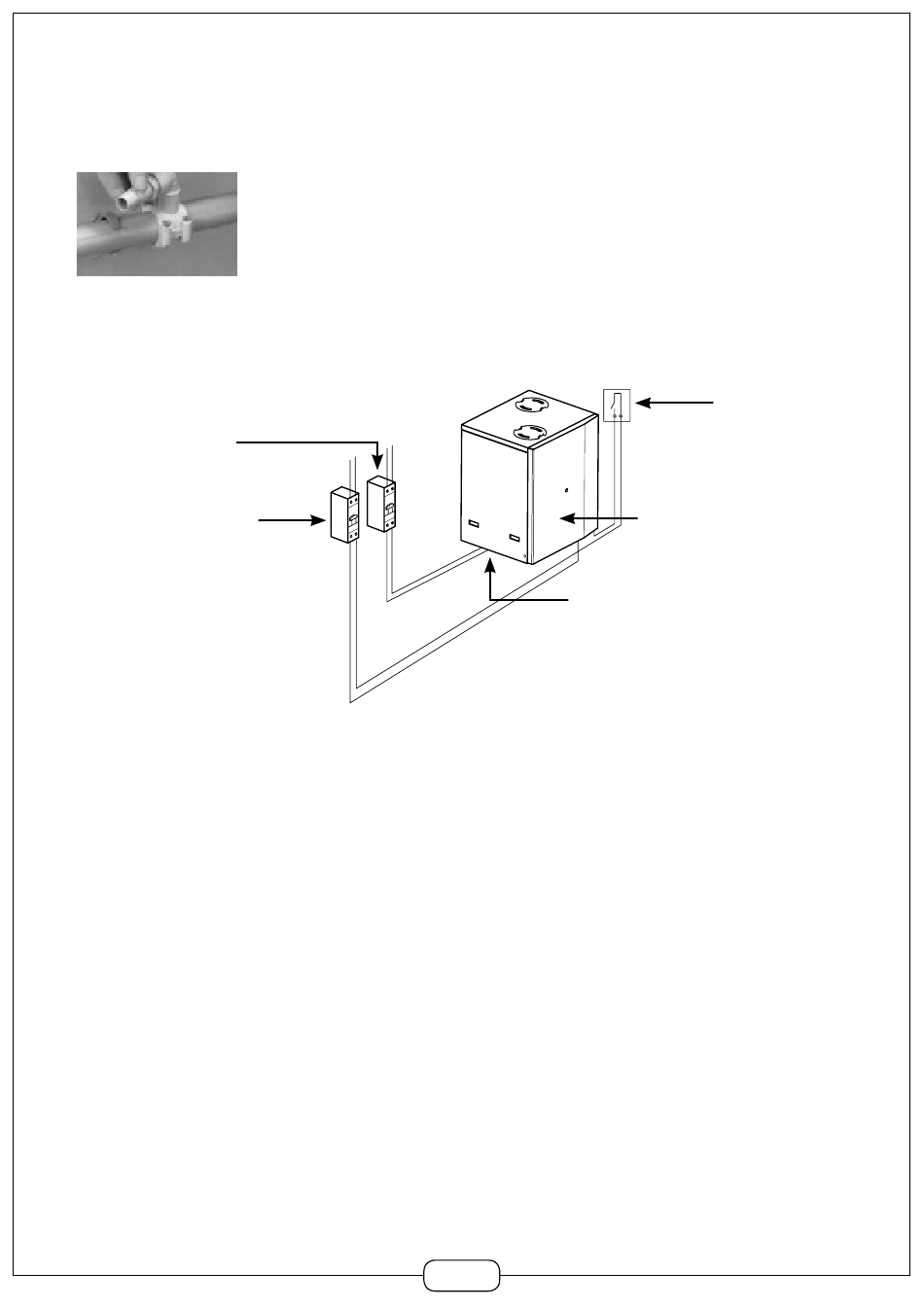

4 .4 .1 Raccordement électrique de la PAC
Protection circuit
disjoncteur 20A
Protection ligne pilote
disjoncteur 2A
• Prévoir une boîte de dérivation.
• Section de câble 3 x 2.5 mm².
• Prévoir un disjoncteur 20A à coupure Omnipolaire avec ouverture contact ≥ 3 mm .
• L'appareil doit être raccordé sur un réseau à courant alternatif 230V monophasé.
• L'appareil doit être alimenté par l'intermédiaire d'une sortie de câble sécurisée, conformément à la
norme NFC 15-100 (230V/50Hz/20A) .
Raccorder le tuyau d'évacuation au réseau des eaux usées, en prenant soin
de prévoir un siphon d'écoulement et de s'assurer que la pente permet un bon
écoulement de l'eau (minimum 1 cm/m) .
NP
NP
Alimentation
16
Info tarif depuis
compteur EDF
(Contact C1 et
C2 ou relais de
découplage)
Signal
tarifaire
