RACCORDEMENT ÉLECTRIQUE
1. La tension d'alimentation est de
230 V~ / 50 Hz.
2. Le raccordement électrique se fera
selon les règles de la norme NF C 15-100.
En particulier :
- Le moteur doit être protégé dans l'ins-
tallation fixe par un dispositif omnipolai-
re ayant une distance d'ouverture de
3 mm par contact.
- Les câbles d'alimentation doivent avoir
une section au moins égale à 0,75 mm
par conducteur.
- Les câbles d'alimentation ne doivent pas
être plus légers que du H05 VV-F ou H05
RR-F.
■

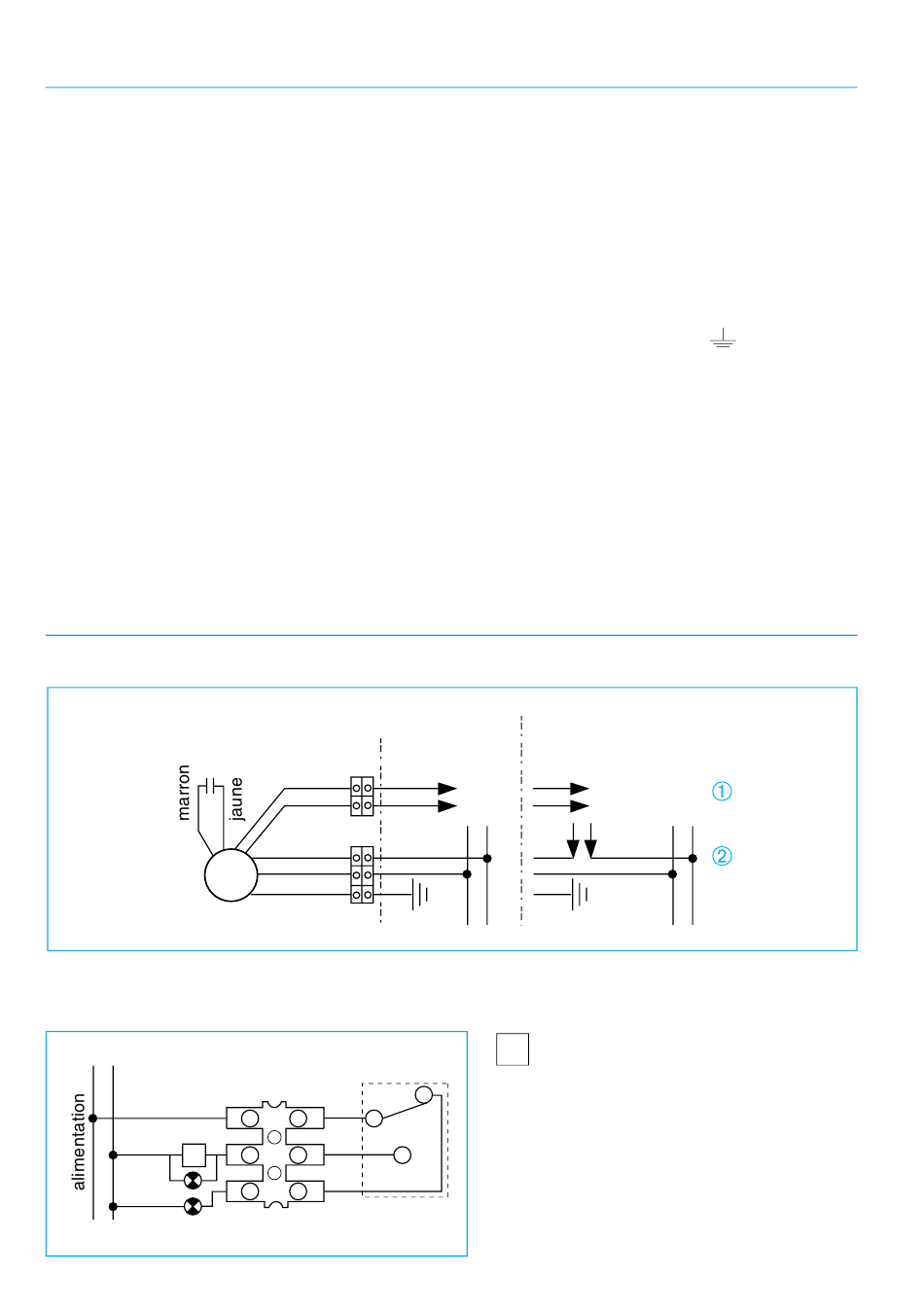

SCHÉMAS ÉLECTRIQUES
CÂBLAGE
c
M
RACCORDEMENT PRESSOSTAT
bleu
marron
R
MA
noir
AR
All manuals and user guides at all-guides.com
2
orange
orange
noir
blanc
V/J
Pressostat
bleu
marron
noir
3. Nous conseillons également l'emploi
d'un disjoncteur magnéto-thermique :
0,4 à 0,6 A - code 56.183.

IMPORTANT :

• Ne pas oublier de raccorder la terre
sur la barrette de connexion à l'endroit
signalé par le symbole
• Si raccordement du thermo-contact,
pour conserver le classement C4 (en
habitat collectif), utiliser le câblage
uniquement.
CABLAGE DU
THERMO-CONTACT
signalisation
TC
R
: relais pouvant être piloté par le pressostat.
Pouvoir de coupure du pressostat sous 250 V
- Résistif : 5 A maxi
- Inductif : 3 A maxi.
4
.
ou
➀
