aldes TVEC Multi Serie Notice D'installation
Manuels Connexes pour aldes TVEC Multi Serie
Sommaire des Matières pour aldes TVEC Multi Serie

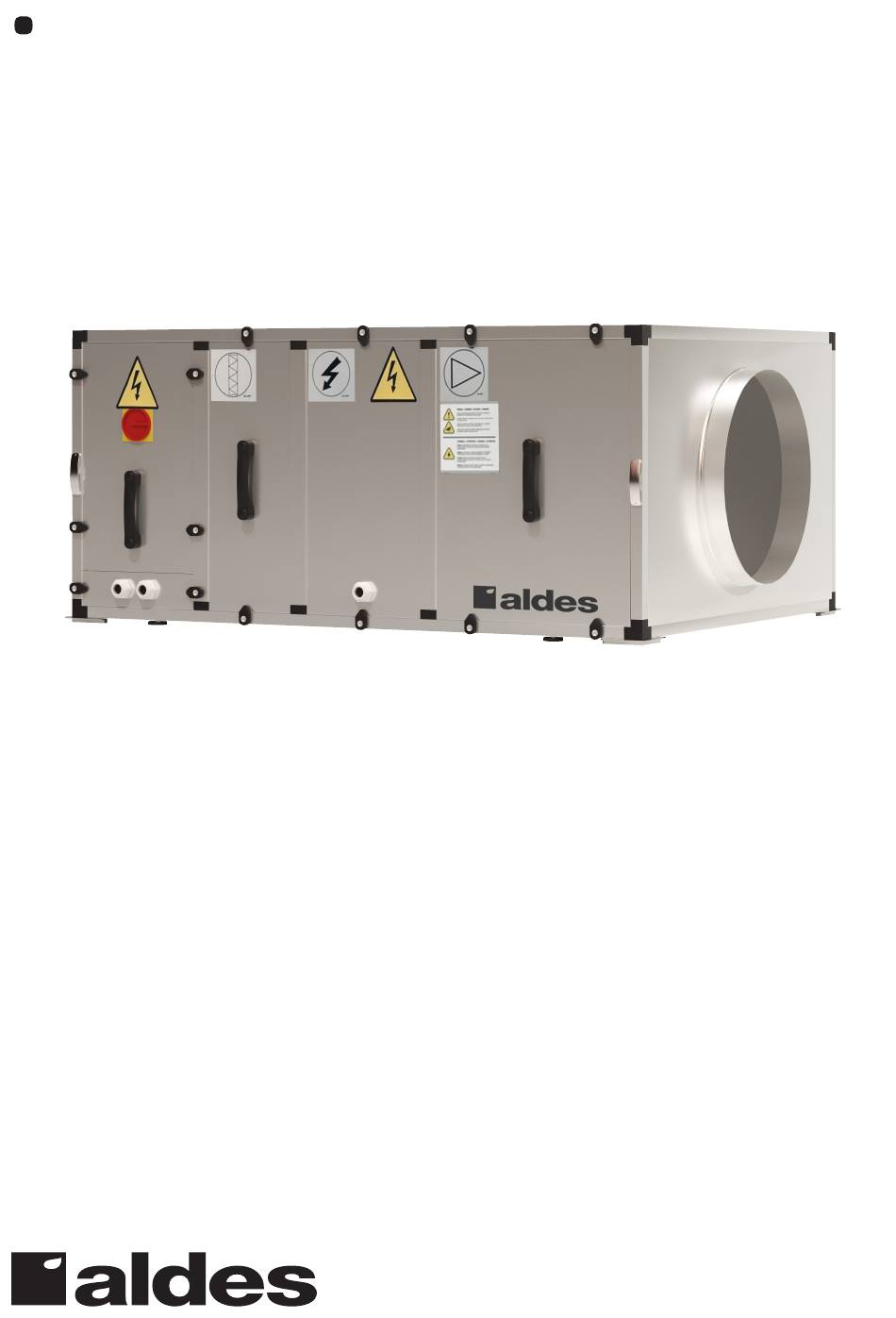

- Page 1 Notice d’installation TVEC Multi Pose en intérieur et en extérieur...
- Page 2 SOMMAIRE 1. RECOMMANDATIONS ET CONSIGNES DE SÉCURITÉ ..........3 1.1. Précautions d’installation et d’entretien ..................3 1.2. Précautions de livraison et de manutention ................... 3 2. INSTALLATION ......................4 2.1. Généralités ............................ 4 2.2. Transport sur site .......................... 4 2.3. Pièces fournies avec le TVEC Multi ....................5 2.3.1.
- Page 3 RECOMMANDATIONS ET CONSIGNES DE SÉCURITÉ 1. RECOMMANDATIONS ET CONSIGNES DE SÉCURITÉ Lire attentivement le manuel avant de commencer à installer l’équipement et le conserver en bon état à proximité de l’équipement pendant toute sa durée de vie. Fourni avec le TVEC Multi, ce manuel est accompagné...
- Page 4 INSTALLATION 2. INSTALLATION 2.1. Généralités ATTENTION : ce document est un simple guide d’installation du TVEC Multi. Pour garantir la conformité totale de l’installation, se reporter à la législation en vigueur dans le pays d’installation. 2.2. Transport sur site Le TVEC Multi est emballé dans du film plastique et protégé par des coins en carton sur le fond et sur le dessus. Tous les accessoires commandés avec le TVEC Multi sont fournis non montés.
- Page 5 INSTALLATION 2.3. Pièces fournies avec le TVEC Multi Le TVEC Multi peut être disposé de différentes manières : TVEC Multi avec batterie de post-chauffe électrique intégrée Légende Référence Description Armoire électrique Filtre (2 étages possibles) Batterie de chauffage électrique Ventilateur TVEC Multi avec batterie hydraulique intégrée Légende Référence Description...
- Page 6 INSTALLATION Dans chaque TVEC Multi, un sachet placé sur le boîtier du ventilateur d’air insufflé contient des accessoires pour raccorder l’IHM, etc. Tous ces composants doivent être montés sur site par l’installateur. Le schéma de câblage imprimé sera apposé sur la porte du panneau électrique. Si le TVEC Multi est commandé...
- Page 7 INSTALLATION Dans chaque TVEC Multi, un sachet en plastique se trouve sur le boîtier du ventilateur d’air insufflé. Il contient les articles suivants nécessaires à la pose et au démarrage de la centrale : IHM électrique Supports de fixation, câble de 10 m 2.3.1.
- Page 8 INSTALLATION 2.4. Pose du TVEC Multi 2.4.1. Généralités Le TVEC Multi peut être installé au plafond ou directement dans le faux plafond à l’aide des éléments de fixation fournis avec tous les modèles. Chaque modèle est accompagné d’au moins quatre équerres fournies séparément, emballées à part et placées à l’intérieur du boîtier. Avant de fixer le TVEC Multi dans la bonne position (attention au sens de circulation de l’air) : - effectuer le raccordement aux gaines, - effectuer le raccordement au réseau d’alimentation électrique via les borniers,...
- Page 9 INSTALLATION Modèle B’ TVEC Multi 1500 avec batterie change-over hydraulique + F7 + CAV TVEC Multi 2500 avec batterie change-over hydraulique + F7 + CAV TVEC Multi 3500 avec batterie change-over hydraulique + F7 + CAV TVEC Multi 5000 avec batterie change-over hydraulique + F7 + CAV 1050 TVEC Multi 7000 avec batterie change-over hydraulique + F7 + CAV 1200...
- Page 10 INSTALLATION TVEC Multi 3500 avec caisson de mélange TVEC Multi 5000 avec caisson de mélange TVEC Multi 7000 avec caisson de mélange TVEC Multi 10 000 avec caisson de mélange TVEC Multi 12 000 avec caisson de mélange TVEC Multi 15 000 avec caisson de mélange 2.5.
- Page 11 INSTALLATION TVEC Multi 1500 avec batterie de post-chauffe électrique intégrée+ F7+ CAV TVEC Multi 2500 avec batterie de post-chauffe électrique intégrée+ F7+ CAV TVEC Multi 3500 avec batterie de post-chauffe électrique intégrée+ F7+ CAV TVEC Multi 5000 avec batterie de post-chauffe électrique intégrée+ F7+ CAV TVEC Multi 7000 avec batterie de post-chauffe électrique intégrée+ F7+ CAV TVEC Multi 10 000 avec batterie de post-chauffe électrique intégrée+ F7+ CAV TVEC Multi 12 000 avec batterie de post-chauffe électrique intégrée+ F7+ CAV...
- Page 12 INSTALLATION Attention à la position du filtre, voir l’autocollant apposé sur le cadre du filtre avec une flèche indiquant le sens du flux d’air. 2.7. Commande principale Le réglage de la commande principale permet d’accéder à 3 méthodes de régulation de débit différentes : Contrôle du ventilateur Dans les centrales dépourvues de l’accessoire de régulation du débit constant ou de régulation du CO , la variation de la vitesse des ventilateurs s’effectue par l’intermédiaire...
- Page 13 DIMENSIONS 3. DIMENSIONS Les pieds en caoutchouc sont de 15 à 20 mm (selon le serrage). Les poignées ont une largeur de 20 mm. F Ø Poids Modèle (mm) (kg) TVEC Multi 1500 avec batterie change-over hydraulique + F7 + CAV 1230 131,07 TVEC Multi 2500 avec batterie change-over hydraulique + F7 + CAV 1280...
- Page 14 DIMENSIONS - OPTIONS DE RÉGULATION TVEC Multi 10 000 avec module de batterie change-over hydraulique supplémentaire 1000 1310 1250 163,72 TVEC Multi 12 000 avec module de batterie change-over hydraulique supplémentaire 1000 1600 1540 198,45 TVEC Multi 15 000 avec module de batterie change-over hydraulique supplémentaire 1200 1600 1540...
- Page 15 OPTIONS DE RÉGULATION • Alimentation de la batterie électrique post-chauffe Modèles Puissance TVEC Multi 1500 TVEC Multi 2500 TVEC Multi 3500 TVEC Multi 5000 400 V /~ 3 / 50 + T TVEC Multi 7000 TVEC Multi 10 000 TVEC Multi 12 000 TVEC Multi 15 000 Alimentation électrique TVEC Multi 1500...
- Page 16 OPTIONS DE RÉGULATION TVEC Multi 2500 / 3500 / 5000 / 7000 / 10 000 / 12 000 / 15 000 Bloc de distribution Borne terre Transformateur 230 V CA/24 V CA 32VA Courant du fusible Modèle F1 (A) OEM c-pro 3 Alimentation DI haute tension PS (230 V) Alimentation 3~400 + N + Terre 5G 4 mm2...
- Page 17 OPTIONS DE RÉGULATION Référence Description Interrupteur général Fusible de protection ventilateur de soufflage Fusible de protection régulateur (230 V CA) Fusible de protection régulateur (24 V CA) Bornier alimentation électrique phase Bornier alimentation électrique neutre Bornier terre Bornier ventilateur de soufflage phase Bornier ventilateur de soufflage neutre Bornier terre Bornier alimentation 24 V CA Bornier du transmetteur de pression d’air soufflé...
- Page 18 OPTIONS DE RÉGULATION Câblage du panneau de commande DI haute tension Entrées analogiques/Entrées numériques Référence Description Couleur du kit de câbles Terminal Sortie numérique contact commun pour signal d’alarme Rose 1DO1 Sortie numérique contact normalement ouvert pour signal d’alarme (5 A rés. 250 V CA) Rose 1DO2 Sortie numérique contact commun pour le signal de l’état...
- Page 19 OPTIONS DE RÉGULATION Non utilisée Non utilisée Non utilisée Non utilisée Non utilisée Alimentation de l’appareil (115... 230 V CA) Marron Alimentation de l’appareil (115... 230 V CA) Bleu 0-10 V pour le contrôle du ventilateur Jaune 0-10 V vanne 3 voies de refroidissement Jaune 0-10 V pour le contrôle de la batterie électrique post-chauffe ou la vanne 3 voies chauffage Jaune 0-10 V pour les registres extérieurs et de mélange Jaune...
- Page 20 OPTIONS DE RÉGULATION Schéma de la batterie électrique (TVEC Multi 1500) Bloc de distribution (3P, 5 con.) Alimentation 3~400 + Terre 4G 4 mm2 Alimentation client Thermostats Automatique et manuel Depuis le boîtier électrique Régulateur de batterie électrique Flux d’air Palier 1 Thermostat Batterie électrique Schéma de la batterie électrique (TVEC Multi 2500)
- Page 21 OPTIONS DE RÉGULATION Schéma de la batterie électrique (TVEC Multi 3500) Bloc de distribution (3P, 7 con.) Alimentation 3~400 + Terre 4G 10 mm2 Alimentation client Thermostats Automatique et manuel Depuis le boîtier électrique Régulateur de batterie électrique Flux d’air Palier 1 Thermostat Batterie électrique Schéma de la batterie électrique (TVEC Multi 5000)
- Page 22 OPTIONS DE RÉGULATION Schéma de la batterie électrique (TVEC Multi 7000) Bloc de distribution (3P, 10 con.) Alimentation 3~400 + Terre 3x 35 mm2 + 1G 18 mm2 Alimentation client Thermostats Automatique et manuel Depuis le boîtier électrique Flux d’air Régulateur de batterie électrique Palier 1 Thermostat Batterie électrique...
- Page 23 OPTIONS DE RÉGULATION Schéma de la batterie électrique (TVEC Multi 10 000) (suite) Bloc de distribution (3P, 7 con.) Alimentation 3~400 + Terre 4G 25 mm2 Alimentation client Thermostats Page 8 – Thermostat Page 8 – Rég. de batterie élec. (1) Automatique et Page 8 –...
- Page 24 OPTIONS DE RÉGULATION Schéma de la batterie électrique (TVEC Multi 12 000) (suite) Bloc de distribution (3P, 8 con.) Alimentation 3~400 + Terre 4G 25 mm2 Alimentation client Thermostats Page 10 – Thermostat Page 10 – Rég. de batterie élec. (1) Automatique et Page 10 –...
- Page 25 OPTIONS DE RÉGULATION - VÉRIFICATIONS AVANT DÉMARRAGE - DÉMARRAGE - LOGIQUE DE COMMANDE Schéma de la batterie électrique (TVEC Multi 15 000) (suite) Bloc de distribution (3P, 10 con.) Alimentation 3~400 + Terre 3x 25 mm2 + 1G 16 mm2 Alimentation client Thermostats Page 12 –...
- Page 26 ARRÊT PROLONGÉ - MAINTENANCE - DÉPANNAGE 8. ARRÊT PROLONGÉ En cas d’arrêt prolongé du TVEC Multi raccordé au système de ventilation, fermer l’aspiration/injection et vérifier périodiquement l’absence d’humidité à l’intérieur de la machine. En cas de condensation, la sécher immédiatement. 9.
- Page 27 ÉLIMINATION 11. ÉLIMINATION Directive 2024/884/UE du Parlement européen et du Conseil du 13 mars 2024 relative aux déchets d’équipements électriques et électroniques (DEEE). Le symbole DEEE sur le produit ou son emballage indique que le produit ne doit pas être éliminé avec les déchets ménagers normaux, mais retourné...
- Page 28 Besoin d’une assistance technique après-vente ou d’une demande de prestation de service Aldes ? FRANCE • Vous êtes un client professionnel : 09 69 32 39 98 (n° Cristal, prix d’un appel local) • ata.stve@aldes.com • Vous êtes un client particulier : 09 69 32 39 74 (n° Cristal, prix d’un appel local) • service-conso@aldes.com Séparez les éléments avant de trier...
