Dans chaque TVEC Multi, un sachet en plastique se trouve sur le boîtier du ventilateur d'air insufflé. Il contient les articles suivants nécessaires à la pose et au démarrage de la
centrale :
Supports de fixation,
câble de 10 m
2.3.1. Afficheur (IHM) – Consignes d'installation

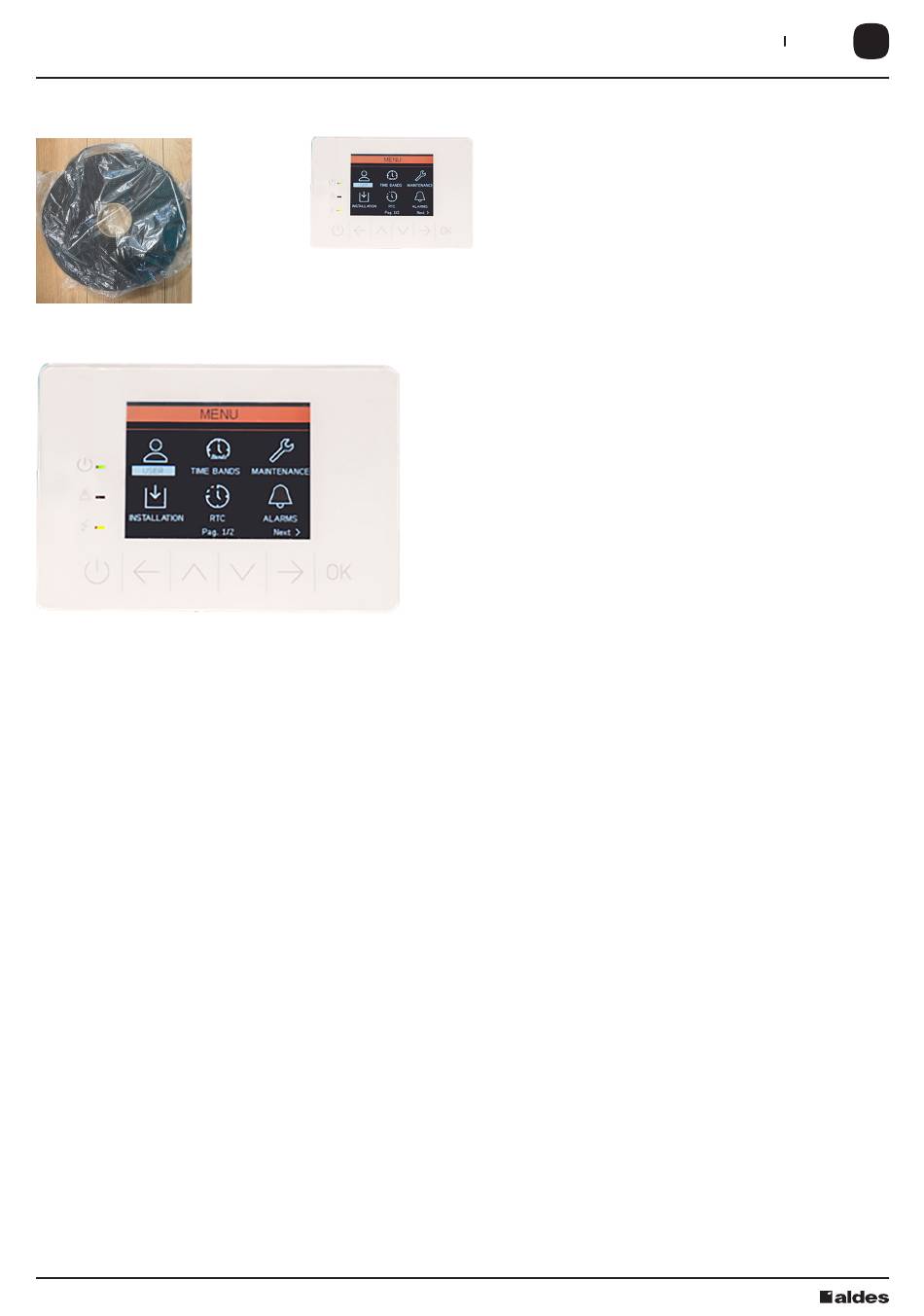

Pièces livrées avec la centrale :
• L'IHM distante est fournie par défaut dans toutes les versions du TVEC Multi.
• Elle est livrée dans un carton à l'intérieur de l'armoire électrique. Le câble se trouve également à l'intérieur de l'armoire électrique.
Bornes de raccordement :
• L'IHM est identifiée dans le schéma électrique comme « Afficheur ».
• Elle doit être raccordée aux bornes de communication CANBUS du contrôleur c-pro 3 de l'OEM.
- C- and C+
- Bornes APS –> 12 V, GND
Type de câble :
• Utiliser :
- Un câble blindé à paires torsadées pour les signaux MODBUS (A/B)
- Câble LIYCY 4x1 mm (blindé)
Recommandations supplémentaires en matière de raccordement en cas de BMS (système de gestion technique de bâtiments) :
Le TVEC Multi peut être surveillé et contrôlé à l'aide d'un superviseur de bâtiment ou d'un BMS. Le protocole de communication autorisé est le
Modbus RTU (type RS485).
Utilisation :
• Raccorder les lignes de communication MODBUS (A, B et terre) aux bornes correspondantes du régulateur.
• Éloigner les lignes de communication des câbles d'alimentation afin de réduire le bruit électrique.
Pour plus d'informations, consulter le guide d'utilisation du régulateur.
Voir l'Annexe : Schéma de câblage électrique pour la référence des bornes et la disposition physique
Tous ces composants doivent être montés sur site par l'installateur. Le schéma de câblage est apposé à l'intérieur du couvercle du panneau électrique.
TVEC Multi
IHM électrique
