RACCORDEMENT ÉLECTRIQUE
4
4.4 Raccordement de la version séparée

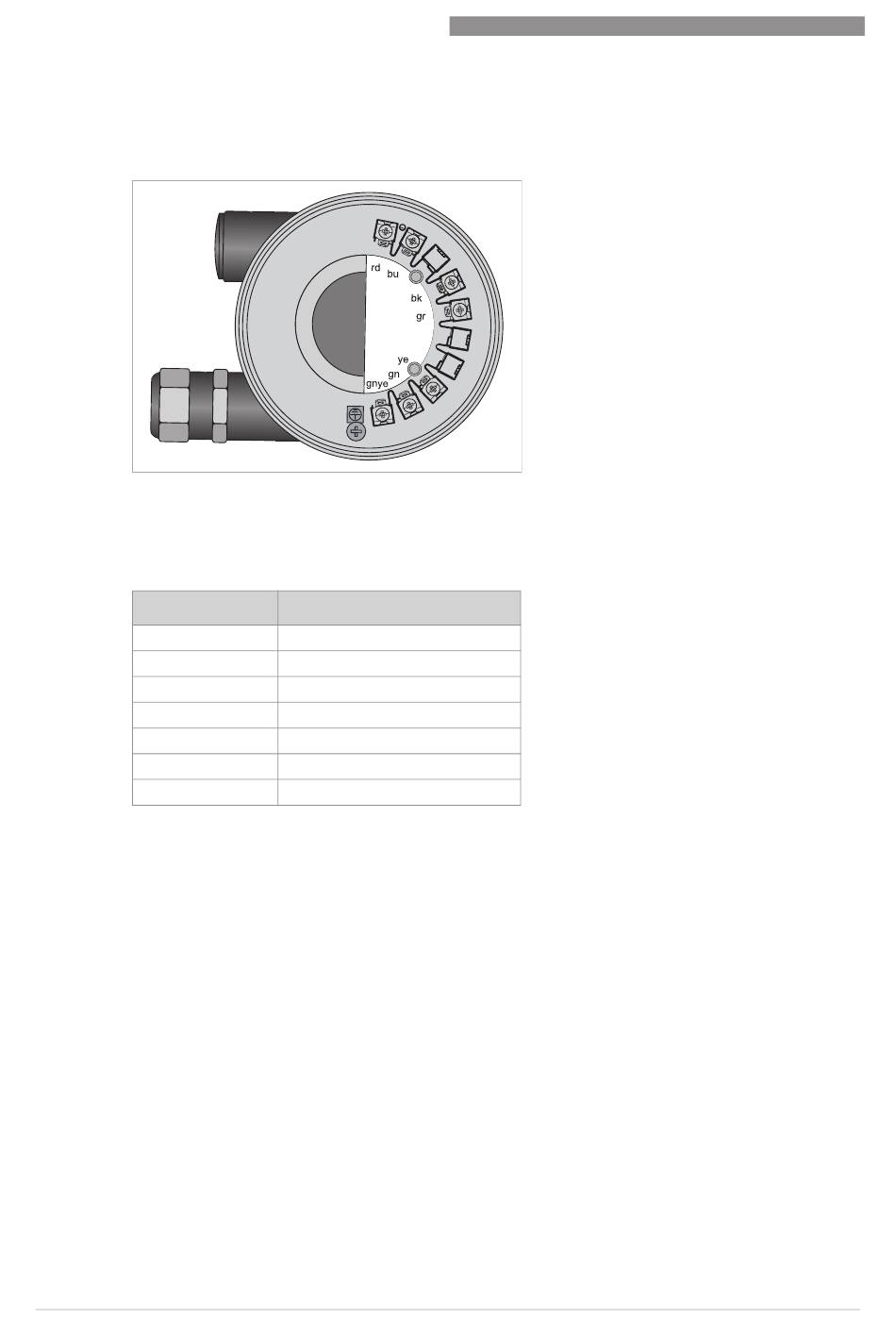

Figure 4-5: Bornes de raccordement de la version séparée
Les bornes de raccordement dans le boîtier de raccordement du capteur de mesure et dans le
boîtier de raccordement à montage mural sont de conception identique.
Bornes
rd
bu
bk
gr
ye
gn
gnye
Tableau 4-4: Couleur des brins du câble de raccordement
40
Couleur de brin
rouge
bleu
noir
gris
jaune
vert
Blindage
www.krohne.com
OPTISWIRL 2100
04/2021 - 4008243602 - MA OPTISWIRL2100 R02 fr
