[9] Automatická kompenzace teploty
Některé hodnoty termistorů jednotky lze v případě potřeby upravit
pomocí korekční hodnoty. Tato hodnota může sloužit jako kompen-
zace tolerance termistoru nebo nedostatečné kapacity.
Kompenzovaná teplota (= naměřená teplota zvýšená o korekční
hodnotu) se následně používá k řízení systému a zobrazuje se
v režimu odečítání teploty.
■
[9-00] Korekční hodnota výstupní teploty vody
■
[9-01] Korekční hodnota teploty v nádrži na horkou užitkovou
vodu
■
[9-02] Zapínání/vypínání vytápění
Změnou této hodnoty lze upravit provozní rozsah prostorového
vytápění
Pokud teplota okolí překročí (24°C + hodnota parametru of
[9-02]), prostorové vytápění není k dispozici.
Prostorové vytápění lze požadovat, dokud je teplota prostředí
nižší než (20°C + hodnota parametru [9-02]).

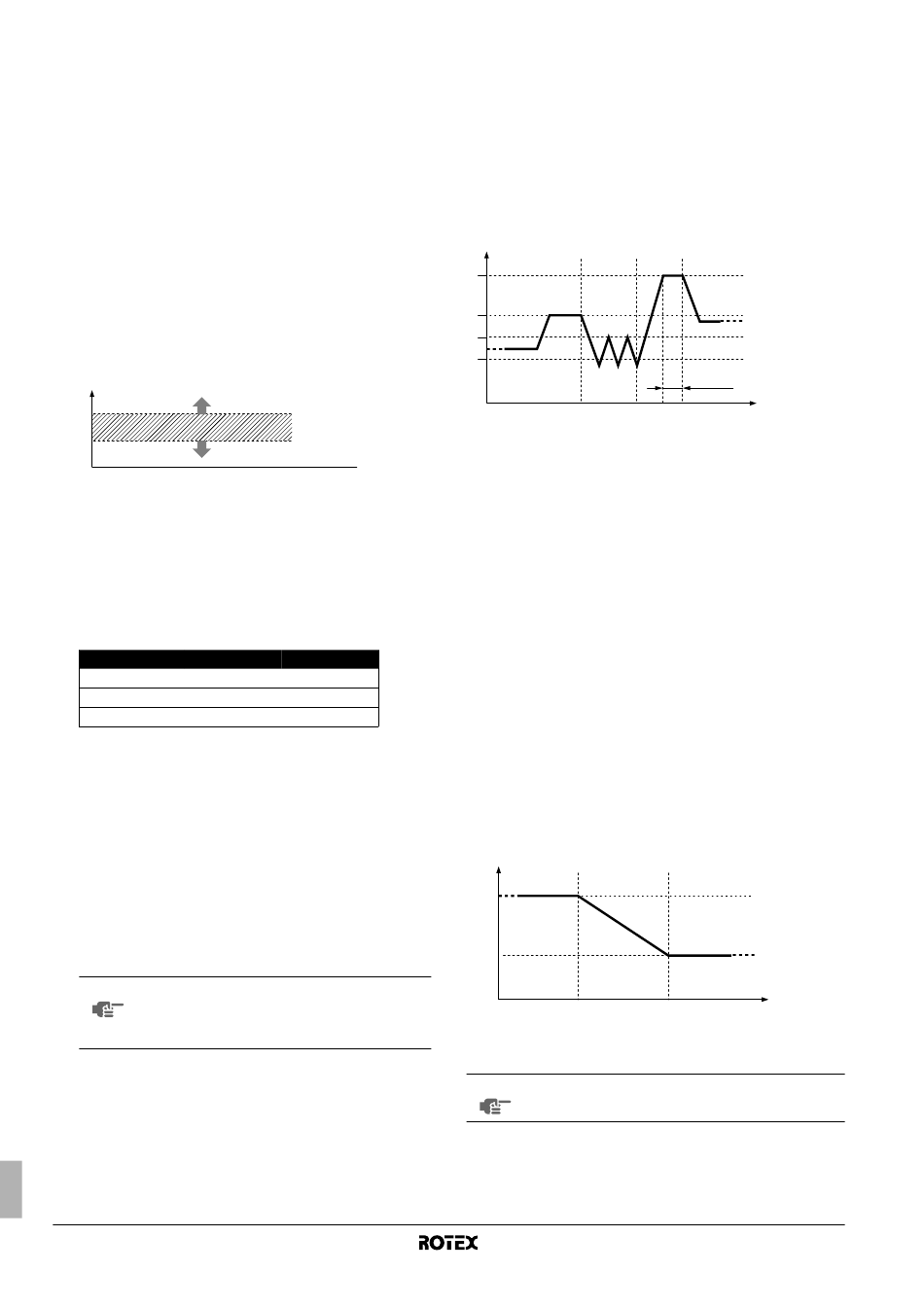

Příklad: [9-02]=–2°C
T
A
C C
B
A Prostorové vytápění není k dispozici
B Požadavek na prostorové vytápění je možný
C Oblast hystereze
T Teplota prostředí
[A] Nastavení volitelných možností
■
[A-01] Omezení proudu
Toto nastavení umožňuje snížit příkon vnitřní jednotky
následujícím způsobem:
Nastavení
[A-01]=0 (výchozí)
[A-01]=1 18,4 A
[A-01]=2
Proud odebíraný vnitřní jednotkou je omezen, venkovní jednotka
pracuje v řízeném režimu a následně také dojde ke snížení
jejího příkonu. Mohou však nastat přechodové stavy s vyšším
příkonem.
■
[A-02] Teplotní diference pro výstupní a vstupní vodu
Jednotka je navržena na podporu radiátorového provozu.
Doporučná výstupní teplota vody pro radiátory (nastavená
dálkovým ovladačem) je 65°C. V takovém případě bude
jednotka regulována podle teplotní diference (ΔT) 10°C, což
znamená, že teplota vody ve zpětném potrubí do jednotky je
přibližně 55°C.
V závislosti na instalované aplikaci (radiátory, jednotky
s ventilátorem, ...) nebo situaci lze požadovat změnu ΔT. Tato
změna se provede úpravou nastavení parametru [A-02].
POZNÁMKA Z důvodů ochrany jednotky před nadměrnou
korozí je velmi doporučeno použít vodní potrubí
s teplotním rozdílem ΔT ≥10°, pokud nízká teplota
vody může překročit 60°C.
■
[A-03], viz kapitolu "Regulace s více nastavenými hodnotami"
na straně 29.
■
[A-04], viz kapitolu "Regulace s více nastavenými hodnotami"
na straně 29
Instalační manuál
25
24°C–2°C = 22°C
20°C–2°C = 18°C
V1 Y1
23 A 13 A
10,4 A
15 A 8,5 A
[b] Nastavené hodnoty teploty horké užitkové vody
Režim opětovného ohřevu zabraňuje ochlazení horké užitkové vody
na nižší, než požadovanou teplotu. Je-li tento režim aktivní, vnitřní
jednotka bude do nádrže dodávat horkou užitkovou vodu při
dosažení minimální teploty pro opětovný ohřev. Ohřev užitkové vody
bude pokračovat, dokud nebude dosaženo maximální teploty pro
opětovný ohřev. Toto řešení zaručuje stálou dostupnost minimálního
množství horké užitkové vody.
■
[b-00] Nastavená hodnota: minimální teplota pro opětovný
ohřev (viz níže uvedený obrázek).
■
[b-01] Nastavená hodnota: maximální teplota pro opětovný
ohřev (viz níže uvedený obrázek).
T
A B
D
E
F
G
A Akumulační provoz (je-li aktivován)
B Režim opětovného ohřevu (je-li aktivován)
C Desinfekční provoz (je-li aktivován)
Nastavení
D Teplota desinfekčního provozu [5-00] (např. 70°C)
E Akumulační teplota horké vody [b-03] (např. 60°C)
F Maximální teplota opětovného ohřevu vody [b-01] (např. 45°C)
G Minimální teplota opětovného ohřevu vody [b-00] (např. 35°C)
t Čas
T Teplota v nádrži na horkou užitkovou vodu
(a) Při stisknutí tlačítka w a zobrazení ikony w je aktivován režim opětovného
ohřevu.
■
[b-02] Stav: tento parametr definuje, zda je ohřev užitkové vody
závislý na počasí zapnutý (1) nebo vypnutý (0).
Je-li aktivní, nastavená hodnota akumulační teploty bude závislá
na počasí.
V případě vyšší teploty okolí (například v letním období) bude
mít studená voda dodávaná do směšovací baterie (např.
sprcha, vana) také vyšší teplotu. V důsledku toho může být
teplota horké vody z nádrže na užitkovou vodu nižší pro
dosažení stejné směšovací teploty z baterie sprchového koutu
nebo vany. Díky nižší nastavené teplotě v nádrži na horkou
užitkovou vodu tak lze zachovat stejnou úroveň komfortu, avšak
s nižší spotřebou energie.
T
[b-04]
55°C
15°C
A Teplota prostředí
T Teplota horké užitkové vody
POZNÁMKA Teploty okolí určující ohřev užitkové vody závisející na
počasí (viz obrázek) jsou pevné a nelze je měnit.
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
C
[5-01]
t
(a)
(a)
(a)
A
25°C
RKHBRD011~016ABV1+Y1
4PW61218-1A
