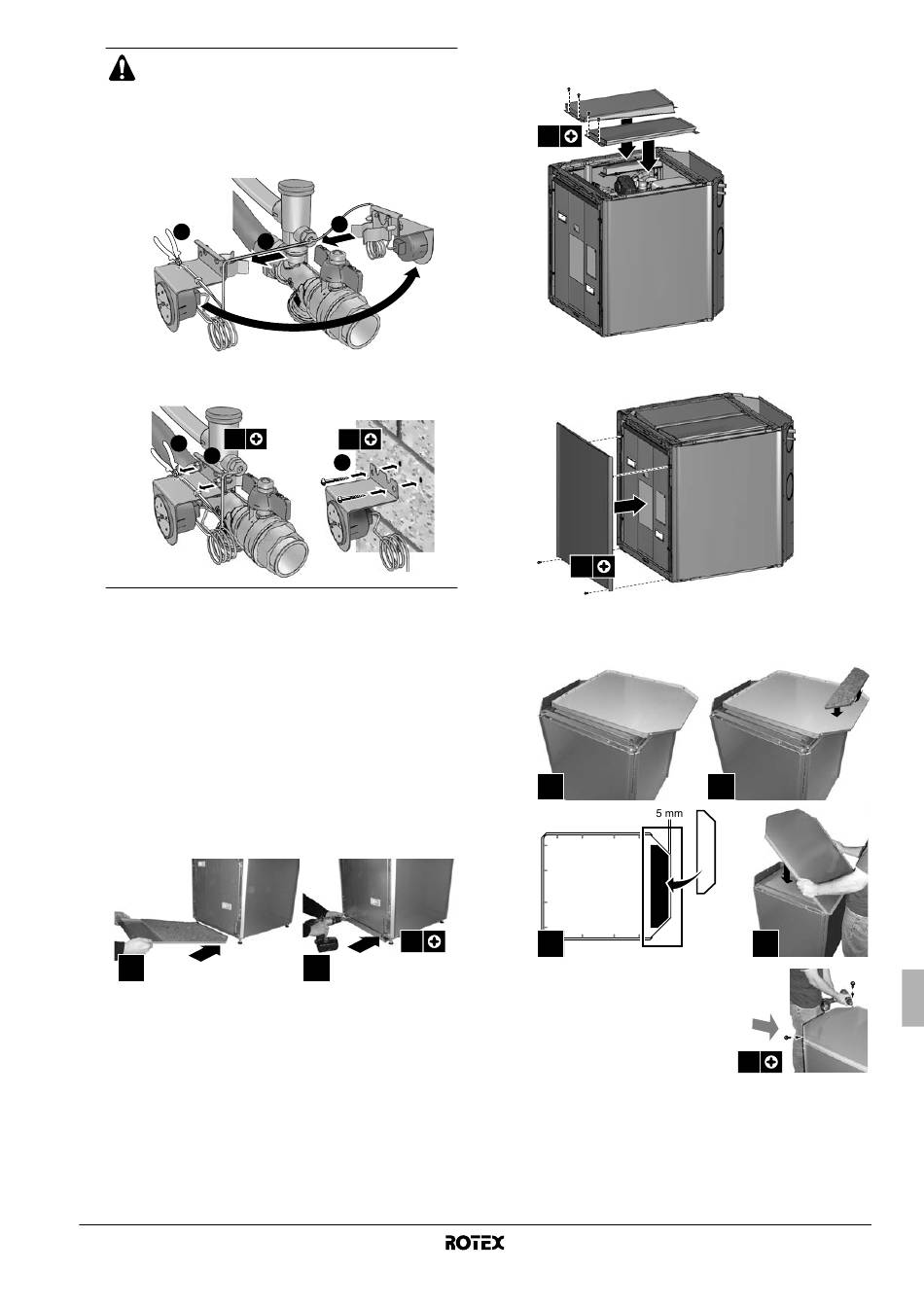

É muito importante manter o manómetro bem visível.
A posição do manómetro pode ser alterada, como se
mostra na figura seguinte. Certifique-se de que o tubo
capilar não entra em contacto com arestas afiadas; e
evite dobrá-lo, tanto quanto possível.
■
Altere a posição do manómetro quando a
tubagem ficar do lado esquerdo da unidade
1
■
Montagem do manómetro contra uma parede (os
2 parafusos são fornecimento local).
2x
1
2
■
Efectue os trabalhos de tubagem, como se descreve na secção
"Operações de conexão da tubagem" na página 13.
■
Abasteça o sistema com água, como se descreve na secção
"Abastecimento de água" na página 15.
■
Efectue os trabalhos de ligações eléctricas, como se descreve
na secção "Instalação eléctrica" na página 16.
■
Para que a caixa fique completamente vedada, preencha os
pré-orifícios com massa ou materiais isolantes (a preparar no
local).
■
Efectue os testes prévios ao funcionamento, como se descreve
na secção "Arranque e configuração" na página 20.
■
Feche a unidade
1 Coloque o painel inferior por baixo da unidade e fixe-o com
os parafusos adequados.
1
RKHBRD011~016ABV1+Y1
Unidade interior para o sistema de bomba de calor ar/água
4PW61218-1A
3
2
2x
3
2x
2
2 Fixe o painél superior à unidade, com os parafusos
adequados.
4x
3 Fixe à unidade o painel frontal e os restantes painéis laterais
de decoração, com os parafusos adequados.
2x
4 Cole o isolamento da placa superior (acessório) no interior
do painel de decoração superior, conforme se monstra na
figura seguinte.
1
3
5 Fixe o painel de decoração
superior no cimo da unidade,
com os parafusos adequados.
Em caso de instalação de um
tanque de água quente
doméstica (opcional), consulte
o manual de instalação do
tanque.
2
4
2x
