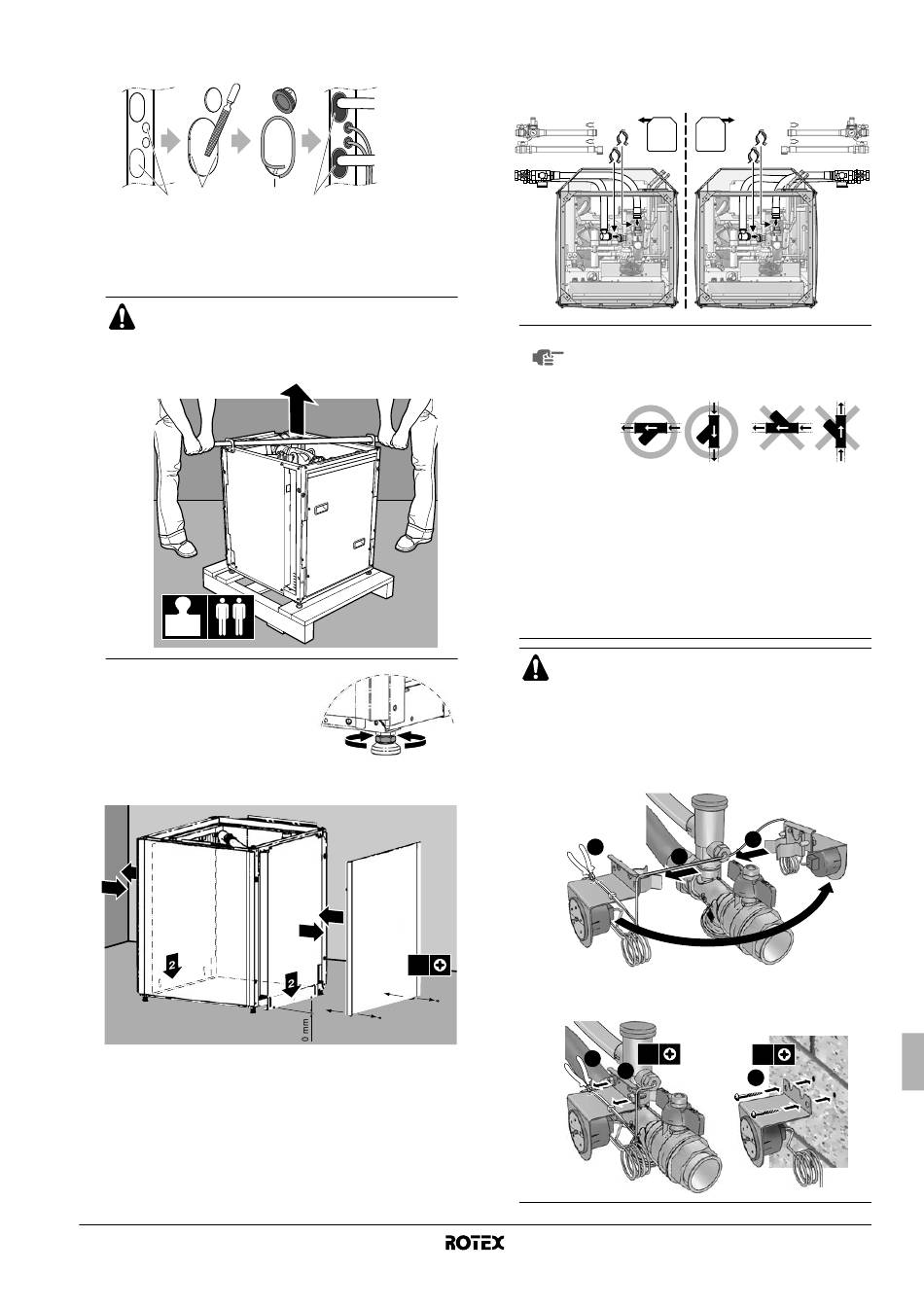

■ Hasarı önlemek için montaj deliklerinin çevresine izole
koruma halkalarını (aksesuar) takın.
1 2
1 Montaj deliği
2 Çapak
■
Üniteyi uygun montaj konumuna yerleştirin.
Ünitenin ağırlığı yaklaşık 145 kg'dır. Üniteyi kaldırmak
için en az iki kişi gerekir.
Üniteyi kaldırmak için üniteyle birlikte verilen plakaları
kullanın.
145 kg
■
Tesviye ayağını kullanarak üniteyi
sabit bir konumda tesviye edin.
■
Ses şeritlerini zemine sıkıştırın ve yan plakaları uygun vidalarla
tespit edin.
1
3
■
Duvar tarafına gelen ve ünite son konumuna getirildikten sonra
artık tespit işlemi yapılamayacak olan ses panellerini ve
dekorasyon panellerini kapatın.
RKHBRD011~016ABV1+Y1
Hava su tipi ısı pompa sistemi iç ünitesi
4PW61218-1A
3 4
3 İzole koruma halkası
4 Macun veya yalıtım malzemeleri
(sahadan temin edilir)
3
1
2x
■
Önce üniteyle birlikte verilen esnek su borularını saha borularına
bağlayın. Sonra işlem sırasında esnek su borularındaki aşırı
bükülmeyi (kıvrım) önlemek için esnek su borularını öngörülen
montaj deliklerinden geçirerek ünite su sistemiyle bağlayın.
■
Esnek su giriş borusunun montaj konumu
NOT
üzerinde dikkatlice düşünün.
■
Su akış yönüne göre, su filtresi şekilde
gösterildiği gibi yerleştirilmelidir.
■
Su filtresini temizlemek ve emniyet valfının
düzenli çalışma kontrolünü yapmak üzere
kolay erişim sağlamak için yeterli alan
bırakın.
■
Basınç boşaltma vanasının tahliyesi için
esnek bir hortum temin edin (sahadan temin
edilir).
■
Su giriş borusu ile su çıkış borusunun
desteklenmesini saha borularına zorlama
uygulamayacak şekilde tasarlayın.
Manometre görünürlüğünün iyi olmasının sağlanması
çok önemlidir. Manometrenin konumu aşağıdaki
şekilde gösterildiği gibi değiştirilebilir. Kapiler borunun
keskin kenarlarla temas etmediğinden emin olun ve
mümkün mertebe kapiler borunun bükülmesinin
önüne geçin.
■
Borular ünitenin
manometrenin konumunu değiştirin
1
■
Manometrenin duvara montajı (2 adet vida
sahadan temin edilir).
2x
1
2
sol tarafında olduğunda
3
2
2x
3
Montaj kılavuzu
