Utilisation des accessoires avec le RD5000
Il est parfois difficile d'utiliser le détecteur pour détecter ou identifier un réseau
cibleen particulier quand il est inaccessible. Dans ces situations, une antenne
stéthoscope ou une pince de réception peut être utilisée pour détecter ou
identifier des réseauxindividuels.
Radiodetection fournit une gamme d'antenne stéthoscopes et de pinces
réceptrices pourla plupart des applications. Pour des informations plus détaillées
sur les accessoires, veuillez vous référer au manuel d'utilisation du RD5000 ou
vous rendre sur le site www.radiodetection.com.
Les accessoires RD4000/RD7000/RD8000 sont compatibles avec le récepteur et
générateur RD5000.
Mise en service du RD5000
Pour allumer ou éteindre le récepteur et le générateur, appuyer sur la touche On/
Off et la maintenir enfoncée pendant 2 secondes.
1.
Allumer le récepteur en appuyant sur la touche On/Off. Pendant le démarrage,
le récepteur affichera le modèle la date de la dernière calibration en usine
(eCAL) et la version du logiciel.
2. Une fois sous tension, le récepteur passera automatiquement en mode de
guidage par défaut et sous ce mode, les caractéristiques suivantes seront
affichées sur l'écran :
•
Indicateur de position de la cible.
•
Boussole.
•
Indication numérique de la Puissance du signal.
•
Flèches proportionnelles gauche / droite.
•
Profondeur.
•
Courant.
•
Témoin de niveau de batterie pendant 10 secondes après une pression sur
la touche.
3. Une pression momentanée sur la touche On/Off basculera l'appareil en
mode Puissance du signal. Sous ce mode, les caractéristiques suivantes
seront affichées :
•
Boussole.
•
Indication numérique de la puissance du signal.
•
Profondeur.
•
Courant.
•
Témoin de niveau de batterie pendant 10 secondes après une pression sur
la touche.
32
Détecter la canalisation ou le câble
Après avoir choisi la méthode d'application du signal du générateur sur la
canalisation ou sur le câble, le récepteur est maintenant prêt à l'emploi.
Remarque : Quand le récepteur est placé à une distance précise de la canalisation
cible, les valeurs de profondeur et de courant seront automatiquement
affichées mais ces valeurs ne seront pas précises avant que le récepteur ne soit
placé directement au-dessus du réseau cible et orienté correctement.
Quand il est directement au-dessus du réseau cible, les mesures de profondeur
et de courant seront à leur minimum. Ceci peut être une caractéristique très utile
quand on tente de localiser précisément un réseau.
Remarque : Pour afficher les mesures de profondeur et de courant, le récepteur
doit être orienté en ligne avec la cible à l'aide de la boussole. La caractéristique de
la boussole sur la Figure 1 montre le récepteur directement en ligne avec la cible.

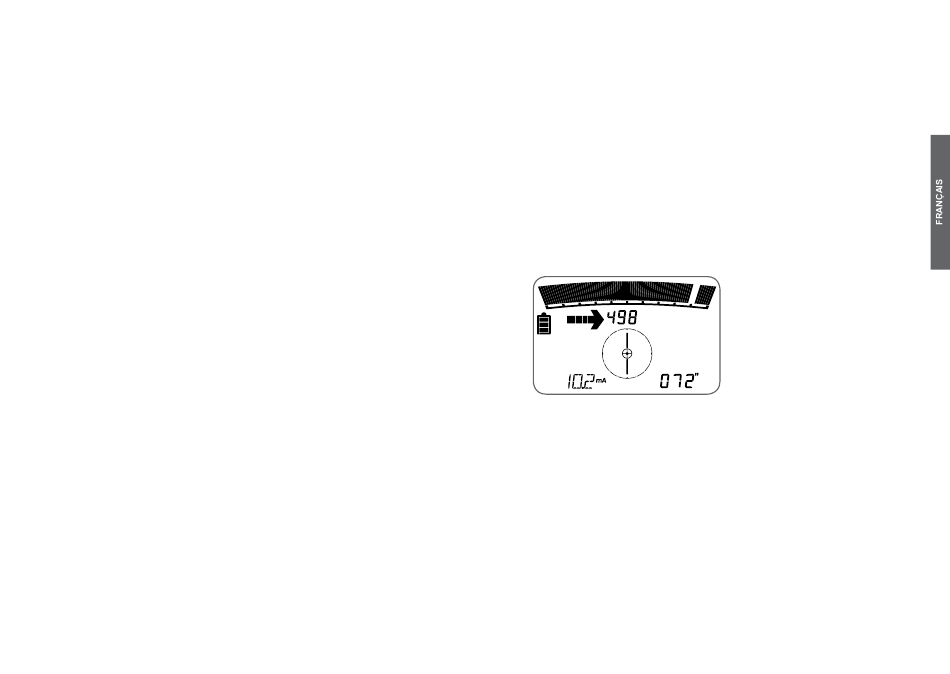

Figure 1 :
récepteur et peut être utilisé pour guider le récepteur vers la réseau cible. La valeur
de puissance du signal sera affichée, indiquant la puissance numérique du signal du
réseau cible. Dans cette position le son du haut-parleur du récepteur sera continu.
À l'aide de la boussole, le récepteur peut être placé en ligne avec le réseau cible
permettant l'affichage à la fois des mesures de profondeur et de courant.
À mesure que le récepteur est déplacé vers la droite, la queue de la flèche
proportionnelle de gauche sera réduite, l'indicateur de position de la cible sera
déplacé de la droite vers le centre, le son du haut-parleur sera réduit et la valeur
numérique de puissance du signal augmentera.
Utilisez les flèches proportionnelles, l'indicateur de position cible et la valeur
numérique de la puissance du signal pour guider le récepteur directement au-
dessus du réseau cible.
La figure 1 montre le récepteur en mode
de guidage avec le récepteur placé à la
gauche du réseau cible.
Dans cette position, la flèche
proportionnelle de gauche est affichée,
indiquant la direction dans laquelle le
récepteur devrait être déplacé vers le
réseau cible. L'indicateur de position
cible indique la cible placée à la droite du
33
