8. Références techniques
Remarque : les câbles utilisés doivent avoir une
longueur maximale de 30 m et une température de
service maximale d'au moins 80 °C.
Remarque : utiliser uniquement des fils de cuivre ayant
une section minimale de 18 AWG et un couple de serrage
de 0,62 Nm.
8.2.2 Limites de tension et de
courant des entrées numériques
Les entrées numériques (tension d'entrée 24 V cc)
respectent les limites de tension et de courant
suivantes, conformément à la norme CEI/EN
61131-2:2003.
Limites de tension
0
de -3 à 11 V
1
de 11 à 30 V
Limites de courant
0
15 mA
1
de 2 à 15 mA

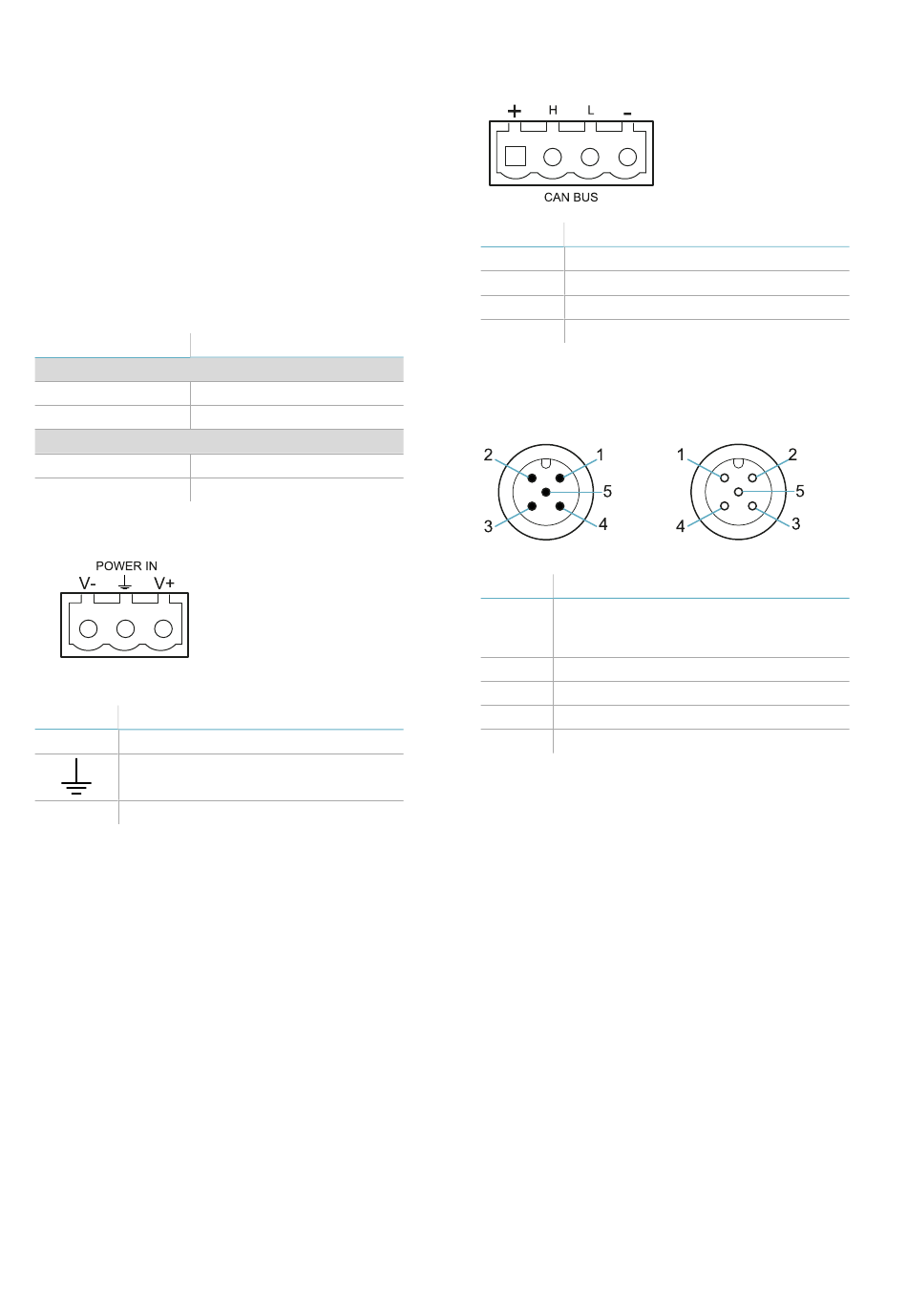

8.2.3 Bornier d'alimentation
Remarque : connecteurs vus de face.
Symbole
V-
GND
Terre
V+
+ 24 V cc
Remarque : les câbles doivent avoir une température de
service maximale d'au moins 70 °C.
Remarque : utiliser uniquement des fils de cuivre ayant
une section minimale de 18 AWG et un couple de serrage
de 0,62 Nm.
88
Type 3
Description
LBK System BUS | Notice d'instructions v1.1 MAR 2021 | SAF-UM-LBKBus-fr-v1.1-print | © 2020-2021 Inxpect SpA
8.2.4 Bornier bus CAN
Symbole
+
+ 12 V cc
H
CAN H
L
CAN L
-
GND
Remarque : les câbles doivent avoir une température de
service maximale d'au moins 70 °C.
8.2.5 Connecteurs M12 bus CAN
Connecteur mâle
Broche
1
Blindage, à raccorder à la terre sur le
bornier d'alimentation de l'unité de
contrôle.
2
+ 12 V cc
3
GND
4
CAN H
5
CAN L
Description
Connecteur femelle
Fonction
