4. Principes de fonctionnement

4.9 Fonction de muting

4.9.1 Description
La fonction de muting suspend temporairement les fonctions de sécurité. La détection du mouvement est
désactivée et donc l'unité de contrôle maintient les sorties de sécurité activées même lorsque les capteurs
détectent un mouvement dans la portée de détection 1 ou la portée de détection 2 (le cas échéant).
4.9.2 Activation de la fonction de muting
La fonction de muting peut être activée via l'entrée numérique (voir "Caractéristiques du signal d'activation de
la fonction de muting" en bas) ou le Fieldbus de sécurité (s'il est pris en charge).
La fonction de muting peut être activée via l'entrée numérique pour tous les capteurs en même temps ou
seulement pour un groupe de capteurs. Il est possible de configurer jusqu'à deux groupes, chacun étant
associé à une entrée numérique.
Au moyen de l'application Inxpect BUS Safety, il est nécessaire de définir ce qui suit :
pour chaque entrée, le groupe de capteurs gérés
l
pour chaque groupe, les capteurs qui lui appartiennent
l
pour chaque capteur, s'il appartient ou non à un groupe
l
Remarque : si la fonction de muting est activée pour un capteur, elle l'est pour toutes les portées de détection du capteur,
que les portées de détection soient dépendantes ou indépendantes et que les fonctions d'autoprotection soient
désactivées ou non pour ce capteur.
Voir "Configurer les entrées et les sorties auxiliaires" à la page 62.
Via le Fieldbus de sécurité, la fonction de muting peut être activée individuellement pour chaque capteur.
AVERTISSEMENT ! Si la fonction de muting a été activée aussi bien via le Fieldbus de sécurité
que via les entrées numériques, celles-ci ont la priorité sur le Fieldbus.
Remarque : la fonction de muting reste désactivée jusqu'à ce que le système détecte un mouvement dans la zone.
4.9.3 Activation de la fonction de muting
La fonction de muting n'est activée que si toutes les portées de détection sont sans mouvement et que le délai
de redémarrage, lorsque activé, a expiré pour toutes les portées de détection.
4.9.4 Caractéristiques du signal d'activation de la fonction de muting
La fonction de muting n'est activée que si les deux signaux logiques de l'entrée dédiée répondent à certaines
caractéristiques.

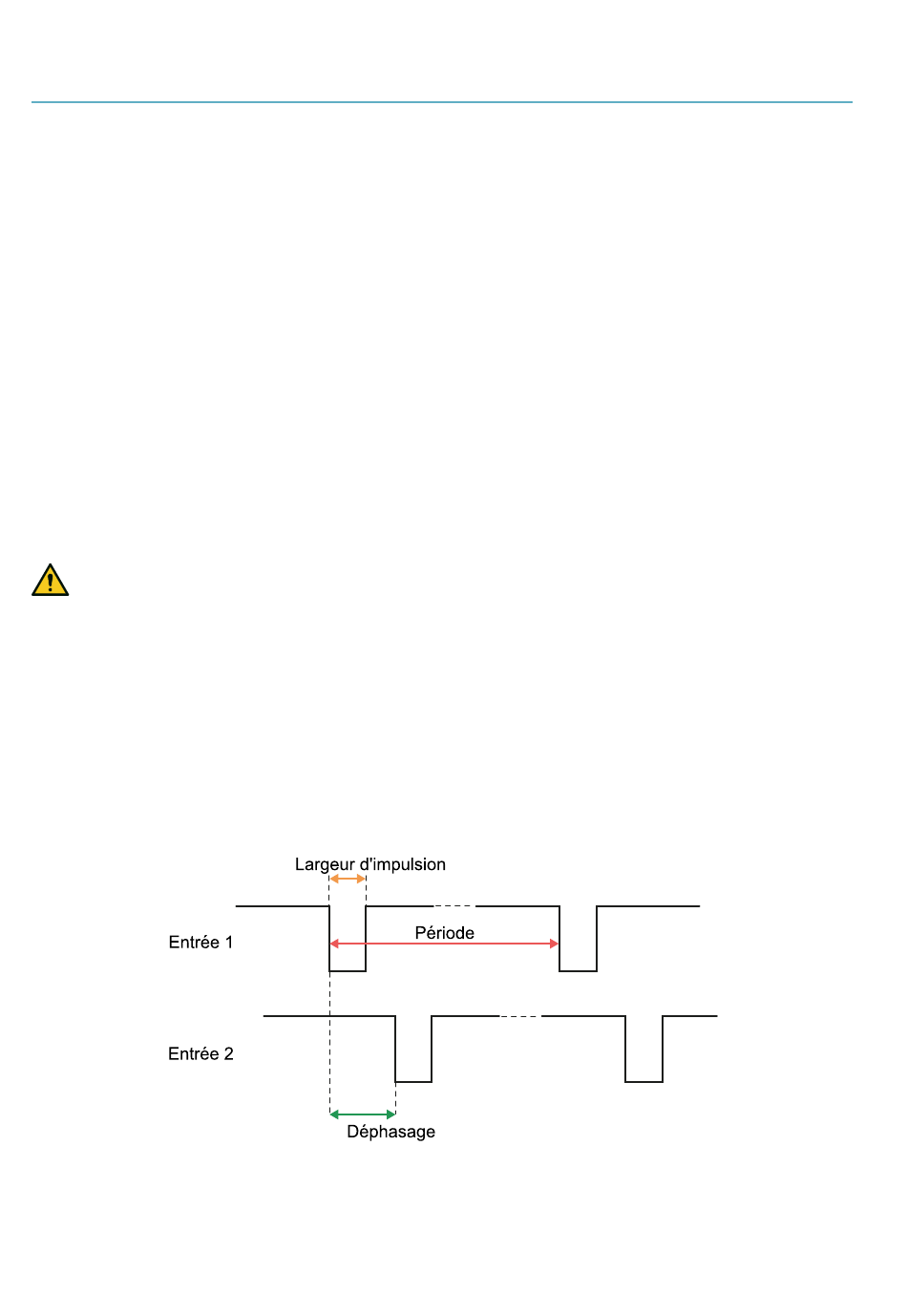

Une représentation graphique des caractéristiques du signal est illustrée ci-dessous.
Dans l'application Inxpect BUS Safety, sous Paramètres > Entrées-sorties numériques, il est nécessaire de
régler les paramètres qui définissent les caractéristiques du signal.
Remarque : avec une durée d'impulsion = 0, il suffit que les signaux d'entrée soient au niveau logique haut (1) pour activer
la fonction de muting.
