5.4.3 Légende
Élément
GAP Distance entre le sol et le champ de vision du
capteur
α Inclinaison du capteur
h Hauteur de montage du capteur
d Distance de détection (linéaire)
Dalarm Distance de détection (réelle)
S Distance de début de détection
1
S Distance de fin de détection
2

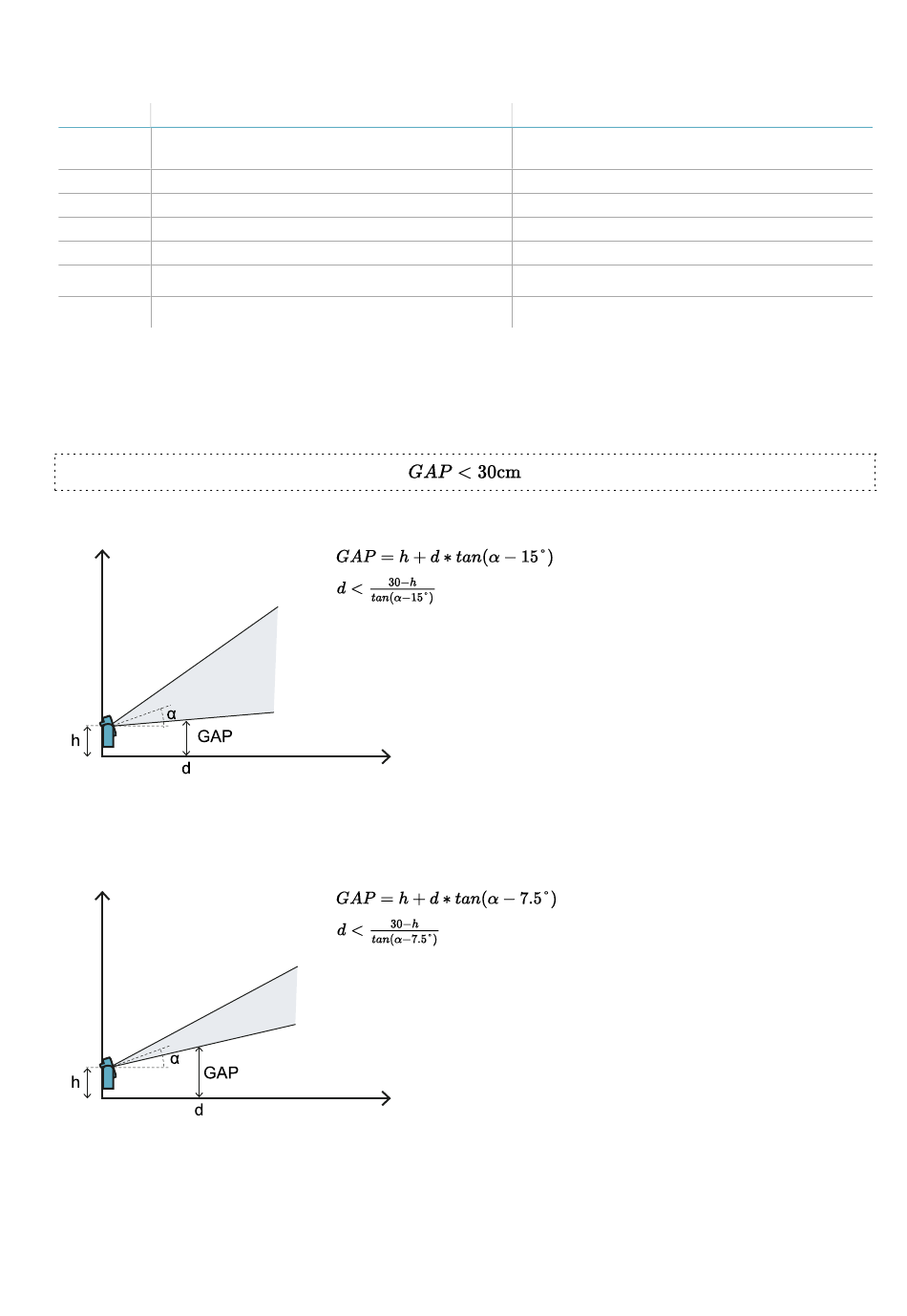

5.4.4 Configuration 1
Dans cette configuration, le champ de vision du capteur ne rencontre jamais le sol.
Pour faire en sorte que le capteur détecte également les personnes qui accèdent en rampant, respecter la
condition suivante :
Champ de vision de 110°
champ de vision de 50°
LBK System BUS | Notice d'instructions v1.1 MAR 2021 | SAF-UM-LBKBus-fr-v1.1-print | © 2020-2021 Inxpect SpA
Description Unité de mesure
cm
degrés
cm
cm
cm
cm
cm
5. Position du capteur
