4. Principes de fonctionnement
4.3 Catégorie du système (selon EN ISO 13849)
4.3.1 Grade de sécurité du système
L'unité ISC-B01 et le capteur LBK-S01 sont tous deux classés PL d selon la norme EN ISO 13849-1 et SIL 2
selon la norme CEI/EN 62061.
Conformément à la norme EN ISO 13849-1, les architectures des unités de contrôle ISC-B01 et des capteurs
LBK-S01 sont classées respectivement en catégorie 3 équivalente et en catégorie 2. Étant donné que LBK
System BUS se compose à la fois d'unités de contrôle et de capteurs, il peut être classé en catégorie 2 ou en
catégorie 3 équivalente selon la configuration et le layout de l'installation.
La conformité de LBK System BUS avec le PL d, architecture de catégorie 2, est toujours garantie et ne
nécessite pas d'opérations supplémentaires de la part de l'installateur. Il n'y a pas de combinaison de
paramètres conduisant à une configuration qui présente une réduction des risques inférieure au PL d, catégorie
2.
Au contraire, la conformité avec le PL d, architecture de catégorie 3 équivalente, nécessite une configuration
spécifique des capteurs du système.

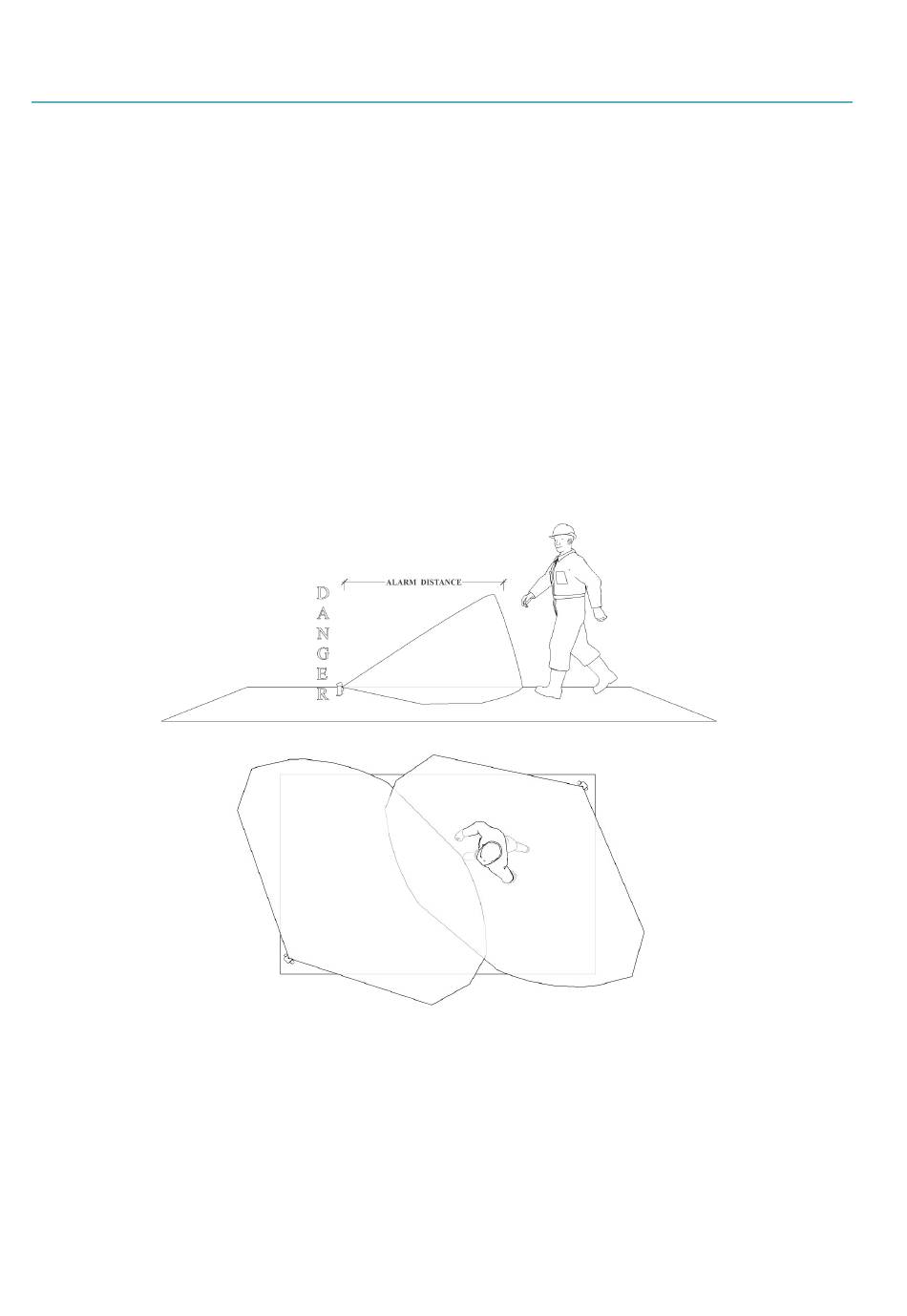

4.3.2 Configuration PL d, catégorie 2
Les capteurs connectés à la même unité de contrôle fonctionnent de manière indépendante. Ils peuvent avoir
des positions, des configurations et des modes de fonctionnement de sécurité différents (voir "Modes de
fonctionnement de sécurité et fonctions de sécurité" à la page suivante). Quelques exemples d'architecture
sont présentés ci-dessous :
4.3.3 Configuration PL d, catégorie 3
Exigences
Pour couvrir la même zone dangereuse, les capteurs doivent être installés avec une configuration redondante,
créant ainsi une architecture multicanal 1oo2.
Pour obtenir une architecture de catégorie 3 équivalente, les exigences suivantes doivent être respectées :
Au moins deux capteurs doivent surveiller la même zone dangereuse en même temps.
l
Les capteurs qui surveillent la même zone doivent avoir le même mode de fonctionnement de sécurité.
l
En supposant qu'une zone soit surveillée par deux capteurs, les combinaisons des modes de
fonctionnement de sécurité sont les suivantes :
