6. Procédures d'installation et utilisation
Remarque : la longueur maximale de la ligne bus CAN entre l'unité de contrôle et le dernier capteur de la chaîne est de
30 m.
5. Introduire la terminaison de bus (code produit 07000003) dans le connecteur libre du ou des capteur à la
dernière place de la chaîne en procédant comme suit :
Si le capteur est raccordé...
à l'unité de contrôle
au dernier capteur de la chaîne
6. Cliquer sur RÉINITIALISER LES ATTRIBUTIONS pour supprimer l'ID nœud de tous les capteurs
raccordés.
7. Débrancher tous les capteurs et les réinstaller (voir "Première installation" à la page précédente).

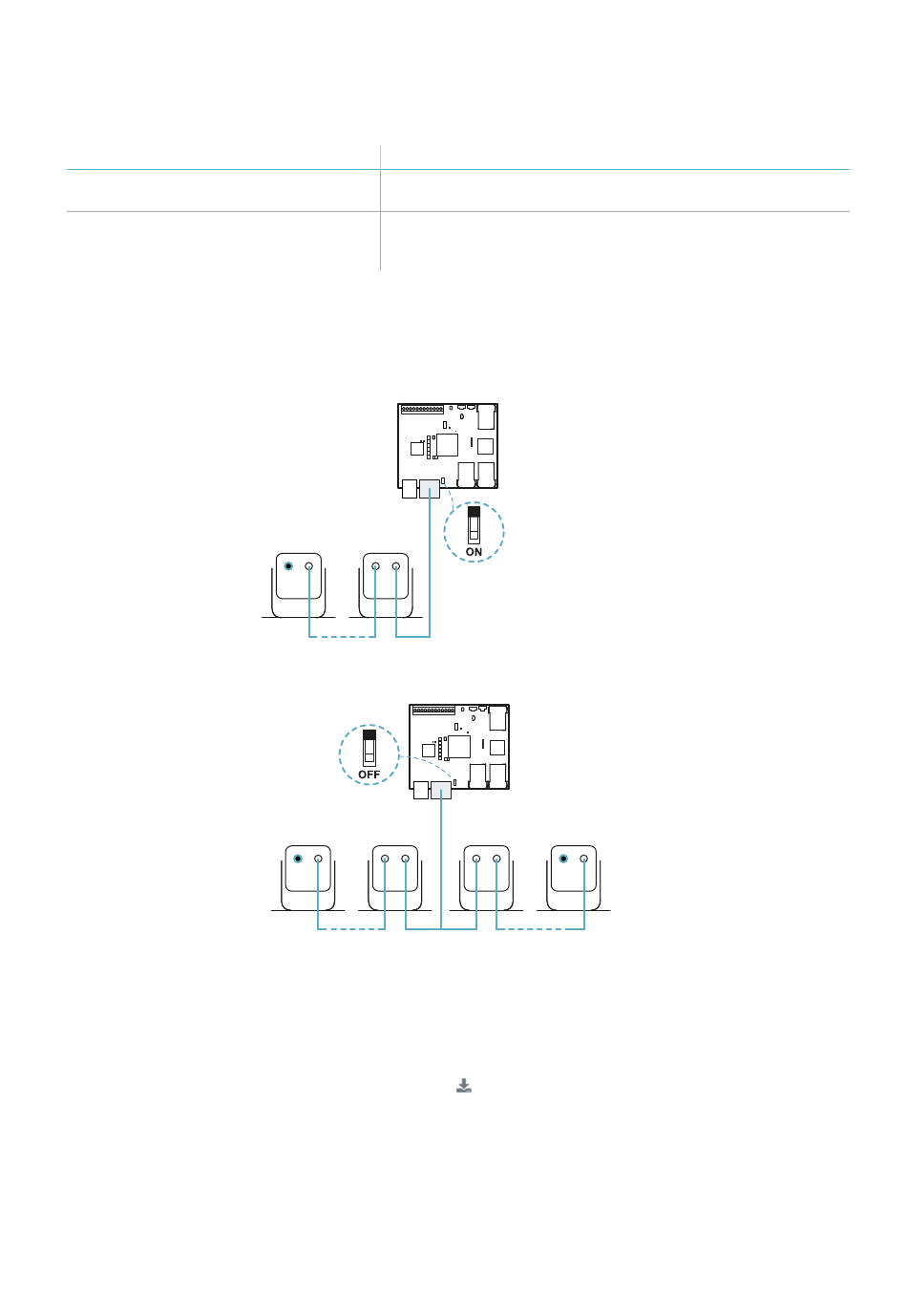

6.2.8 Exemples de chaînes
Chaîne avec unité de contrôle en bout de chaîne et un capteur avec terminaison de bus
Chaîne avec unité de contrôle à l'intérieur de la chaîne et deux capteurs avec terminaison de bus
6.2.9 Sauvegarder et imprimer la configuration
1. Dans l'application, cliquer sur APPLIQUER LES MODIFICATIONS : les capteurs mémorisent l'inclinaison
réglée et la zone environnante. L'application transfère la configuration à l'unité de contrôle et, au terme du
transfert, génère le rapport de configuration.
2. Pour sauvegarder et imprimer le rapport, cliquer sur
3. Le faire signer par la personne autorisée.
6.2.10 Réinitialiser les paramètres Ethernet de l'unité de contrôle
1. S'assurer que l'unité de contrôle est allumée.
2. Maintenir le bouton de réinitialisation des paramètres réseau enfoncé pendant les étapes 3 et 4.
3. Patienter cinq secondes.
4. Attendre que les six DEL de l'unité de contrôle s'allument en vert fixe : les paramètres Ethernet seront
ainsi réglés sur leurs valeurs par défaut (voir "Connexion Ethernet" à la page 85).
