Sony BRBK-HSD2 Mode D'emploi

4-195-083-01 (1)
HD/SD-SDI Output Card
HD/SD-SDI
出力カード
取扱説明書
お買い上げいただきありがとうございます。
HD BRC-Z330
ご使用にあたっては、 カラービデオカメラ の取扱説明書の
「安全のために」と 「 」 、 「 」をよくお読みください。お読みに
なったあとは、いつでも見られるところに必ず保管してください。
Operating Instructions
Mode d'emploi
Manual de instrucciones
BRBK-HSD2
 2010 Sony Corporation
Printed in Japan
安全のために
ソニー製品は安全に充分配慮して設計されています。 しかし、電気製品は、 まち
がった使いかたをする と、感電やその他の事故によ り けがをしたり周辺の物品に
損害を与えたりする こ とがあ り ます。
事故を防ぐために次のこ とを必ずお守り く ださい。
・ 安全のための注意事項を守る。
・ 故障したり破損したら使わずに、 ソニーのサービス窓口に相談する。
警告表示の意味
この取扱説明書および製品では、次
この表示の注意事項を守らないと、感電や
のような表示をしています。表示の
その他の事故によりけがをしたり周辺の物
内容をよく理解してから本文をお読
品に損害を与えたりすることがあります。
みください。
行為を指示する記号 注意を促す記号
下記の注意を守らないと、
損害
けがをしたり、周辺の物品に を与えることがあります。
基板を取り付けの際は電源プラグを抜く
この取扱説明書で説明している基板をカメラやオプチカルマルチプレックスユ
ニットのスロットに取り付けるときは、 電源プラグを抜いてください。 さもな
いと感電や故障の原因となることがあります。
基板の取り付けは注意深く
この取扱説明書で説明している基板をカメラに取り付けるときは、 部品や基板
などの角で、 手や指にけがをしないように注意深く作業してください。 保護手
袋をして作業することをおすすめします。
コネクターはきちんと接続する
• コネクター （接続端子） の内部に金属片を入れないでください。ピンとピンが
ショート （短絡） して、火災や故障の原因となることがあります。
• コネクターはまっすぐに差し込んで接続してください。斜めに差し込むと、
ピンとピンがショートして、火災や事故の原因となることがあります。
• コネクターに固定用のスプリングやネジがある場合は、それを用いて確実に
固定してください。 接続不良を防ぎます。
• アース線のあるコネクターには必ずアースを接続してください。
適正な環境で使う
取扱説明書に記されている使用環境 （使用温度 ・ 湿度など） でお使いください。使
用条件以外でのご使用は、 火災や感電の原因となることがあります。
日本語
BRBK-HSD2は、 ソニーの HDカラービデオカメ ラBRC-Z330または HD オプ
チカルマルチプレッ クスユニッ トBRU-SF10 専用の出力カー ドです。
この出力カー ドを使用すると、ビデオカメラBRC-Z330 で撮影した映像を
SMPTE292Mシリ アルデジタルイ ンターフェース規格に準拠した HD-SDI 信
号、 または SMPTE259Mシリ アルデジタルイ ンターフェース規格に準拠した
SD-SDI 信号に変換して出力する こ とができます。
カー ドの取り付けかたおよび取り付け後の操作方法については、 BRC-Z330
の取扱説明書をご覧く ださい。
使用上のご注意
次のよう な場所での使用および保管は避けてく ださい。故障の原因となり ま
す。
・ 極端に暑い所や寒い所( 使用温度は 0 ℃〜 40 ℃ )
・ 直射日光が長時間あたる場所や暖房器具の近く
・ 強い磁気を発する ものの近く
・ 強力な電波を発するテレビやラジオの送信所の近く
・ 強い振動や衝撃のある所
主な仕様
出力端子 BNC 型 （3）
出力信号 SMPTE292M、 75ΩまたはSMPTE259M、 75Ω （HD/SD切
り換えスイ ッチによ り切り換え）
電源電圧 DC 12 V (カメ ラまたはオプチカルマルチプレッ クスユニッ ト
よ り供給）
消費電力 最大 2.9 W
動作温度 0 ℃〜 40 ℃
動作湿度 20％〜 80％（結露しないこ と）
保存温度 −20 ℃〜＋ 60 ℃
保存湿度 20％〜 95％（結露しないこ と）
外形寸法 134×25.6×74.6 mm （幅／高さ／奥行き） （突起部含まず）
質量 約 120 g
付属品 取扱説明書（1）
本機の仕様及び外観は、 改良のため予告なく 変更する こ とがあ り ますが、 ご
了承く ださい。
この装置は、 ク ラスA情報技術装置です。 この装置を家庭環境で使用す
る と電波妨害を引き起こすこ とがあ り ます。 この場合には使用者が適切な
対策を講ずるよ う要求される こ とがあ り ます。
English

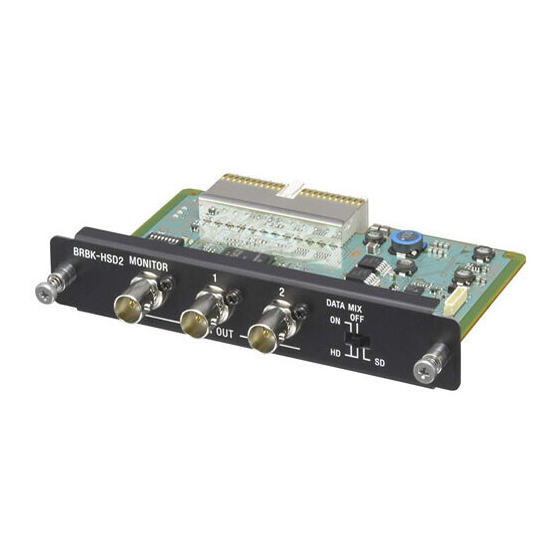

The BRBK-HSD2 Output Card is designed for exclusive use with the
Sony BRC-Z330 HD Color Video Camera or BRU-SF10 HD Optical
Multiplex Unit.
Use of this card allows output of images shot by the BRC-Z330 as
HD-SDI signals that conform to the SMPTE292M serial digital
interface standards or as down-converted SD-SDI signals that
conform to the SMPTE259M serial digital interface standards.
For installation of the output card and for operations after it is
installed, refer to the Operating Instructions supplied with the
BRC-Z330.
For the customers in the U.S.A.
This equipment has been tested and found to comply with the
limits for a Class A digital device, pursuant to Part 15 of the
FCC Rules. These limits are designed to provide reasonable
protection against harmful interference when the equipment is
operated in a commercial environment. This equipment
generates, uses, and can radiate radio frequency energy and, if
not installed and used in accordance with the instruction
manual, may cause harmful interference to radio
communications. Operation of this equipment in a residential
area is likely to cause harmful interference in which case the
user will be required to correct the interference at his own
expense.
You are cautioned that any changes or modifications not
expressly approved in this manual could void your authority to
operate this equipment.
All interface cables used to connect peripherals must be
shielded in order to comply with the limits for a digital device
pursuant to Subpart B of Part 15 of FCC Rules.
This device complies with Part 15 of the FCC Rules. Operation
is subject to the following two conditions: (1) this device may
not cause harmful interference, and (2) this device must accept
any interference received, including interference that may
cause undesired operation.
For customers in Canada
This Class A digital apparatus complies with Canadian
ICES-003.
For the customers in Europe, Australia and New
Zealand
WARNING
This is a Class A product. In a domestic environment, this
product may cause radio interference in which case the user
may be required to take adequate measures.
In the case that interference should occur, consult your nearest
authorized Sony service facility.
For the customers in Europe
The manufacturer of this product is Sony Corporation, 1-7-1
Konan, Minato-ku, Tokyo, Japan.
The Authorized Representative for EMC and product safety is
Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327
Stuttgart, Germany.
This apparatus shall not be used in the residential area.
Precautions
Operating or storing the card in the following locations may cause
damage to the card:
• Extremely hot or cold places (Operating temperature: 0 °C to 40 °C
[32 °F to 104 °F])
VCCI-A • Exposed in direct sunlight for a long time, or close to heating
equipment (e.g., near heaters)
• Close to sources of strong magnetism
• Close to sources of powerful electromagnetic radiation, such as
radios or TV transmitters
• Locations subject to strong vibration or shock
Specifications
Output connectors BNC type (3)
Output signal Conforms to SMPTE292M, 75 ohm or to
SMPTE259M, 75 ohm (switched with the
HD/SD select switch)
Power supply 12 V DC (supplied from the camera or the
Optical Multiplex Unit)
Power consumption 2.9 W max.
Operating temperature 0 °C to 40 °C (32 °F to 104 °F)
Operating humidity 20% to 80% (no condensation)
Storage temperature –20 °C to +60 °C (–4 °F to +140 °F)
Storage humidity 20% to 95% (no condensation)
134 × 25.6 × 74.6 mm (w/h/d)
Dimensions
× 1 × 3 inches)
3 1
(5 / /
8 16
(not including the projected parts)
Mass Approx. 120 g (4.2 oz)
Supplied accessories Operating Instructions (1)
Design and specifications are subject to change without notice.
