Maintenance; Schéma Électrique - ECX TORMENT Manuel D'utilisation

FR
VARIATEUR ÉLECTRONIQUE DE VITESSE
Programmation: Le variateur est livré par défaut avec les cavaliers
placés en position ON (Activée) pour la fonction d'inversion du sens de
rotation (REV) et en position Ni-MH pour le type de batterie (BATT).
Pour désactiver l'inversion de sens de rotation ou passer en batterie
Li-Po, déconnectez le cavalier correspondant et placez-le dans la position
appropriée. Mettez le variateur hors tension, puis remettez-le sous
tension.
Si les cavaliers ne sont pas installés ou sont perdus, le variateur fonction-
nera par défaut avec l'inversion de sens activée et en mode batterie
Li-Po.
Fonctions
Arrêt
Marche avant
Marche avant (Gaz à fond)
Marche arrière
Frein
Frein (Puissance max)
Batterie Ni-Mh/Ni-Cd
Batterie 2S Li-Po
Variateur prêt
Tension faible de la batterie
Surchauffe

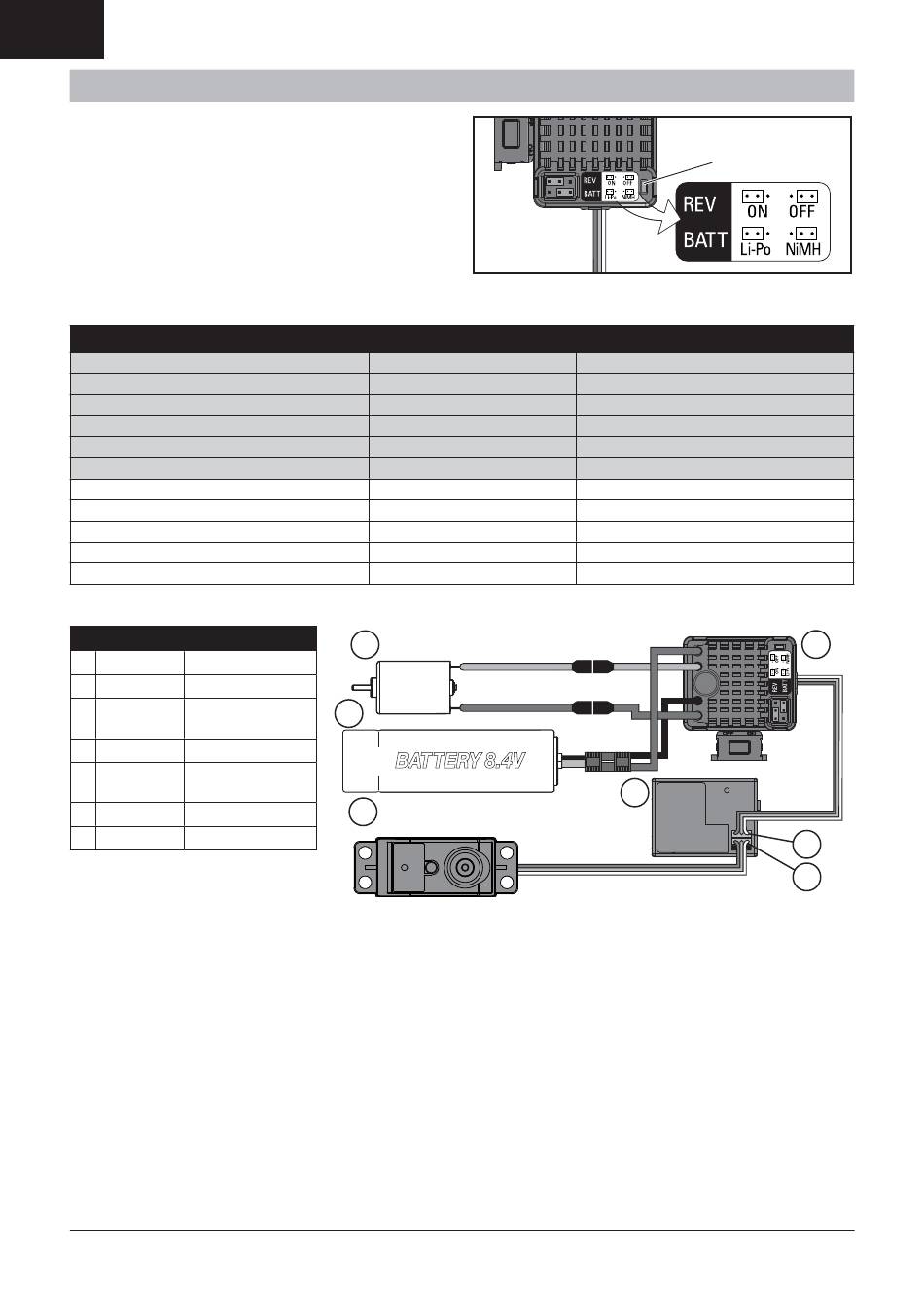

SCHÉMA ÉLECTRIQUE
Numéro Description
A DYN1172 Moteur
B DYN10620EC Batterie Ni-MH 8,4V
Servo de direction
C SPMS603
étanche
D SPMSR201 Récepteur
Variateur électronique
E DYNS2211
étanche
F Voie 1
G Voie 2
Pour un fonctionnement correct, les Voies 1 et
2 doivent être utilisées de la façon décrite par
le schéma de câblage.
Le moteur peut être déconnecté du CEV au
niveau des connecteurs sur le schéma.
TORMENT
36

MAINTENANCE

Etat de la DEL
Eteinte
Clignotante
Fixe
Clignotante
Clignotante
Fixe
Clignotante
Clignotante
A
B
C
™
LED
Tonalité au démarrage
1 bip court
2 bips courts
1 bip long
EC3 EC3
D
E
G
F
