Section 2 : INSTALLATION ÉLECTRIQUE
4. EXIGENCES DE SOURCE D'ALIMENTATION 24 V CC Seakeeper
a. 24 V CC, 10 A.
b. Un disjoncteur distinct doit être utilisé pour chaque Seakeeper.
c. Faisceau de câbles, 24 V CC, 10 A.
5. INSTRUCTIONS DE CONNEXION D'ALIMENTATION CC Seakeeper
a. 24 V CC, 10 A. 2 x 12 AWG (3 x 4 mm
i. Installez le câble d'entrée d'alimentation CC fourni par Seakeeper, ré f. : 20248 comme

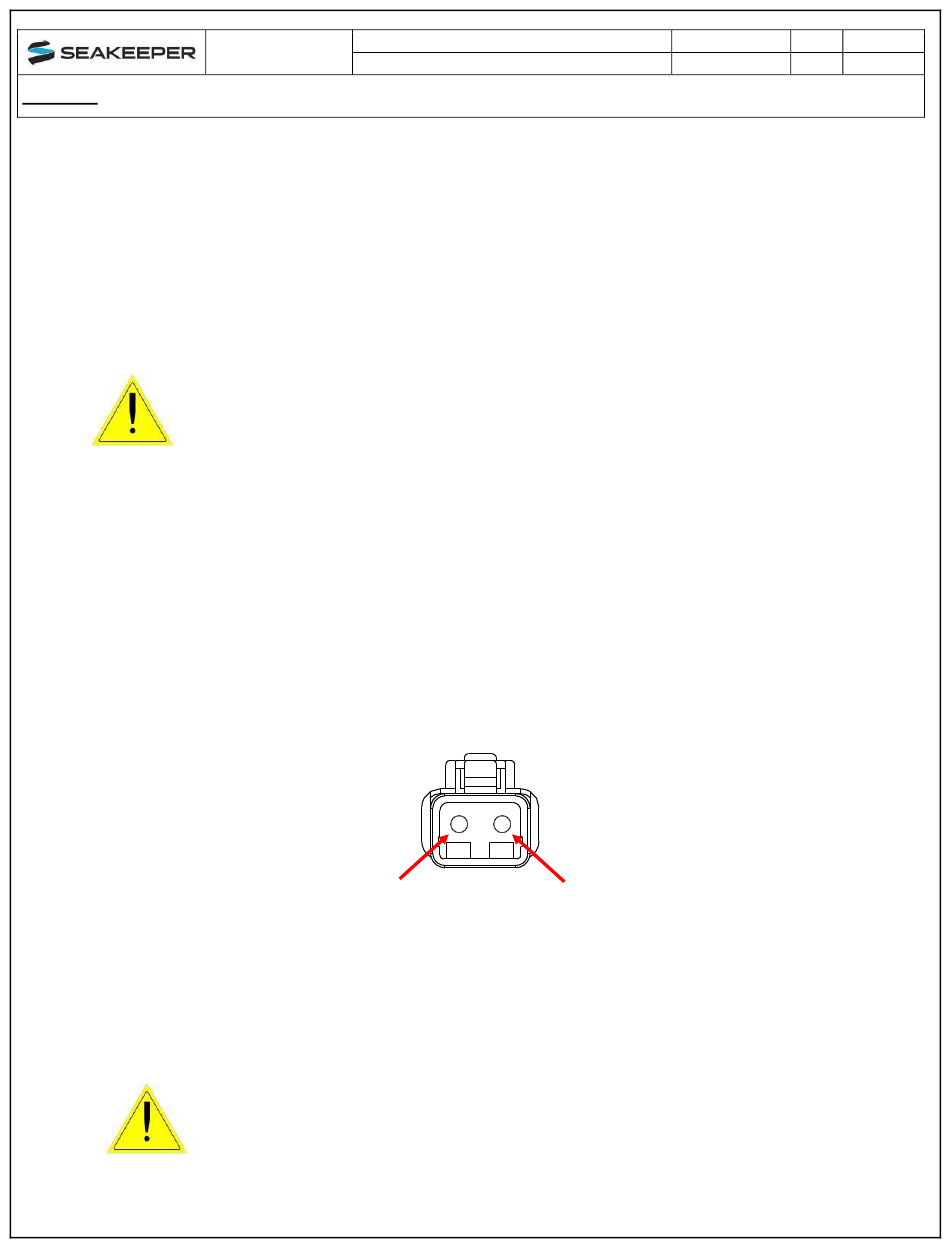

FIGURE 7 — AFFECTATIONS DES CONTACTS DU CONNECTEUR
iii. Connectez le CÂBLE 1 à la prise d'entrée 24 V CC du Seakeeper.
Produit :
MANUEL
D'INSTALLATION
SEAKEEPER 16/18
Inverser la polarité de l'entrée d'alimentation CC du Seakeeper
peut endommager l'électronique du système de commande.
CÂBLE 1.
1. Acheminez le CÂBLE 1 vers le panneau de distribution d'alimentation CC.
2. Terminez le conducteur ROUGE à +24 V CC. Terminez
le conducteur NOIR à 24 V Rtn ou Zé ro V CC.
ii. Avant de connecter le CÂBLE 1 au Seakeeper, vérifiez la tension et la polarité avec
un multimètre CC à l'aide de la figure 7 ci-dessous.
2
(24 V Rtn)
D'ENTRÉE D'ALIMENTATION CC (avant)
Lors de la première mise sous tension de l'alimentation CC, si
l'écran ne s'allume pas immédiatement, déconnectez et inspectez
la polarité du connecteur.
Document n° : Rév. :
CSA) fournis par le client.
2
1
(+24 V CC)
Page :
90549
1
8 sur 13
