Section 2 : INSTALLATION ÉLECTRIQUE
Connexions électriques de l'équipement électrique
2.1
1. EXIGENCES DE SOURCE D'ALIMENTATION 230 V CA
a. 230 V CA (nominal), monophasé, 50/60 Hz, 25 A.
b. Un disjoncteur distinct doit être utilisé pour chaque boî tier de commande du Seakeeper.
2. INSTRUCTIONS DE CONNEXION DE L'ENTRÉE D'ALIMENTATION CA DU BOÎTIER DE
COMMANDE
a. Câble : 3 x 10 AWG (3 x 6 mm
par Seakeeper.
i. Localisez le CÂBLE 2 pour l'entrée d'alimentation CA vers le boî tier de

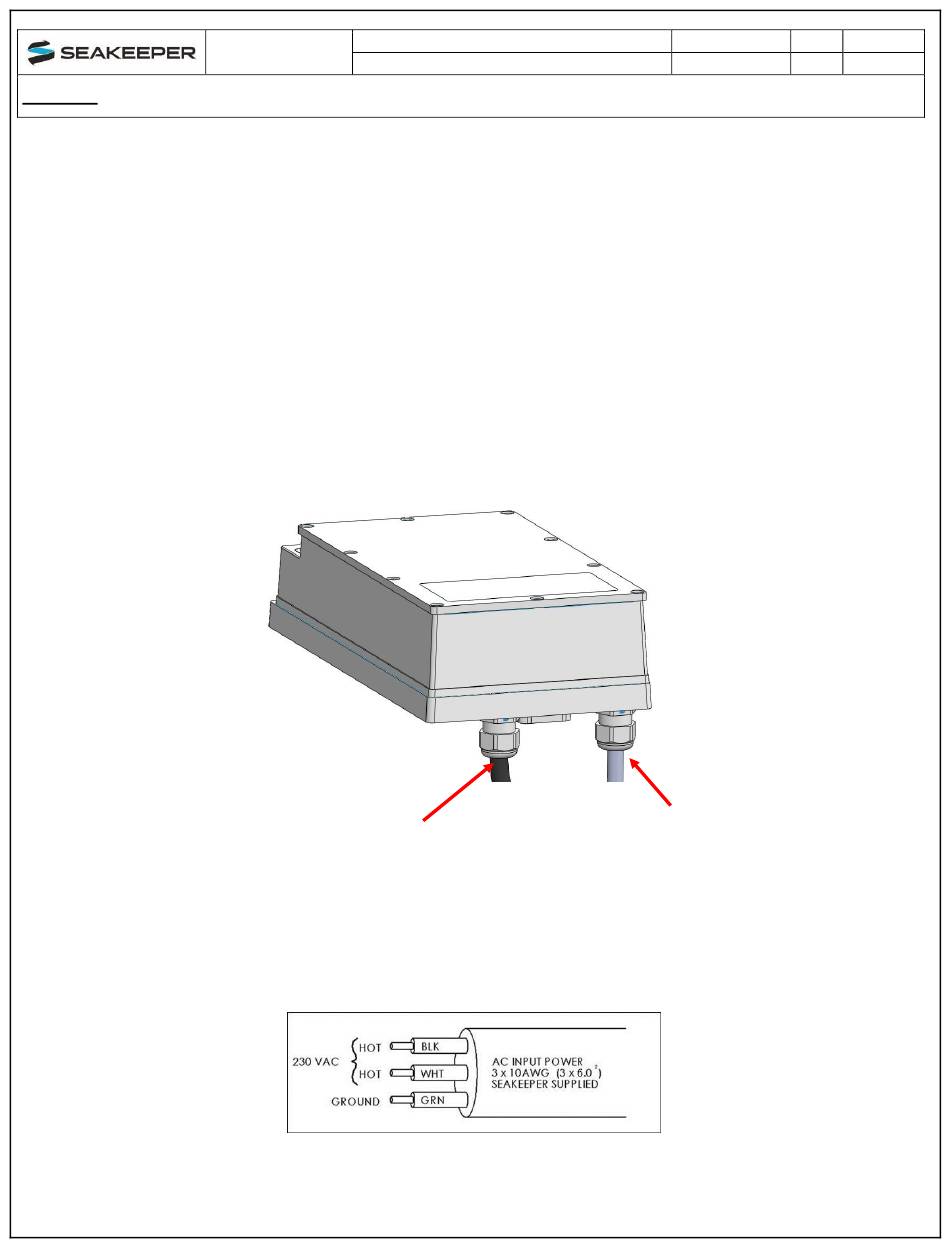

FIGURE 2 — PRESSE-ÉTOUPES D'ENTRÉE ET DE SORTIE D'ALIMENTATION
FIGURE 3 — CONNEXIONS FILAIRES DU CÂBLE 2 AU PANNEAU DE DISTRIBUTION CA
Produit :
MANUEL
D'INSTALLATION
SEAKEEPER 16/18
commande au niveau de l'extérieur des deux presse-étoupes.
PRESSE-ÉTOUPE
INTÉRIEUR POUR LA
SORTIE DE PUISSANCE
DE COMMANDE DU
MOTEUR
CA DU BOÎ TIER DE COMMANDE
ii. Connectez les fils 230 V CA du CÂBLE 2 à un disjoncteur bipolaire de 25 A sur un
panneau de distribution d'alimentation CA conformément à la figure 3 ci-dessus.
CSA), 10 pi (3 m) de longueur, fourni préinstallé
2
Document n° : Rév. :
90549
1
PRESSE-ÉTOUPE
EXTÉRIEUR POUR
L'ENTRÉE
D'ALIMENTATION CA
(CÂBLE 2)
Page :
5 sur 13
