PROCEDURE DE FORAGE ET FIXATION MIRI 4 SUR LE COUVERCLE DU FUT
1
2
3
4
5
6
7
8
9
10
11
28 99
12
13
14
15

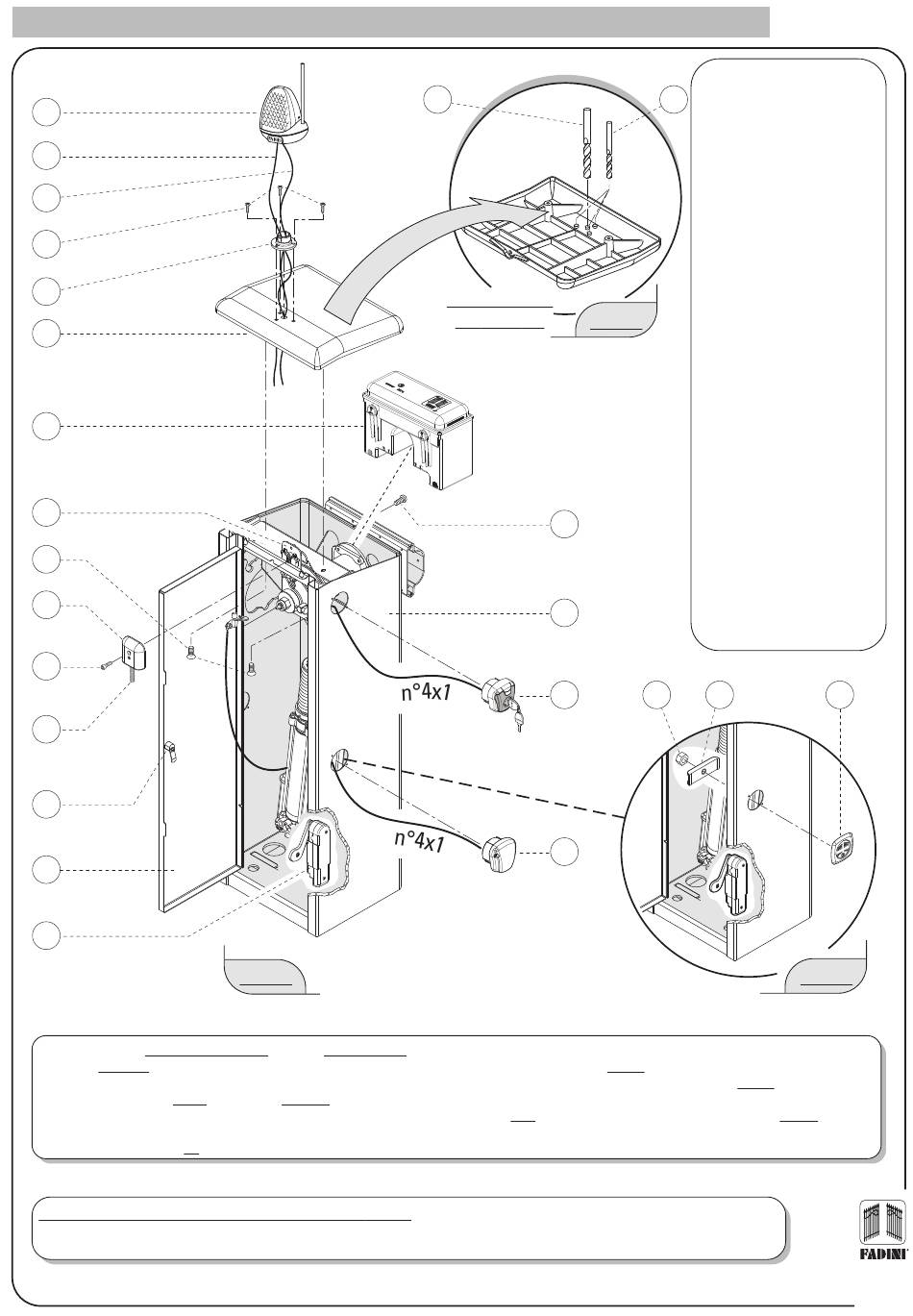

- Dévisser et lever les Trois vis "M8" de fixation (9 et 16) du Couvercle du Fût (6) (Fig. 18).
- Tourner le Couvercle (6), forer avec le forêt Dia. 4,2 et fileter M5 le trois rivets (24) de fixation de la lampe clignotante "Miri 4" (1) (Fig. 17).
- Le rivet central du couvercle (23) doit être foré avec Dia. 10,5 pour permettre le passage du câble électrique d'alimentation du lampe clignotante "Miri 4" et pour l'éventuelle
insertion du câble coaxial "RG58" pour l'antenne "Birio A8" (Fig. 17).
- Passer ensuite les câbles électriques dans le forage central Dia. 10,5 et fixer avec les trois vis "M5" (4) l'Attache verticale (5) de la lampe clignotante "Miri 4" (1) dans la
position externe du couvercle (Fig.18).
- Remettre le couvercle sur le Fût (Réf. 17) et fixer avec les trois vis de M8, de manière à couvrir le fût Bayt 980, comme présenté dans la Fig.18.
Pour installer les photocellules Fit 55 et le clavier de commande Chis 37 sur le fût, il est nécessaire d'enlever les Bouchons de protection (22)
en dévissant de l'intérieur du fût l'Ecrou M8 (20) et en levant ensuite l'Arrêt (21) (Fig. 19). Le Fût est ainsi prêt pour la fixation de tous les
accessoires de fonctionnement (Fig.18).
l'apr ican
cello
FIG. 18
23
VUE DE DESSOUS
FIG. 17
LE COUVERCLE
16
17
18
I
I N
D
F A
19
N I N I
D I D I
F A F A
Bayt 980
1.
Lampe clignotante Miri 4 avec
antenne Birio A8
(en option)
24
2.
Câble lampe clignotante Miri 4
n°2x1,5 fils
3.
Câble antenne RG58
4.
Vis M5 (3 pz.)
5.
Attache verticale pour Miri 4
6.
Couvercle à déboîter après
avoir dévissé les 3 vis de serrage
de la Bayt 980
7.
Boîte porte-accessoires avec
progr. élect. Elpro 980
8.
Fin de course avec tâteur à
ressort
9.
Vis M8x16 TSEI inox (2 pièces)
10.
Couvercle fin de course
11.
Vis M6x25 TEI zinguée (1 pièce)
12.
Ressort pour fin de course
13.
Serrure portière
14.
Portière
15.
Interrupteur coupure obligatoire
alimentation électrique
16.
Vis M8x16 TBEI inox (1 pièce)
17.
Fût Bayt 980
18.
Sélecteur à clé Chis 37
(en option)
19.
Photocellule Fit 55
(en option)
20.
Ecrou M8
21.
Cran de serrage couverture trous
latéraux du Fût
22.
Bouchon de protection
23.
Forage rivet central Ø 10,5
24.
Forage n°3 rivets Ø 4,2
20 21
FIG. 19
22
98 0
Y T
B A
l'ouvre-portail
Made in Italy
9
