fadini BAYT 980 Manuel D'instructions page 8

APPLICATION LISSE ARTICULEE AU FUT
100x56
2ª lisse
Charnière
L
1ª lisse
Réf. art. 2037 Spire magnetique préassemblé
de 6 mètres de circonférence.
Réf. art. 2042 Spire magnetique préassemblé
de 12 mètres de circonférence.
Réf. art. 2037 Spire magnetique préassemblé
de 6 mètres de circonférence.
Réf. art. 2042 Spire magnetique préassemblé
de 12 mètres de circonférence.
Pour les installations qui nécessitent l'utilisation d'une ou deux Spire magnetique convient de suivre tel que rapporté en feuille
d'instructions fixée à la spire magnetique.
l'ouvre-portail
Made in Italy
8
pag.
B
H
A
C

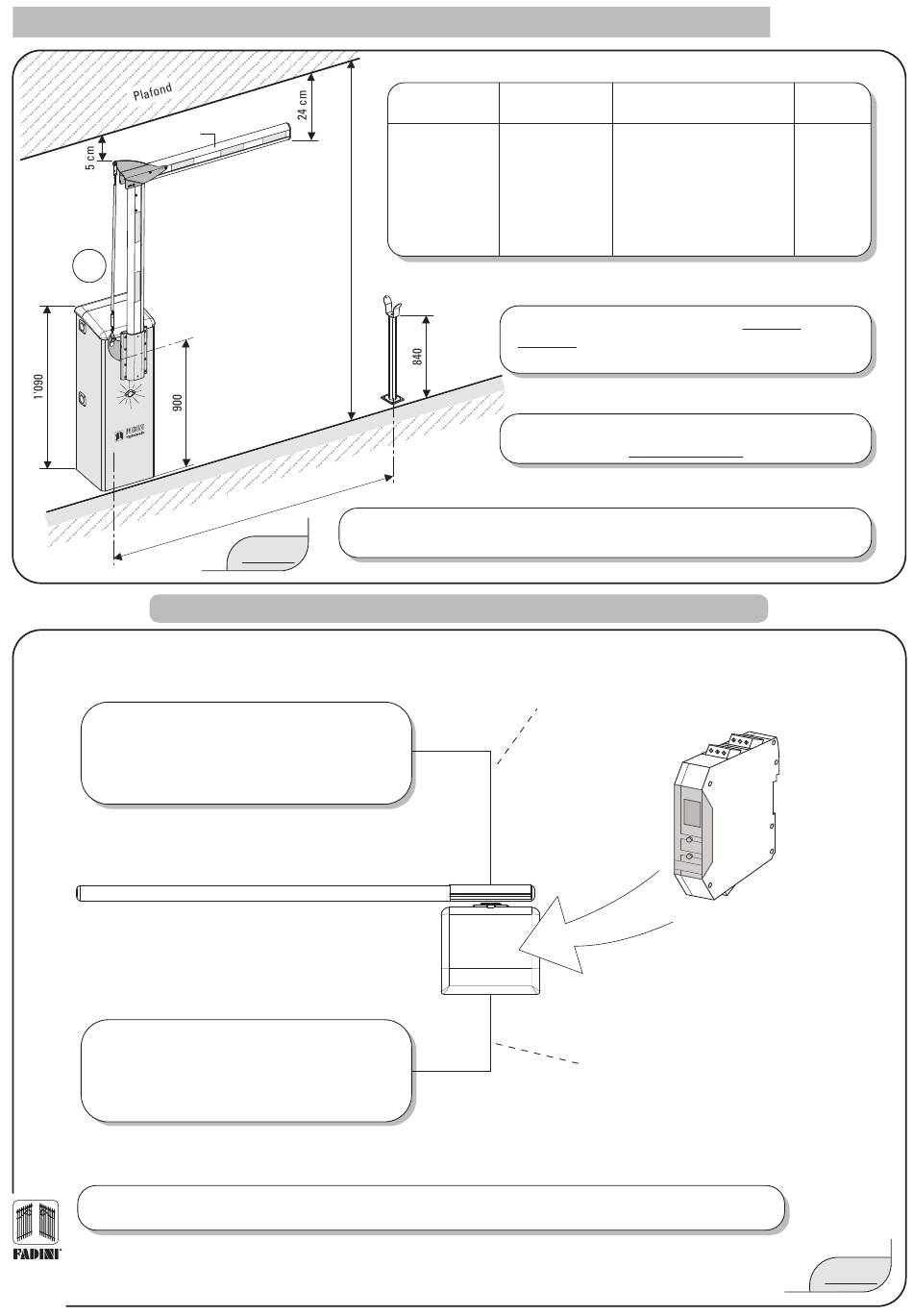

En fonction des exigences d'installation il est possible d'appliquer à la Bayt 980 une Articulation, en
suivant les indications reportées dans la Fig.15.
FIG. 15
INSTALLATION BAYT 980 AVEC SPIRE MAGNETIQUE
Hauteur plafond Longueur lisse
H A
2,50 m 1,60 m
2,70 m 1,80 m
2,80 m 1,90 m
3,00 m 2,10 m
3,70 m 2,80 m
4,10 m 3,20 m
- La lisse B est fournie dans les longueurs de 2,10 mètres ou bien de
3,20 mètres, en fonction de la fermeture C à effectuer.
- La longueur C est le résultat de la somme de A+B.
Réf. des 5257 - Bayt 980 déjà préparée pour l'articulation.
Câble électrique d'alimentation spire magnetique
longueur totale = 10 mètres
à partir du détecteur
Bayt 980
Longueur tirant métallique
L
1,25 m
1,45 m
1,55 m
1,75 m
2,45 m
2,85 m
GAUCHE
- Version -
Détecteur de véhicule
Câble électrique d'alimentation spire magnetique
longueur totale = 10 mètres
à partir du détecteur
Bayt 980
Temps
d'ouverture
4 sec
4 sec
4 sec
8 sec
8 sec
8 sec
FIG. 16
