fadini BAYT 980 Manuel D'instructions page 7

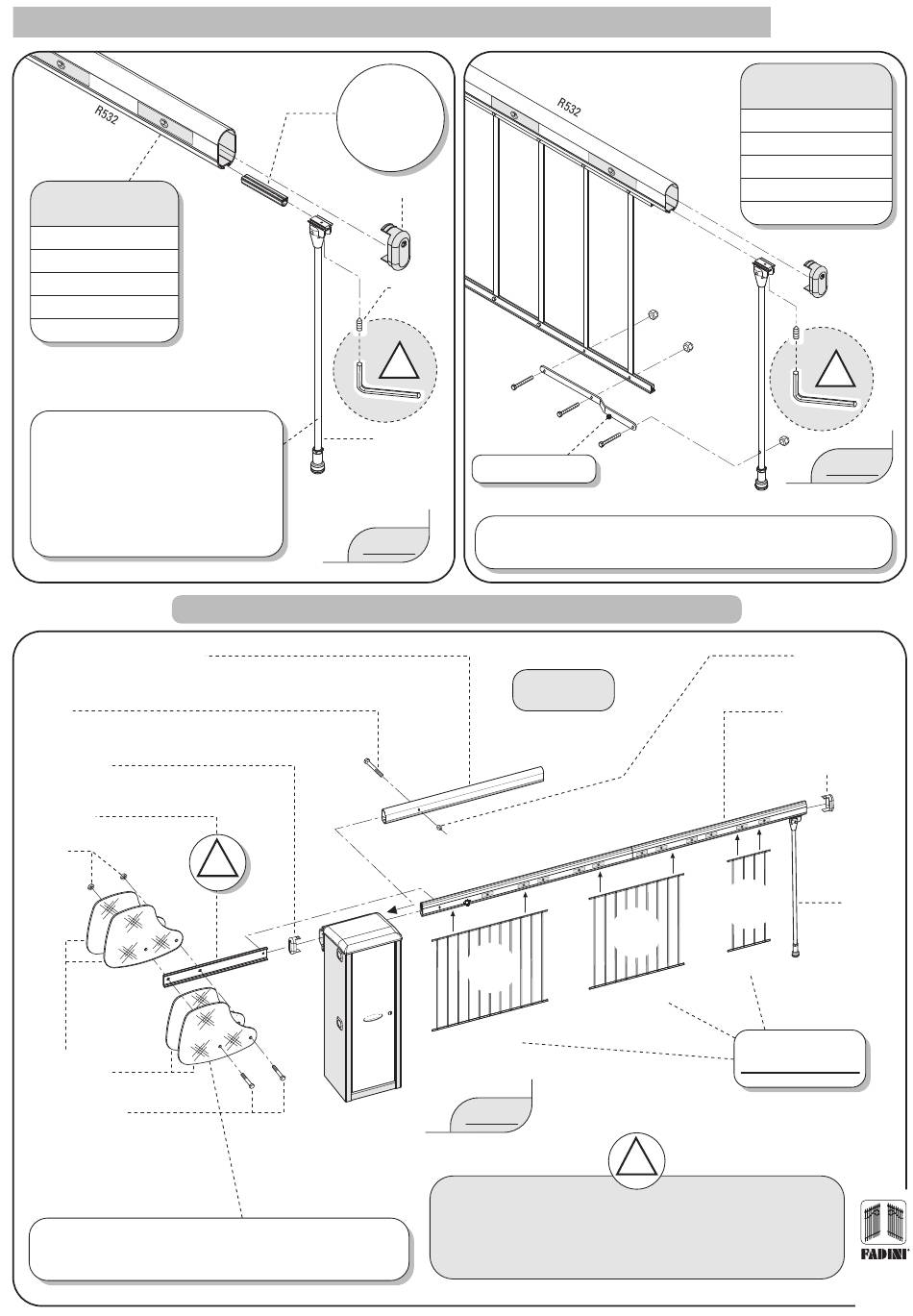

FIXATION DU PIED ARTICULE
Lisse en aluminium
- R532 -
de mètres ............. 4,20
" " .................. 5,30
" " .................. 6,40
" " .................. 7,40
" " .................. 8,50
Dans les installations où le Pied Articulé est
prévu, il est nécessaire d'insérer dans la fente
spéciale sous la lisse de mouvement "R532",
une pièce en caoutchouc de 15 cm (qui amortit
le choc en phase fermeture de la lisse) et
ensuite le pied articulé, avec l'attache
correspondante. Serrer ensuite le tout avec
l'élément d'arrêt (Fig.12).
Lisse de renfort R533 - mètres 3,0
Vis M8x65 T.E.
zinguée
Bouchon de
fermeture lisse
Support d'attache
contrepoids
Ecrous
1
2
3
4
Contrepoids
(10 Kg chacun)
Vis d'accrochage
Dans les installations de la Bayt 980 avec lisses de longueur égale ou
supérieure à 6,40 mètres et avec grille, il est nécessaire d'appliquer des
Contrepoids avec des vis, des écrous et un support d'attache. (Fig. 14).
Profil en
caoutchouc
de 15cm
Bouchon lisse
Pied articulé
FIG. 12
INSTALLATION CONTREPOIDS SUR BAYT 980
!
0
T 9 8
B A Y
ca
ina mi
Ole od
Elément
d'arrêt
!
Lame de jonction
Dans le cas d'une configuration avec grille il est par ailleurs nécessaire de fixer
une lame de jonction entre le pied et la grille, en utilisant les écrous et boulons
respectifs (Fig.13).
Bayt 980
version droite
D
D
= 2,09m
FIG. 14
Important: le nombre de contrepoids dans les différentes installations varie
en fonction de la longueur de la lisse appliquée et de la présence
ou non de la grille (Voir tableau Fig. 35, pg. 20).
Important: la longueur des vis d'accrochage des contrepoids varie en
fonction du nombre de contrepoids appliqués.
avec grille en aluminium
de mètres ............... 3,80
" mètres ................ 4,75
" mètres ................. 5,89
" mètres ................ 6,84
" mètres ................ 7,98
F
E
F
= 0,57m
E
= 1,71m
Grille en aluminium
MODULES STANDARD
!
Bayt 980
Lisse R532
!
FIG. 13
Ecrou M8 zingué
Lisse R532 en
aluminium anodisé
Bouchon de
fermeture lisse
Pied
articulé
l'ouvre-portail
Made in Italy
7
