fadini BAYT 980 Notice D'instructions
Masquer les pouces
Voir aussi pour BAYT 980:
- Manuel d'instructions (20 pages) ,
- Mode d'emploi (25 pages) ,
- Guide rapide (2 pages)
Manuels Connexes pour fadini BAYT 980
Sommaire des Matières pour fadini BAYT 980

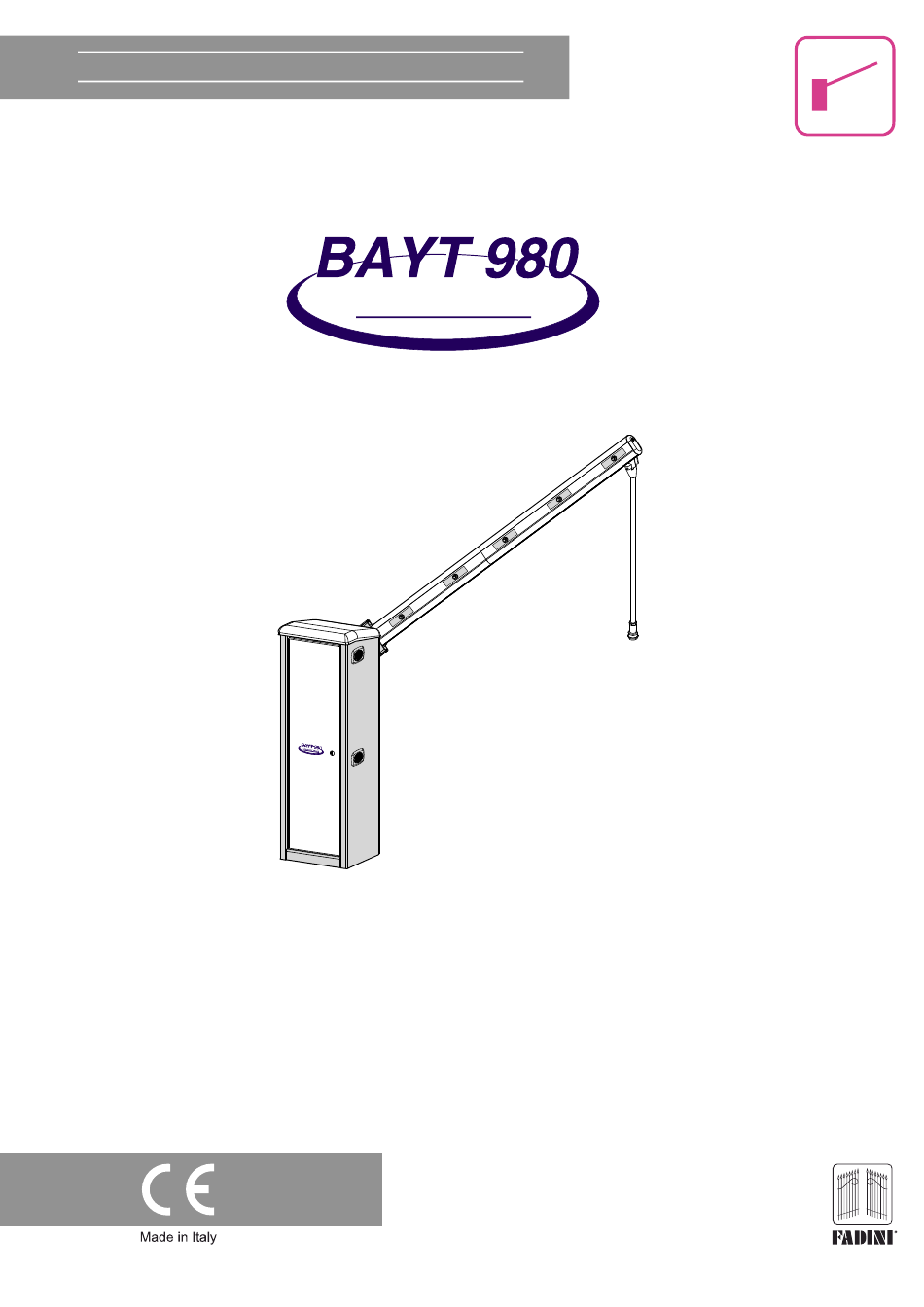

- Page 1 Notice d’instructions 1 - 28 pages Hydraulique Barrière hydraulique pour passages routiers de 3 à 8 mètres EN 13241 EN 12453 EN 12445 l’ouvre-portail...
- Page 2 DECLARATION DE CONFORMITE CE: Meccanica Fadini snc (Via Mantova, 177/A - 37053 Cerea - VR - Italy) déclare sous sa propre responsabilité que Bayt 980 est conforme à la directive machines 2006/42/CE, en outre: est commercialisée pour être installée comme “installation automatisée”, avec les accessoires et les composants originaux indiqués par l’entreprise de construction.
- Page 3 Fig. 1 10. Pied xe avec fourche (en option) IDENTIFICATION DE LA BAYT 980 DROITE ET GAUCHE La barrière routière Bayt 980 se distingue dans les versions droite et gauche, en fonction de la manière dont on l’observe de l'extérieur de l'installation: dans tous les cas la poussée...
- Page 4 MISE EN PLACE DES PLAQUES D'ANCRAGE DES DEUX BARRIERES Pour les installations qui requièrent deux barrières Bayt 980 il est nécessaire de prévoir aussi une conduite souterraine de communication entre les deux fûts, pour le raccordement des photocellules ou de tous les autres accessoires et pour les câbles d'alimentation (Fig.
- Page 5 à l’ éventuelle application de l'électro-aimant d'ancrage (en option) sur la lisse en aluminium, entre la barrière et le pied xe avec fourche; cette opération doit être effectuée après la xation de la plaque de fondation Bayt 980, en alignant le coin du fût avec le coin du pied xe (Fig.
- Page 6 Important: toute l'installation doit être mise à la terre. Fig. 7 COMMENT RENDRE LA BAYT GAUCHE EN BAYT DROITE ET INVERSEMENT Cette opération est nécessaire si la Bayt 980 fournie doit être inversée, pour les besoins de l’installation ou sur demande spéci que du client. Gauche - Sx...
- Page 7 BAYT 980 barrière routière hydraulique INSTALLATION DE LA LISSE DE MOUVEMENT ET POSSIBLES COMBINAISONS La lisse de mouvement R532 en aluminium est xée au support qui se trouve sur le côté du fût, face à l'entrée à interdire. Pour effectuer cette opération il est nécessaire tout d'abord de desserrer les huit vis de...
- Page 8 INSTALLATION DES CONTREPOIDS SUR BAYT 980 Dans les installations de la Bayt 980 avec lisses de longueur égale ou supérieure à 6,40 mètres et avec grille, il est nécessaire d'appliquer des contrepoids avec des vis, des écrous et un support de raccord (Fig. 14).
- Page 9 BAYT 980 barrière routière hydraulique APPLICATION DE LA LISSE ARTICULEE AU FUT En fonction des exigences d'installation il est possible d'appliquer à la Bayt 980 une articulation, en suivant les indications reportées dans la Fig. 15. Hauteur Longueur Longueur xe tirant...
- Page 10 Miri 4 (1) dans la position externe du couvercle - Fig. 18. • Replacez le couvercle sur le Fût (17) et xez avec les trois vis de M8, de manière à couvrir le fût Bayt 980, comme présenté dans la Fig.
- Page 11 BAYT 980 barrière routière hydraulique RACCORDEMENTS ELECTRIQUES POUR N° 1 BAYT 980 AU PROGRAMMATEUR ELPRO 980 Centrale Cos 982, coupure tension, fin de course et led bleue sont déjà raccordés comme pre-set d’usine . Pour des explications plus détaillées sur toutes les fonctions automatique/semi-automatique, homme mort et branchement horloge, il est conseillé...
- Page 12 • Elpro 980 slave: alimentez la carte, faites un pontage parmi les connexions NF (blocage, photocellule et contacts de sécurité) et enfin brancher le moteur et les fins de course de la Bayt 980 slave. Positionnez le dip-switch 12 = ON.
- Page 13 REGLAGE DE LA LISSE EN POSITION HORIZONTALE ET VERTICALE La barrière hydraulique Bayt 980 dispose d'un système simple mais efficace, pour régler, la position de la lisse de mouvement, en ouverture et en fermeture, comme indiqué dans la Fig. 22.
- Page 14 REGLAGE DE LA LISSE EN OUVERTURE (Fig. 24) Important: le réglage de la lisse Bayt 980 est éffectué à l’usine. Vérifiez donc la réelle nécessité d’intervention pour effectuer un autre réglage au moment de l’installation de la barrière hydraulique, en faisant avant tout quelque manoeuvre d’ouverture et de fermeture.
- Page 15 BAYT 980 barrière routière hydraulique ENTRETIEN NORMAL Il est nécessaire d'effectuer régulièrement un entretien de la barrière Bayt 980, en mettant de la graisse avec les instruments appropriés (Fig. 26). Important: il est recommandé de mettre de la graisse tous les trois mois sur les deux points ici représentés.
- Page 16 POSSIBILITE D’INSTALLATION DE LA LISSE EN ALUMINIUM AVEC VOYANTS A LED En cas d’installation de la Bayt 980 avec voyants à led, on peut brancher le dispositif de commande Al.Flex 34 et avoir un clignotement alterné sans pause ou bien un clignotement alterné de type “flash” (Fig. 29).
- Page 17 BRANCHEMENTS AUX LED DE SIGNALISATION DE LA LISSE DE MOUVEMENT DE LA BARRIERE Led intégrées sur les lisses de la barrière routière BAYT 980 qui permettent d'avoir lumière rouge ou lumière verte (Fig. 30). + Bleu common...
- Page 18 BRANCHEMENTS AUX LED DE SIGNALISATION DE LA LISSE DE MOUVEMENT DE LA BARRIERE (AVEC CODE 7283L) Led intégrées sur les lisses de la barrière routière BAYT 980 qui permettent d'avoir lumière rouge (lisse en position horizontale et en mouvement) et lumière verte (lisse en position verticale/passage ouvert aux véhicules). (Fig. 31).
- Page 19 BAYT 980 barrière routière hydraulique DIMENSIONS FUT ET ACCESSOIRES SPECIFIQUES 360 mm longueur utile 2,85 - 3,85 - 4,95 6,05 - 7,05 - 8,15 m max 460 ø 80 ø 80 • Crosses filetées zinguées: M14x200 En fer zingué. • Entraxe trous crosses: 200x200 Poids 10 kg chacun •...
- Page 20 Important: pas introduire de l'huile dans le réservoir; il est déjà approvisionné. Pour vérifier le niveau d'huile dans le réservoir de la Cos 982, le vérin doit être perpendiculaire au fût de la Bayt 980. Fig. 33 TABLEAU RECAPITULATIF DES APPLICATIONS POSSIBLES Caractéristiques...
- Page 21 BRIDE ALA.180 POUR LA PROTECTION DE LA LISSE ET DU FUT EN CAS DE COLLISION La bride ALA.180 est un accessoire pour la BAYT 980 (article 9897L) qui permet l’ouverture (rotation) de la lisse dans la direction de la collision avec un véhicule et elle est conçue pour protéger les principaux composants structurels de l’automatisme BAYT 980 et de la lisse.
- Page 22 BAYT 980 barrière routière hydraulique INSTALLATION ALA.180 Vérifier la longueur utile de la lisse. ALA.180 + 42 cm Fig. 37 Fig. 38...
- Page 23 BAYT 980 barrière routière hydraulique PROCEDURE POUR LA FIXATION DE LA LISSE A LA BRIDE ALA.180 SANS led Ø 10 Ø 10 Lisse AVEC led Après avoir introduit la lisse en Avant de serrer bien la vis avec le contre-écrou M10, appui, serrez bien les vis du joint.
- Page 24 BAYT 980 barrière routière hydraulique PROCEDURE DE RECUPERATION DE LA LISSE ET DE LA BRIDE ALA.180, APRES UNE COLLISION M6x14 Avant de serrer bien la vis avec le INOX contre-écrou M10, assurez-vous que la lisse soit perpendiculaire (verticale à l’ouverture).
- Page 25 Fig. 41 BAYT 980 AVEC ELECTROVANNE Avec le modèle Bayt 980 avec électrovanne 24 Vdc, il est possible, en l'absence de courant électrique, d'ouvrir la lisse manuellement, sans avoir à agir sur le déverrouillage manuel. La lisse en position verticale reste fixe grâce au bloc hydraulique.
- Page 26 Pour l'automatisation, un contrôle de maintenance est recommandé au moins tous les 6 mois, tandis que pour les équipements électroniques et les systèmes de sécurité, un contrôle de maintenance mensuel. Meccanica Fadini snc décline toute responsabilité en cas de non-respect de la technique d'installation correcte et / ou d'une maintenance incorrecte du système.
- Page 27 ATTENTION: Ce document contient le registre des installations, entretiens, réparations et améliorations ordinaires et extraordinaires, tout fait en utilisant les pièces originales FADINI. Ce document, en tant que tel, doit être disponible pour inspections par organismes compétents, et une copie doit être remise à...
- Page 28 Pression max. 40 atm Fréquence 50 Hz Pompe P6 - P8 - P16 Tension d'alimentation 230 Vac Type d'huile Oil Fadini - art. 708L Courant absorbé 2,4 A Volume réservoir 2,5 litres Condensateur 25 µF Poids statique 22,5 kg Vitesse de rotation moteur 1.350 rpm...
