ANNEXE A
Solution de remplacement pour le revêtement
protecteur de plancher
Tous les matériaux de protection de plancher doivent être incombus-
tibles, c'est-à-dire en métal, en briques, en pierres ou en panneaux de
fibres minérales. Aucun matériau combustible ne peut être utilisé.
Suivez ce qui suit afin de déterminer si le revêtement de
plancher alternatif proposé respecte les exigences stipulées dans
cette notice.
Coefficient R = résistance thermique
Coefficient K = conductivité thermique
Coefficient C = conductance thermique
1. Convertir les spécifications en coefficient R;
a.
si le coefficient R est donné, aucune conversion n'est
requise.
b.
Si le coefficient K est donné avec une épaisseur requise
(t) en pouces : R = 1/K XT.
c.
Si le coefficient C est donné : R = 1/C.
2. Déterminez le coefficient R du revêtement protecteur du plancher
alternatif.
a.
Employez la formule de l'étape 1 pour convertir les valeurs
non exprimées en tant que « R ».
b.
Pour des couches multiples, ajoutez le coefficient R de
chaque couche afin de trouver le coefficient R total.
c.
Si le coefficient R total du système est plus grand que le
coefficient R du revêtement protecteur de plancher spécifié, la
solution de rechange est acceptable.
Exemple :
Le revêtement de plancher spécifié devrait avoir une épaisseur
de 20 mm (3/4 po) avec un facteur K de 0,84. L'alternative propo-
sée est constituée de briques de 102 mm (4 po) comportant un
coefficient C de 1,25 par-dessus un panneau de fibres minérales
ayant un coefficient K de 0,29.
Étape 1. Employez la formule précédente pour convertir les
spécifications au coefficient R. R = 1 x T = 1/.84 x .75 = .893
Étape 2. Calculez le coefficient R du système proposé.
• Briques de 102 mm (4 po) d'un coefficient C – 1,25, donc
• Coefficient R des briques = 1/C -1/1,25 = 0,80
•Panneau minéral 4 mm (1/8 po) d'un coefficient K = 0,29 donc
• Coefficient R du panneau minéral = 1/0,29 X 0,125 – 0,431
Coefficient R total = R briques + R panneau minéral =
0,8 + 0,431 = 1,231
Étape 3. Comparez le coefficient R du système proposé = 1,231 au
coefficient spécifié de 0,893. Puisque le coefficient R est plus grand
que requis, le système est efficace.
Définitions:
Conductance thermique =
C =
Btu
=
W
(hr)(ft2)(F)
(m2)(K)
Conductivité thermique =
k =
Btu
=
W
(hr)(ft2)(F)
(m2)(K)
Résistance thermique =
(ft2)(hr(F)
=
R =
Btu
22
=
(Btu)
(hr)(ft)(F)
(m2)(K)
W
Installation du niveleur de pattes
Deux niveleurs de pattes à vis sont inclus dans le
«miscelaneous kit» inclu dans le foyer. Ces niveleurs
sont conçus pour aider à ajuster et fixer le foyer s'il
y a des irrégularités entre le devant et l'arrière de la
base du foyer.
Examinez le plancher du foyer pour identifier
toute différence de niveau entre le devant, l'arrière
et les côtés. Insérez l'encastrable dans le foyer pour
déterminer si les niveleurs seront nécessaires.
S'ils sont appropriés, installez les vis de nivelage
dans les trous perforés situés dans le plancher de
l'appareil, approximativement 6" devant l'arrière de
la boîte à feu. Ajustez le niveau lattéral et vertical.
Installation de la poignée de porte
Les composants de la poignée de porte sont inclus
dans un sac séparé dans la trousse des divers compo-
sants dans la chambre de combustion. Installez les
pièces selon l'ordre illustré à la figure 21 à l'aide d'un
tournevis Phillips.
Poignée
Écrou
hexagonal M6
Rondelle
Rondelle isolante
Manche du bouton Boulon Phillips

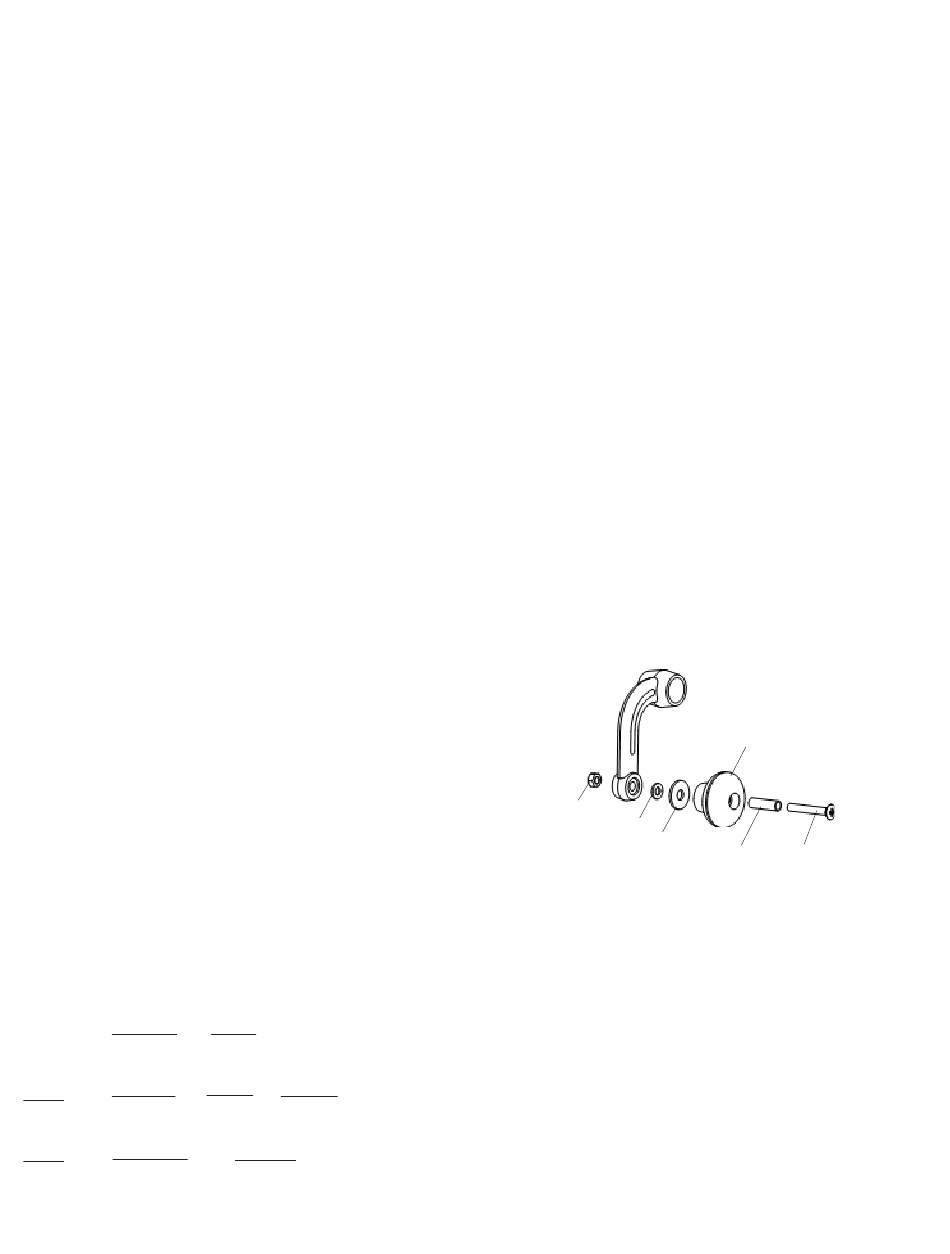

Figure 21. Assemblage de la poignée de porte.
Bouton de bois
M6 x 40
