Au sujet de L'outil de Diagnostic
AFFICHAGE DES FONCTIONS
4.
Bouton BAS – En mode MENU, permet de faire défiler les
choix de menus vers le BAS. Lorsque l'appareil est relié à un
véhicule (mode LINKED), permet de faire défiler l'écran actuel pour
voir d'autres informations.
5. DEL VERTE - Cette DEL indique que tous les systèmes du moteur
fonctionnent
fonctionnent; elles font leur vérification de diagnostic et il n'y a
aucun CPD).
6. DEL JAUNE - Cette DEL indique qu'il y a peut-être un problème. Il y
a un CPD «en suspens» et (ou) certaines sondes qui mesurent les
émanations du véhicule ont fait leur vérification de diagnostic.
7. DEL ROUGE - Cette DEL indique qu'il y a un problème dans l'un des
systèmes du véhicule au moins. La DEL rouge est également utilisée
pour montrer qu'il y a des CPD. Les CPD sont affichés à l'écran à
cristaux liquides du l'outil de diagnostic. Dans ce cas, le voyant
indicateur de problème de fonctionnement («Check Engine» (vérifier le
moteur)) du tableau de bord du véhicule s'allume et reste allumé.
8. Écran d'affichage - Cet écran affiche les résultats de la vérification,
les fonctions du l'outil de diagnostic et les informations sur l'état de
la vérification. Voir la rubrique «AFFICHAGE DES FONCTIONS» ci-
dessous pour avoir de plus amples détails.
9. CÂBLE - Le câble permet de raccorder l'outil de diagnostic au
connecteur de liaison des transmissions (CLT) du véhicule.
AFFICHAGE DES FONCTIONS
Consultez la Figure 2 pour savoir où se trouvent les indicateurs 1 à 15
ci-dessous.
1. Champ « I/M MONITOR STATUS » (État de préparation pour l'I/M)
- Ce champ identifie la zone d'état de préparation pour l'I/M.
4
normalement
2
1
3
4
5
6
7
9
13

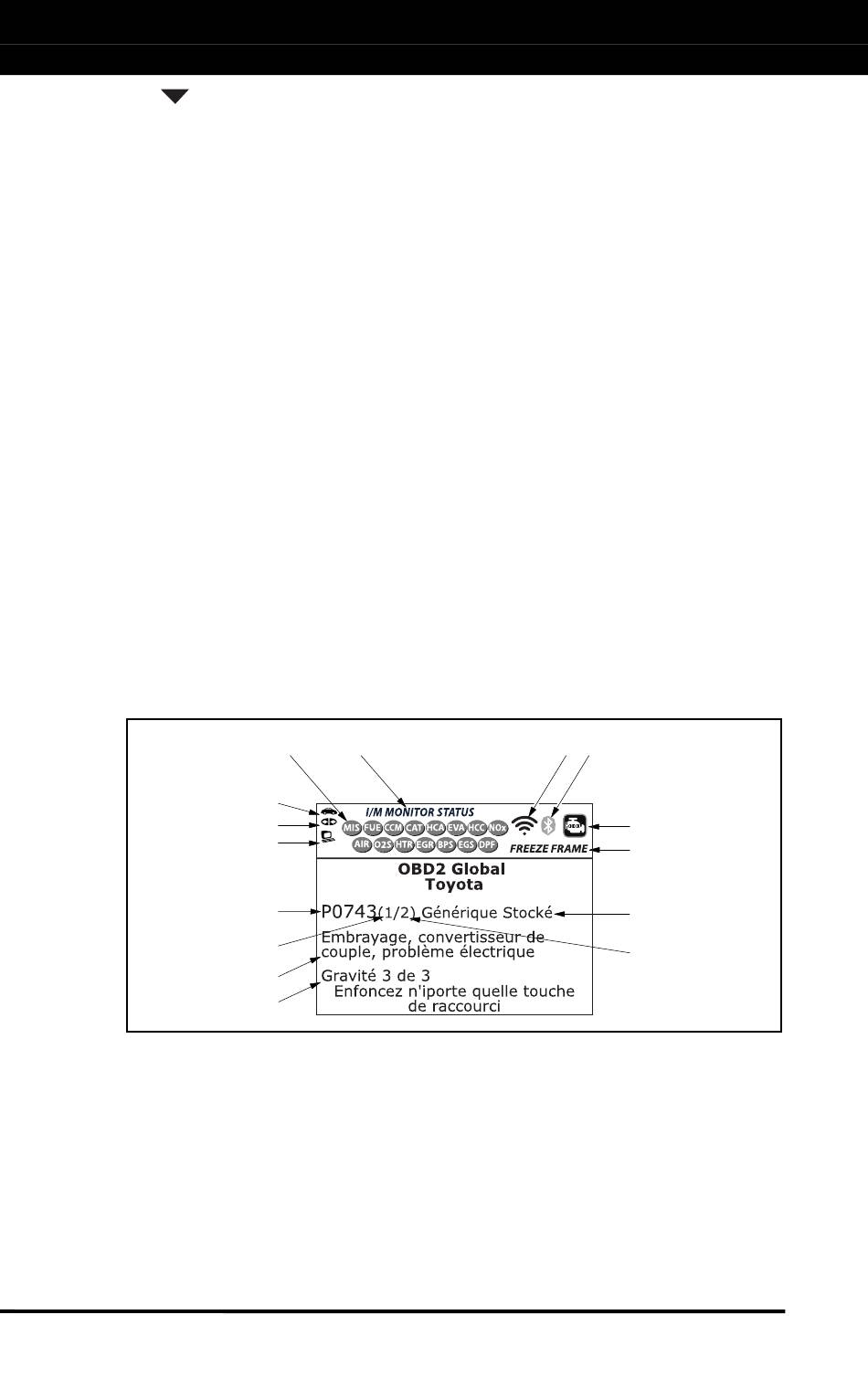

Figure 2. Affichage des Fonctions
(toutes
les
sondes
15
14
du
véhicule
10
11
12
9
