Levelflex M FMP41C 4...20 mA HART
Gamme de température de
process
Limites de pression de process
Coefficient diélectrique
Endress+Hauser
10.1.5 Conditions d'utilisation : process

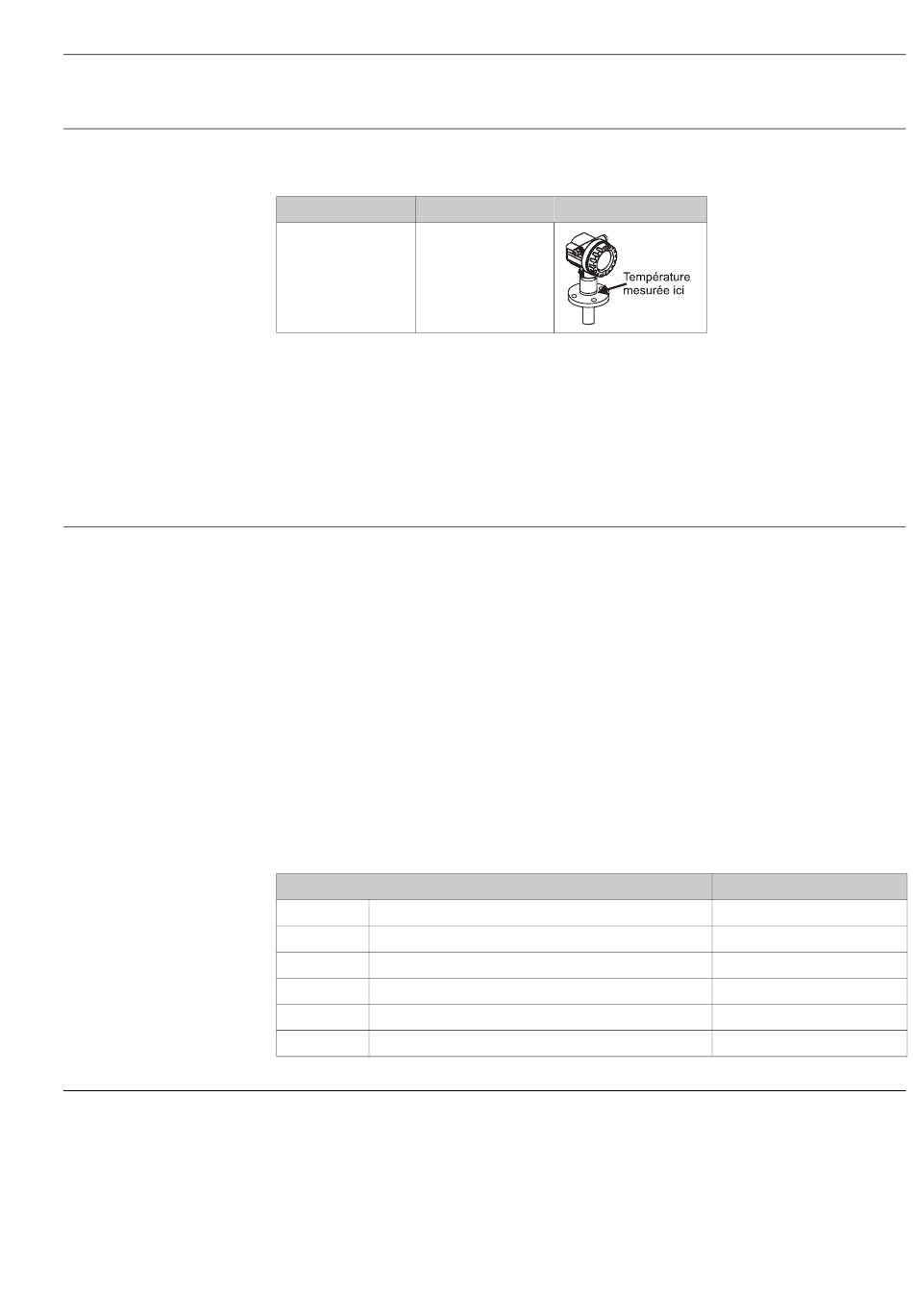

La température maximale admissible au raccord process (point de mesure voir figure) dépend du
raccord process commandé :
Température min. Température max.
-40 °C
Des températures de process élevées (> 150 °C) peuvent, le cas échéant, accélérer la diffusion du
produit de process à travers le revêtement de la sonde, ce qui peut réduire la durée de vie.
Recommandation : utiliser le FMP45.
Pour FMP41C avec adaptateur universel E+H : 0 °C...150 °C
Capacité de charge latérale de la sonde à tige : 30 Nm
Cette gamme peut être réduite selon le raccord process sélectionné.
La pression nominale (PN) indiquée sur les brides se rapporte à une température de référence de 20 °C,
pour les brides ASME 100 °F. Tenez compte des dépendances pression-température.
Pour les valeurs de pression autorisées sous des températures élevées, référez-vous aux normes :
• EN 1092-1: 2001 Tab. 18
Etant donné leur propriété de stabilité à la température, les matériaux 1.4404 et 1.4435 (inox
316L) sont regroupés sous 13E0 dans EN 1092-1 Tab. 18. La composition chimique de ces deux
matériaux peut être identique.
• ASME B 16.5a - 1998 Tab. 2-2.2 F316
• ASME B 16.5a - 1998 Tab. 2.3.8 N10276
• JIS B 2220
Dépend du raccord process, -1...40 bar (sur l'ensemble de la gamme de température).
FMP41C avec :
• Adaptateur universel Endress+Hauser : max. 6 bar
• Clamp voir tableau suivant :
Variante
TCK Tri-Clamp ISO2852 1-1/2", PTFE >316L
TDK Tri-Clamp ISO2852 2", PTFE >316L
TFK Tri-Clamp ISO2852 3", PTFE >316L
TJK Tri-Clamp ISO2852 1-1/2", PTFE >316L, 3A EHEDG
TLK Tri-Clamp ISO2852 2", PTFE > 316L, 3A, EHEDG
TNK Tri-Clamp ISO2852 3", PTFE > 316L, 3A, EHEDG

r  1,6
• Sonde à tige :
+200 °C
Caractéristiques techniques
Pression (bar/psi)
16 (232)
16 (232)
10 (145)
16 (232)
16 (232)
10 (145)
