Montage
14
3.3.1 Electronique
Les variables process résultantes sont délivrées à l'aide des variables dynamiques du protocole
HART. Les variables de process peuvent être affectées de façon flexible aux variables dynamiques
(première, seconde, troisième, quatrième valeurs).
Variables dynamiques Affectation possible des variables de process
du protocole HART
Première valeur (PV) • Interface (par défaut)
• Niveau total
• Epaisseur du produit supérieur (phase supérieure)
Seconde valeur (SV) • Niveau total (par défaut)
• Interface
• Epaisseur du produit supérieur (phase supérieure)
Troisième valeur (TV) • Epaisseur du produit supérieur (phase
supérieure) (par défaut)
• Interface
• Niveau total
• Amplitude du signal du niveau total
Quatrième valeur (QV) Amplitude du signal du niveau d'interface
3.3.2 Utilisation du convertisseur de boucle HART HMX50
Les variables dynamiques du protocole HART peuvent être converties en section 4...20 mA à l'aide
du convertisseur de boucle HART HMX50. Les variables sont assignées à la sortie courant et les
gammes de mesure à chaque paramètre dans le HMX50.
Levelflex M
HART
Alimentation

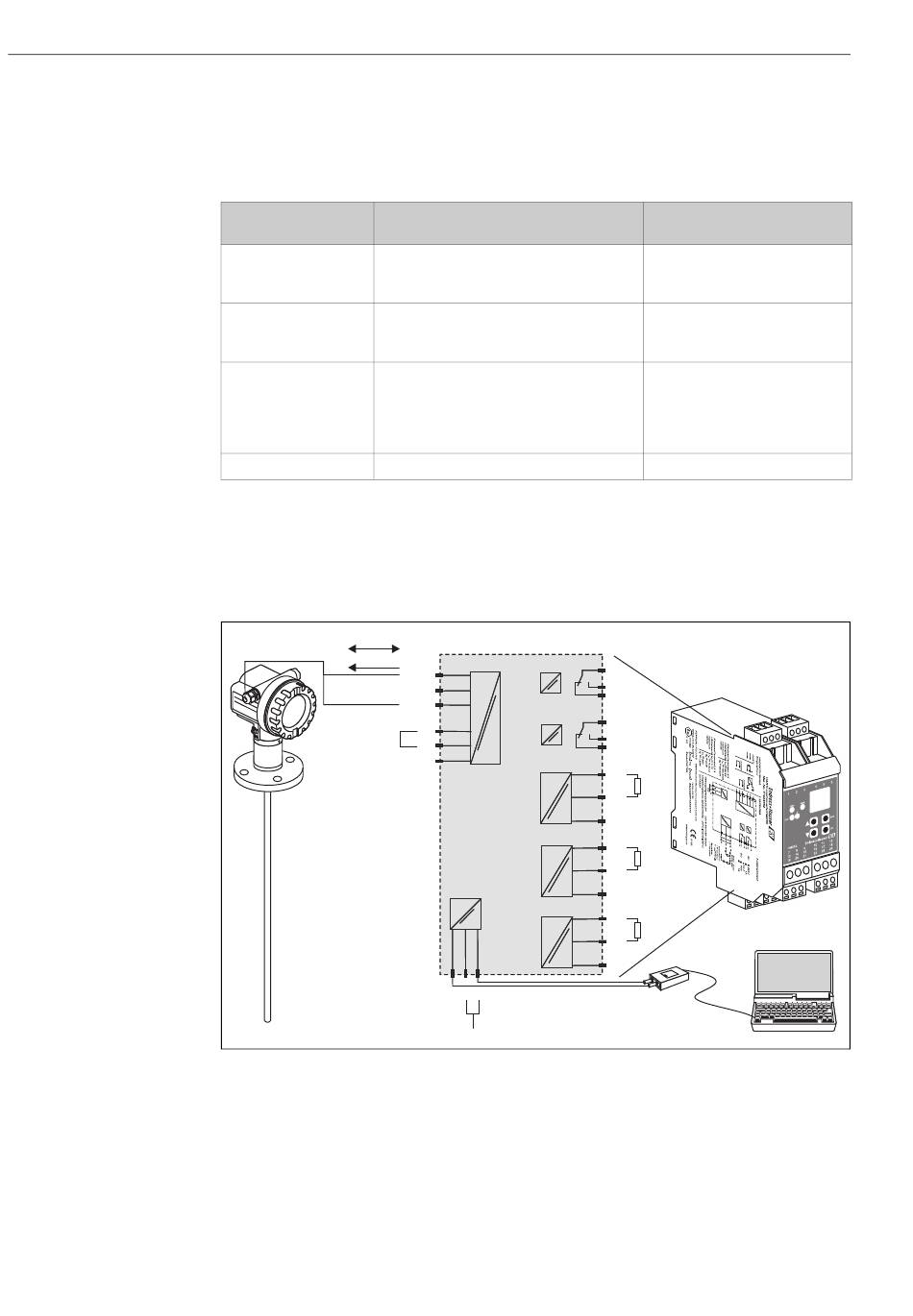

Schéma de raccordement du convertisseur de boucle HART HMX50 (exemple : appareil 2 fils passif et sorties courant
connectées comme source de courant)
Le convertisseur de boucle HART HMX50 peut être commandé avec la référence 71063562.
Documentation complémentaire : TI00429F/00/EN et BA00371F/00/EN.
Eingang Relais 1
Relais 1
Entrée
1
+
+ 2
-
3
Relais 2 Relais 2
Relais 2
4
5
6
Stromausgang 1
Sortie courant 1
Stromausgang 2
Sortie courant 2
versorgung
Alimentation
Sortie courant 3 Stromausgang 3
22 23 24
24V DC
Levelflex M FMP41C 4...20 mA HART
Remarque
La "première valeur" est affectée de
façon permanente à la sortie courant
4...20 mA.
—
—
Pas de variable affectée
10
HART Loop Converter HMX50
11
12
16
17
18
7
8
9
13
14
15
19
20
Commubox
FXA191/195
21
HART
L00-FMP40xIx-04-00-00-de-004
