4.2 Raccordement de l'unité de mesure

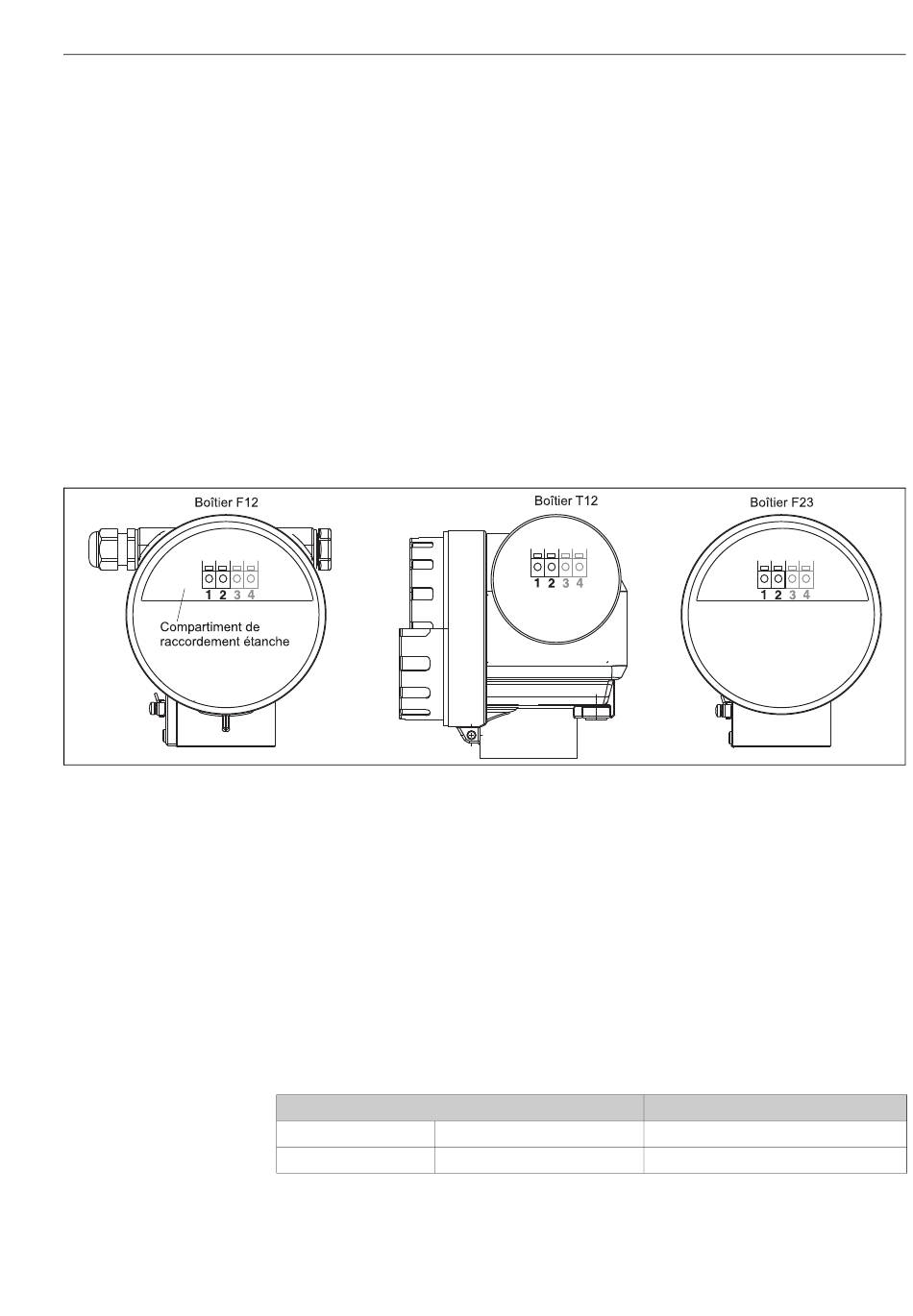

Compartiment de raccordement
Trois boîtiers sont disponibles :
• Boîtier aluminium F12 : avec compartiment de raccordement étanche pour :
– Standard,
– Ex ia.
• Boîtier aluminium T12 : avec compartiment de raccordement séparé pour :
– Standard,
– Ex e,
– Ex d,
– Ex ia (avec parasurtenseur).
• Boîtier F23 inox 316L (1.4435) pour :
– Standard,
– Ex ia.
Après le montage, le boîtier peut être tourné de 350° pour faciliter l'accès à l'afficheur et au
compartiment de raccordement.
Les caractéristiques de l'appareil sont indiquées sur la plaque signalétique avec les informations
essentielles concernant la sortie analogique et la tension électrique.
Rotation du boîtier en rapport avec le câblage, voir "Rotation du boîtier",  ä 20.
Charge HART
Charge min. pour communication HART : 250 
Mise à la terre
Une mise à la terre correcte sur la borne de terre (à l'extérieur du boîtier) est nécessaire pour obtenir
la sécurité CEM.
Presse-étoupe
Type
Standard, Ex ia, IS Matière synthétique M20x1,5
Ex em, Ex nA Métal M20x1,5
Bornes
Pour sections 0,5...2,5 mm
2
L00-FMR2xxxx-04-00-00-de-019
Surface utile
5...10 mm
7...10,5 mm
Câblage
23
