INSTALLATION
INSTALLATION DE LA CHAUDIÈRE - MONTAGE MURAL
Recommandations essentielles au bon fonctionnement de l'appareil
•
La chaudière doit être fixée sur une surface ininflammable.
•
Les bruits peuvent être amplifiés lorsque l'appareil est monté contre une paroi légère.
L'utilisation d'amortisseurs en caoutchouc peut atténuer cet effet.
•
Veiller à installer le support de l'appareil de niveau.
Monter l'appareil à l'aide du support livré
Voir "Montage mural - dimensions" à la page 17 pour les dimensions de montage.
1.
Forer deux trous de 75 mm de profondeur avec une mèche de 10, à la hauteur requise et en
respectant l'entre-axe indiqué ci-dessous.
2.
Fixer la fixation murale à l'aide des tire-fonds fournis.
3.
Accrocher la chaudière à la fixation murale.
RACCORDEMENT CHAUFFAGE

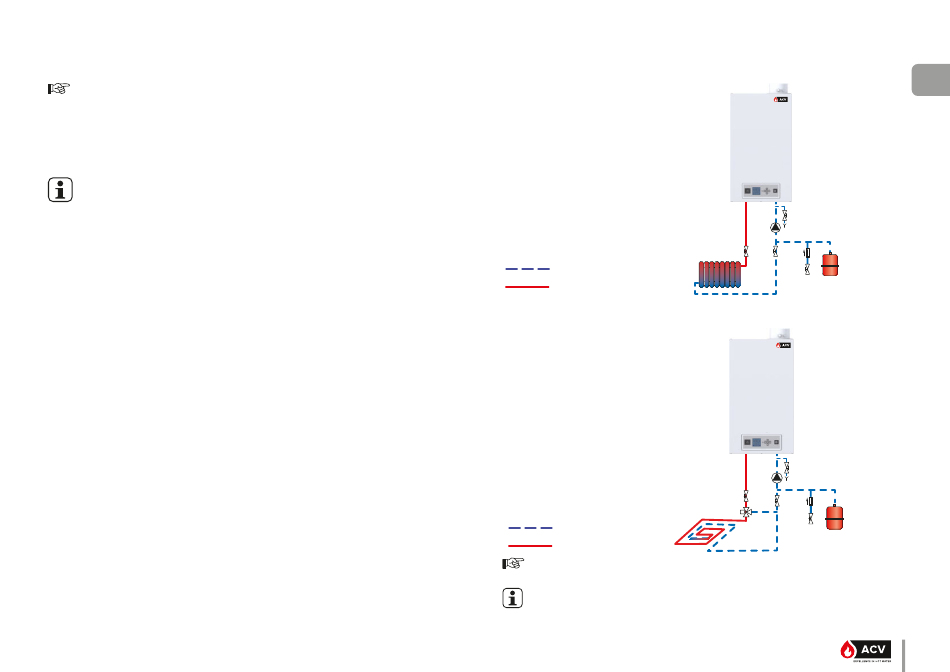

Raccordement type - haute température
RACCORDEMENT CHAUFFAGE
Légende
Raccordement type - haute température
1.
Vanne d'isolement
2. Circulateur (pas nécessaire si intégré à l'appareil)
3. Vanne de remplissage
Légende
4. Clapet anti-retour
1.
Vanne d'isolement
5. Vase d'expansion
2. Circulateur (pas nécessaire si intégré à l'appareil)
6. Soupape de sécurité (intégrée)
3. Vanne de remplissage
7.
Robinet de vidange
4. Clapet anti-retour
8. Purgeur automatique (intégré)
5. Vase d'expansion
6. Soupape de sécurité (intégrée)
7.
Robinet de vidange
8. Purgeur automatique (intégré)
Eau froide
Eau chaude
Eau froide
Eau chaude
Raccordement type - basse température
Légende
1.
Vanne d'isolement
Raccordement type - basse température
2. Vanne mélangeuse 3 voies
3. Circulateur (pas nécessaire si intégré à l'appareil)
Légende
4. Soupape de sécurité (intégrée)
1.
Vanne d'isolement
5. Vanne de remplissage
2. Vanne mélangeuse 3 voies
6. Clapet anti-retour
3. Circulateur (pas nécessaire si intégré à l'appareil)
7.
Vase d'expansion
4. Soupape de sécurité (intégrée)
8. Robinet de vidange
5. Vanne de remplissage
9. Purgeur automatique (intégré)
6. Clapet anti-retour
7.
Vase d'expansion
8. Robinet de vidange
9. Purgeur automatique (intégré)
Eau froide
Eau chaude
Le circuit chauffage doit être conçu de manière à garantir un débit continu dans la chaudière;
ce débit peut être perturbé si toutes les vannes thermostatiques sont fermées. Il y a lieu
Eau froide
dans ce cas de prévoir une dérivation.
Eau chaude
Pour des configurations d'installation supplémentaires, voir "Configuration et réglages de
l'installation" à la page 35 et le Manuel de l'installateur (ou la Notice de régulation de
l'ACVMax, selon la version logicielle, voir à la page 3).
