Agrisem DISC-O-MULCH Super Robust 6M Manuel D'utilisation Et Liste De Pièces page 27

Rep Référence
1 DOM21-01-501
2 DOM21-01-504
3 DOM21-01-506
4 DOM21-01-502
5 DOM21-01-503
6 DOM21-15-807
7 DOM21-15-804
8 RES-603
9 DOM21-01-661
10 DOM21-20-660
11 DOM21-09-001
12 DOM21-01-507
13 514130-75
14 25-095
15 DOM21-20-002
16 GE06-45
17 DOM21-34-501
18 DOM21-20-001
19 32-160-PB
20 36-140-PB
21 GC-10
22 CPD17C
23 VH10-016-FT
24 VH16-025-FT
25 EN24
26 R24M
27 R30M
28 EN30
29 DOM21-15-503
30 DOM21-15-501
31 DOM21-15-502
32 BF-517

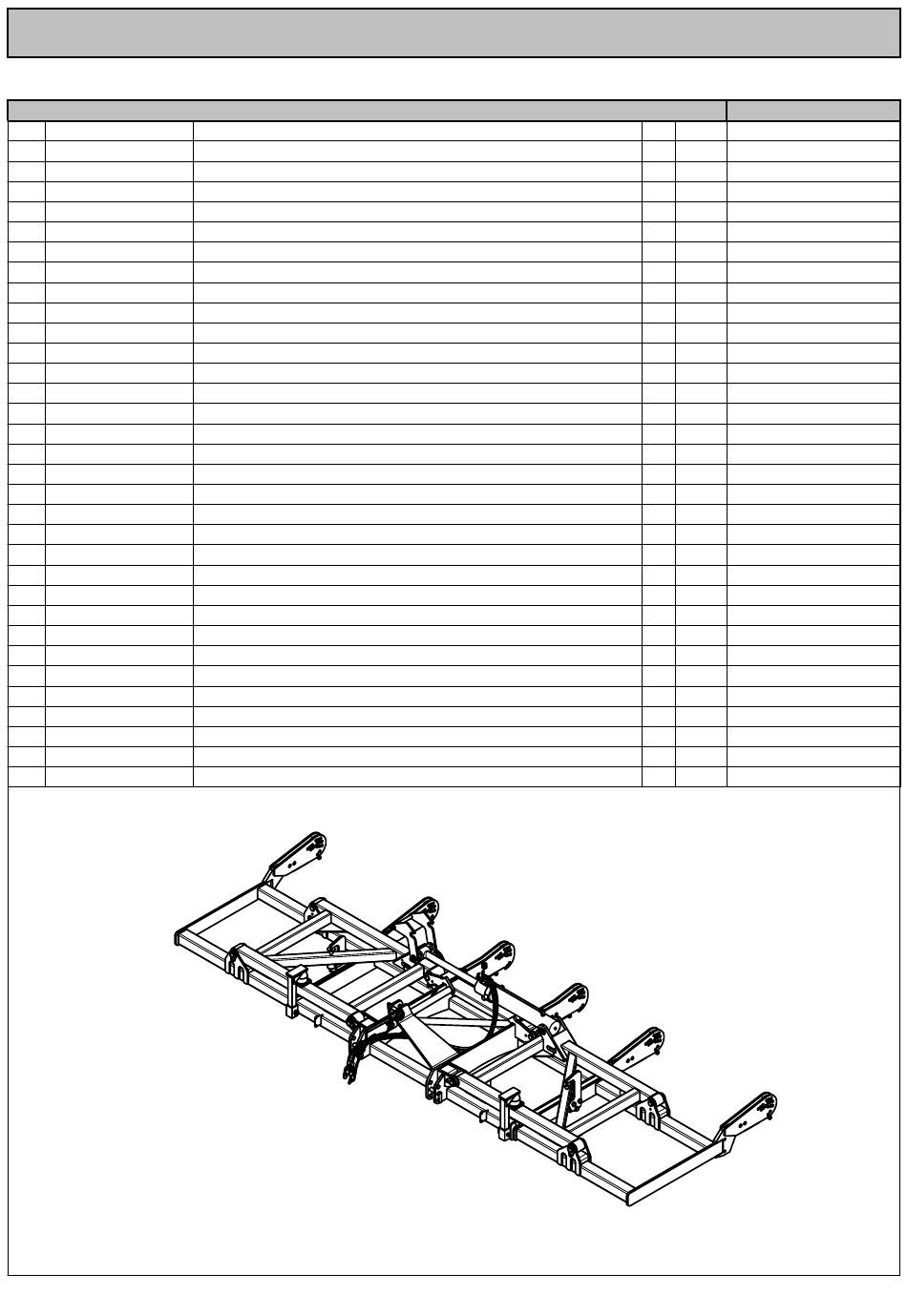

Kit châssis 6,00m repliable
Référence : DOM21-01-010
Désignation
Châssis robuste 3,00m
Châssis extension gauche - 6,00m
Châssis extension droite - 6,00m
Bras intermédiaire gauche
Bras intermédiaire droit
Axe vérin extension
Axe vérin extension côté tige
Ressort de traction Ø3,6 - Ø25 - 176
Crochet avant verrouillage ext
Goujon de crochet de verrouillage
Kit butée d'amortissement
Butée primaire
Butée d'armortissement
Axe Ø25 x 095 Cat.2
Kit vérin de sécurité DOM21 SR
Goupille élastique Ø6x45
Crochet de verrouillage arrière
Kit vérin DOM21 SR
Axe d'attelage Ø32 x 160 avec butée
Axe d'attelage Ø36 x 140 avec butée
Goupille Clips Ø10
Collier flexible double Ø17 complet
Vis H - M10 x 16 - 8.8 - zingué blanc
Vis H - M16 x 25 - 8.8 - zingué blanc
Ecrou Nylstop M24 - 8.8 - zingué blanc
Rondelle moyenne Ø24 - zingué blanc
Rondelle moyenne Ø30 - zingué blanc
Ecrou Nylstop M30 - 8.8 - zingué blanc
Axe + butée arrière Ø 50 mm
Axe + butée Ø 50 mm
Axe + butée avant Ø 50 mm
Bague de frottement Ø50 x 40
23
Poids : 1925.61 Kg
Qté Poids Observation
1 748.65
1 264.56
1 260.43
1 223.96
1 224.83
1 4.14
1 4.57
1 0.21
1 6.34
1 1.59
2 9.28
Voir page 46
2 9.48
2 7.16
2 0.49
1 2.45
Voir page 30
4 0.01
1 7.14
1 88.91
Voir page 28
1 1.59
2 1.81
5 0.05
2 0.09
8 0.028
8 0.078
2 0.13
2 0.05
2 0.07
2 0.27
2 4.05
2 3.44
4 3.08
16 0.01
