HWA-A/FC 0252÷04171

PRINCIPIO DE FUNCIONAMIENTO

Las unidades refrigerantes de la serie Free-Cooling han sido diseñadas
para enfriar una mezcla de agua y glicol.
Están compuestas no sólo por los componentes principales de un refri-
gerador estandár, tales como compresores, condensadores, evaporador
y válvulas termostáticas, pero también por una batería Free-Cooling de
agua. Un sistema de ajuste compuesto por una válvula de 3 vías modu-
lable y por una serie de sondas activa el funcionamiento de la batería de
agua y luego la función Free-Cooling.
En un refrigerador estandár, la mezcla de agua y glicol de retorno desde
la instalación usuario es enfriada por el tubo refrigerante al través del
evaporador de haz de tubos; en las unidades refrigerantes Free-Cooling,
con el Free-Cooling en función, la mezcla se desvía en una batería de
agua (CAF) y es atraversada por una corriente de aire externa a fi n de
permitir una refrigeración gratuita del agua utilizada.
El sistema de ajuste consiste en un microprocesador, una sonda de tem-
peratura del agua en entrada en la unidad, una sonda de temperatura
del aire externo, una sonda de trabajo y una sonda antihielo.

FUNCIONAMIENTO ESTIVAL

Cuando la temperatura del aire externo es superior a la temperatura
de la mezcla de agua y glicol de retorno desde la instalación, la uni-
dad se comporta como un refrigerador
estandár y la producción de agua refri-
gerada está garantizada por el trabajo
de los compresores: la válvula de 3 vías
envia toda la solucción que debe ser en-
friada en el evaporador y la batería de
Free-Cooling está inactiva. La absorción
total es la misma de un refrigerador nor-
mal de tipo aire-agua.
FUNCIONAMIENTO
INVERNAL
Cuando la temperatura del aire externo
cae por debajo de la media de 0÷-4°C, la
unidad funciona sólo en modo Free-Co-
oling. La válvula de 3 vías, controlada
por las sondas de temperatura (ST3) y
(ST4), alimenta la batería Free-Cooling y
realiza la refrigeración del agua utilizada
por medio de la corriente del aire exter-
no que investe, en primer lugar, la ba-
terîa de Free-Cooling y, a continuación,
la batería de condensación. A través de
la sonda de trabajo instalada arriba del evaporador, el microprocesador
apaga los compresores. Los ventiladores permanecen activos para ga-
rantizar la corriente de aire externa a travès de la batería Free-Cooling. Si
la temperatura del aire externo disminuye ulteriormente, el microproce-
sador ralentiza la velocidad de los ventiladores. En cuanto a temperatu-
ras más bajas, se garantiza una temperatura costante del agua en salida
por medio de una función particular del microprocesador que activa, por
medio de la válvula de 3 vías, la mezcla del agua de Free-Cooling con el
agua de vuelta desde la instalación.

FUNCIONAMIENTO ENTRETIEMPO

Se obtiene por medio de la combinación de los sistemas de refrigeración
en Free-Cooling, total y mecánico. El funcionamiento de la unidad en
modo Free-Cooling se activa cuando la temperatura del aire externo es
de al menos 1 grado inferior a la temperatura de la solucción de agua y
glicol de vuelta desde la instalación; normalmente alrededor de 15÷10
°C. La solucción se enfría en la batería Free-Cooling; la refrigeración adi-
cional se realiza por medio del método tradicional mientras que la sonda
de temperatura agua en entrada ajusta el trabajo de los compresores a
través la parzialización de la potencia real.

VENTAJES

- Reducción de los gastos de funcionamiento durante los entretiempos.
- Producción gratuita de agua refrigerada en la parada invernal.
- Mayor vida útil de los compresores a través de la reducción de las
horas de funcionamiento.
- Menores costes de manutención.
DENOMINACIÓN
CA Condensador
CAF Condensador con Free-Cooling
EW Evaporador
MC Compresor
MV Ventiladores axiales
RCF Válvula de 3 vías

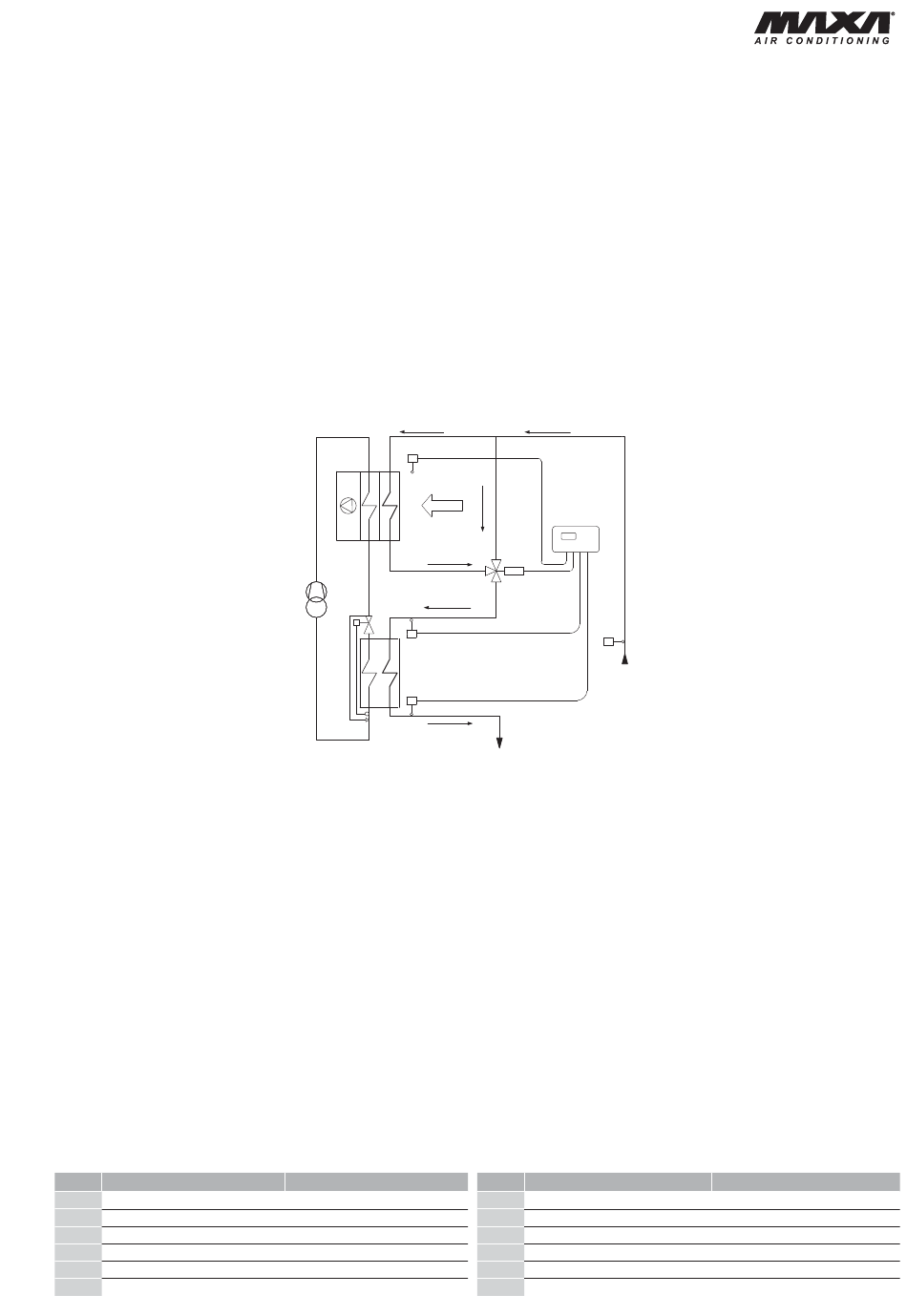

CIRCUITO DE
REFRIGERACIÓN CIRCUITO HIDRÁULICO
ST3
MV EXT. AIR
CA
CAF
MC
VT
ST1
EW
ST2
SB
RCF
ST4
IN
OUT
DENOMINACIÓN
SB Microprocesador
ST1 Sonda de trabajo
ST2 Sonda antihielo
ST3 Sonda entrada agua
ST4 Sonda aire externo
VT Válvula termostática
