HWA-A/FC 0252÷04171

PRINCIPIO DI FUNZIONAMENTO

Le unità refrigeranti della serie Free-Cooling sono progettate per raf-
freddare una miscela di acqua glicolata.
Sono composte, oltre che dai componenti principali di un normale chil-
ler quali: i compressori, i condensatori, l'evaporatore, le valvole termo-
statiche, anche da una batteria free-cooling ad acqua. Un sistema di
regolazione costituito da una valvola a tre vie modulante e da un insie-
me di sonde attiva il funzionamento della batteria ad acqua e quindi la
funzione "free-cooling".
In un normale chiller la miscela di acqua e glicole di ritorno dall'impianto
utilizzatore viene raffreddata dal fl uido refrigerante attraverso l'evapora-
tore a fascio tubiero; nelle unità refrigeranti Free-Cooling funzionanti in
free-cooling, la miscela viene deviata in una batteria ad acqua (CAF) ed
attraversata da un fl usso di aria esterna così da permettere un raffred-
damento gratuito dell'acqua di utilizzo.
Il sistema di regolazione è costituito da un microprocessore, da una
sonda di temperatura acqua ingresso macchina, da una sonda di tem-
peratura aria esterna, da una sonda di lavoro e da una sonda antigelo.

FUNZIONAMENTO ESTIVO

Quando la temperatura dell'aria esterna è superiore alla temperatura
della soluzione di acqua e glicole di ritorno dall' impianto, l'unità re-
frigerante si comporta come un chiller
tradizionale e la produzione di acqua re-
frigerata è garantita dal lavoro dei com-
pressori; la valvola a tre vie indirizza tutta
la soluzione da refrigerare nell'evapora-
tore e la batteria di free-cooling resta
inattiva. L'assorbimento totale è quello
di un normale chiller di tipo aria-acqua.
FUNZIONAMENTO
INVERNALE
Quando la temperatura dell'aria esterna
scende mediamente sotto i 0÷-4°C, l'u-
nità refrigerante funziona esclusivamen-
te in modalità free-cooling. La valvola a
tre vie, comandata dalle sonde di tem-
peratura (ST3) e (ST4), alimenta la bat-
teria free-cooling consentendo il raffred-
damento dell'acqua di utilizzo a mezzo
del fl usso di aria esterna che investe
dapprima la batteria free-cooling e quin-
di la batteria condensante. Mediante la
sonda di lavoro posta a monte dell'eva-
poratore, il microprocessore spegne i compressori. I ventilatori restano
in funzione per garantire il fl usso d'aria esterna attraverso la batteria
free-cooling. All'ulteriore diminuzione della temperatura di aria esterna il
microprocessore risponde rallentando la velocità di rotazione dei venti-
latori. Per temperature ancora piu' rigide, la costanza della temperatura
dell'acqua in uscita viene garantita da una particolare funzione del mi-
croprocessore che attiva, mediante la valvola a tre vie, la miscelazione
dell'acqua di free-cooling con l'acqua di ritorno dall'impianto.

FUNZIONAMENTO NELLE STAGIONI INTERMEDIE

Si ottiene combinando i sistemi di raffreddamento in free-cooling: totale
e meccanico. Il funzionamento della macchina in modalità free-cooling
è attivato quando la temperatura dell'aria esterna è di almeno un grado
inferiore alla temperatura della soluzione di acqua e glicole di ritorno
dall' impianto. Normalmente quindi attorno ai 15÷10°C.
La soluzione viene raffreddata nella batteria free-cooling.L'ulteriore raf-
freddamento viene eseguito con il metodo tradizionale mentre la sonda
di temperatura acqua ingresso regola il lavoro dei compressori parzia-
lizzandone la potenza resa.

VANTAGGI

- Minori spese di gestione durante le stagioni intermedie.
- Produzione gratuita di acqua refrigerata nella stagione invernale.
- Maggiore durata dei compressori grazie ad una riduzione delle ore di
funzionamento
- Minori spese di manutenzione.
DENOMINAZIONE
CA Condensatore
Condensatore con Free-Cooling Free-Cooling condenser
CAF
EW Evaporatore
MC Compressore
MV Ventilatori assiali
RCF Valvola a 3 vie

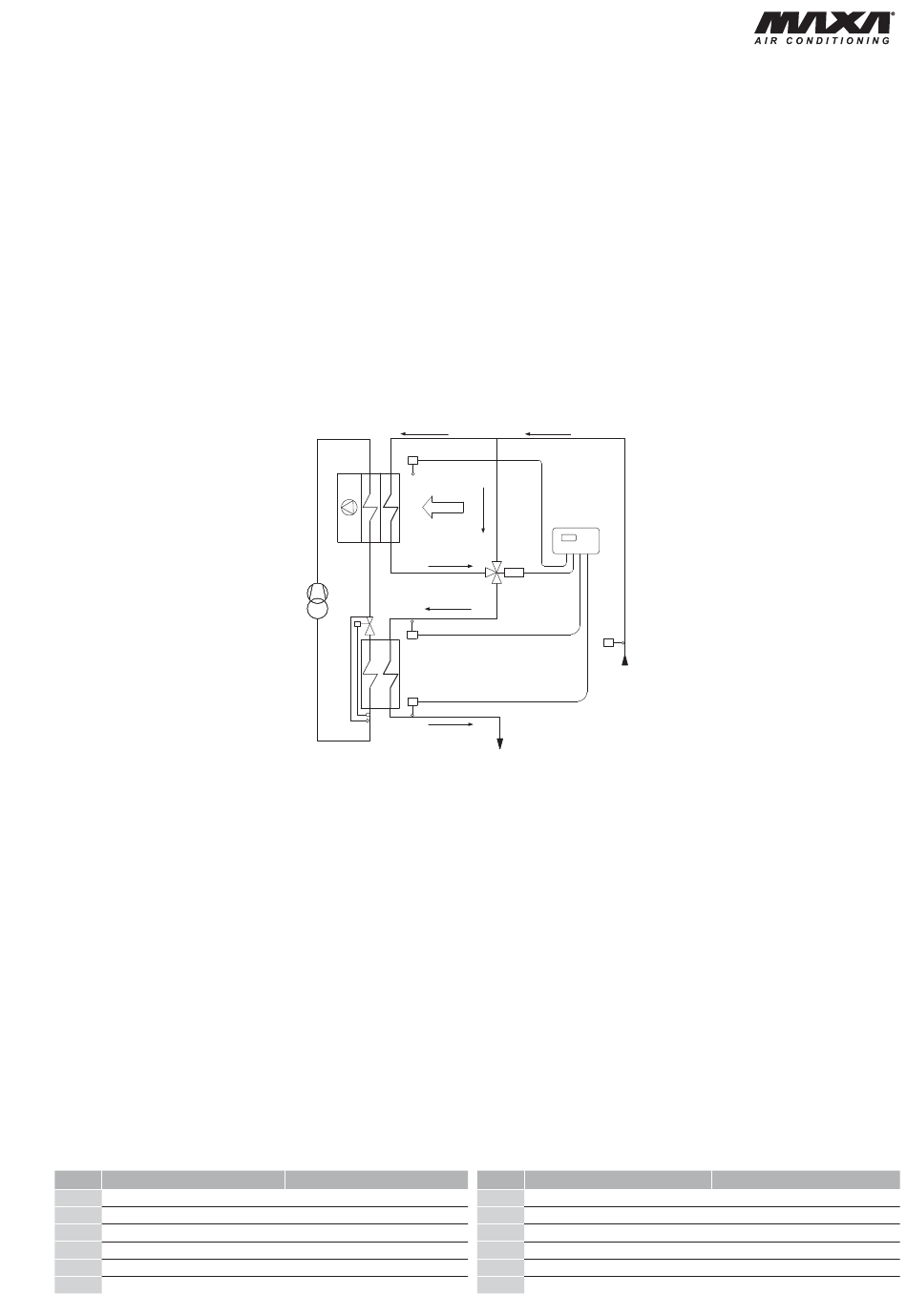

CIRCUITO FRIGO CIRCUITO IDRAULICO
REFRIGERATION CIRCUIT
ST3
MV EXT. AIR
CA CAF
MC
VT
ST1
EW
ST2
DESIGNATION
Condenser
Evaporator
Compressor
Axial fans
3-way valve

OPERATING PRINCIPLE

The Free-Cooling series of refrigerating units are designed to cool a gly-
col/water solution.
Besides the main components used on ordinary chillers, such as: com-
pressors, condensers, evaporator, expansion valves, these units also
include a free-cooling water coil. A control system consisting of a 3-way
modulating valve and a set of probes, start the water coil working and
then the "free-cooling" function.
In a standard chiller the water and glycol solution returning from the us-
er system is chilled by the refrigerant through the shell and tube evap-
orator. In the free-cooling Free-Cooling chillers the solution is deviated
in a water coil and an outdoor fl ow of air passes through it, chilling the
water at no cost.
The control system consists of a microprocessor, a machine inlet wa-
ter temperature probe, an outdoor air temperature probe, a work probe
and an antifreeze probe.

SUMMER FUNCTIONING

When the temperature of the outdoor air is higher than the tempera-
ture of the water and glycol solution returning from the system, the chill-
WATER CIRCUIT
SB
RCF
ST4
IN
OUT
the fl ow of outdoor air through the free-cooling coil. As the temperature
of the water coming back from the plant drops still further, the micropro-
cessor responds reducing the rotation speed of the fans rotation speed.
For more severe temperatures, the constancy of water temperature in
outlet is guaranteed by a particular function of the microprocessor that
activates, by means of the 3-way valve, the mixing of free-cooling water
with the water returning from the system.

FUNCTIONING IN THE INTERMEDIATE SEASONS

This is achieved by combining the free-cooling systems: total free-cool-
ing and mechanical. Operation of the chiller in the free-cooling mode is
activated when the outdoor air temperature is at least o two degree low-
er than the temperature of the water and glycol solution that returns from
the system. It is therefore normally around 15÷10°C.
The solution is cooled in the coil Free-Cooling. Additional cooling is done
with the traditional method while the water temperature inlet probe reg-
ulates compressor work, stepping down the power.
ADVANTAGES
- Reduced running costs during the intermediate seasons.
- Free production of chilled water in winter.
- Longer compressor life thanks to fewer operating hours.
- Reduced maintenance costs.
DENOMINAZIONE
SB Microprocessore
ST1 Sonda di lavoro
ST2 Sonda antigelo
ST3 Sonda ingresso acqua
ST4 Sonda aria esterna
VT Valvola termostatica
er acts like a standard chiller and chilled
water is guaranteed by the compressors;
the 3-way valve sends all the solution to
chill to the evaporator and the free-cool-
ing coil is idle. Total absorption is that of
a standard air-water chiller.

WINTER FUNCTIONING

When the temperature of the outdoor air
drops below 0 to -4°C, the chiller works only
in the free-cooling mode. The 3-way valve,
controlled by the temperature probes (ST3)
and (ST4), feeds the free-cooling coil thus
cooling the water used by means of a fl ow
of outdoor air that fi rst comes into contact
with the free-cooling coil and then the con-
denser coil. By means of the work probe,
upstream from the evaporator, the mi-
croprocessor turns the compressors off.
The fans keep on working to guarantee
DESIGNATION
Microprocessor
Sensor for unit operation
Antifreeze sensor
Water inlet probe
Outside air probe
Expansion valve
