6 Montage
d'écoulement des condensats (8) mise à la longueur
nécessaire.
Danger !
Danger de mort en cas de fuite de gaz de
combustion !
Si le raccordement entre la conduite d'écou-
lement des condensats et le réseau des eaux
usées du bâtiment est étanche, le siphon
des condensats risque de se vider. Si le si-
phon de condensats est vide ou qu'il n'est
pas suffisamment rempli, les gaz de combus-
tion risquent de se diffuser dans l'air ambiant.
▶
Prévoyez un siphon d'évacuation des
eaux usées ventilé au niveau du bâtiment.
11. Raccordez le siphon des condensats (9) avec une
conduite d'évacuation anticorrosion du commerce
(⌀ 40 mm) qui doit acheminer les condensats vers
l'évacuation des eaux usées du bâtiment.
22

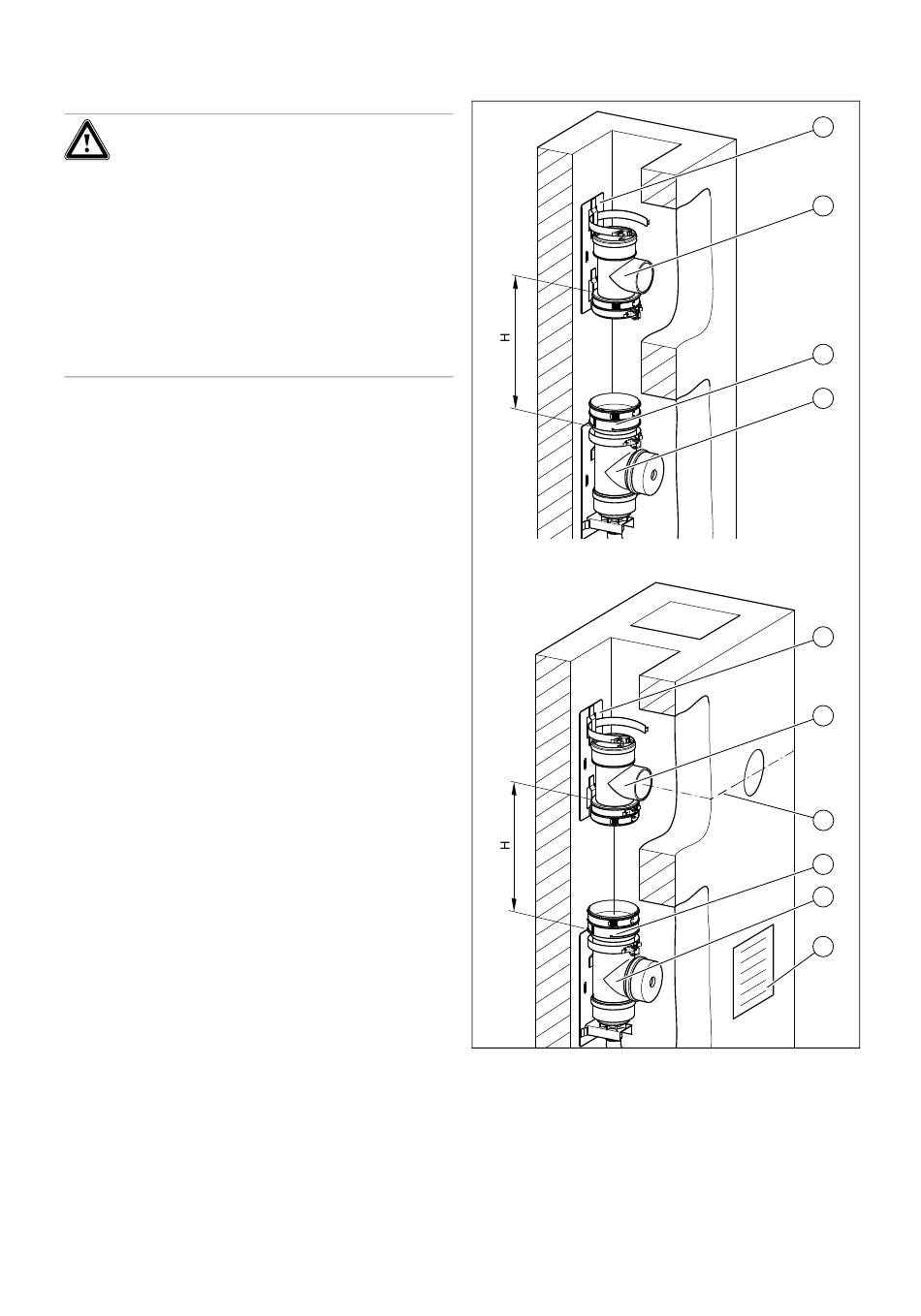

Montage de la conduite des gaz de combustion
dans le conduit
A
B
A Cheminée simple
B Groupes de cheminées
parallèles
1 Console
2 Pièce en T de raccorde-
ment
12. Montez la console de support (1) pour le T de raccorde-
ment de l'appareil le plus bas dans une position parfai-
tement perpendiculaire.
1
2
3
4
1
2
5
3
4
6
3 Elément d'enfichage
4 Élément de raccorde-
ment
5 Repère rectifié
6 Orifice de ventilation
arrière
