2. Installation
2.6

Connexion des EBM(s)

Pour installer les EBM(s) optionnels :
Un petit arc électrique peut survenir lors du branchement des EBM(s). Ceci est normal et ne
nuira pas aux personnels. Insérez le câble EBM dans le connecteur batterie de l'onduleur
rapidement et fermement.
1. Enfichez les câbles EBM dans le ou les connecteurs batterie comme illustré dans Figure 7. Jusqu'à
quatre EBM(s) peuvent être connectés à l'onduleur.
2. Vérifiez que les connexions EBM sont serrées et que le rayon de courbure est adéquat pour chaque
câble.
3. Lorsque des batteries externes sont connectées, le nombre d'EBM doit être paramétré sur le LCD,
voir "Configuration des paramètres de batterie" en page 20.
4. Passez aux "Conditions d'installation" à la page 8.

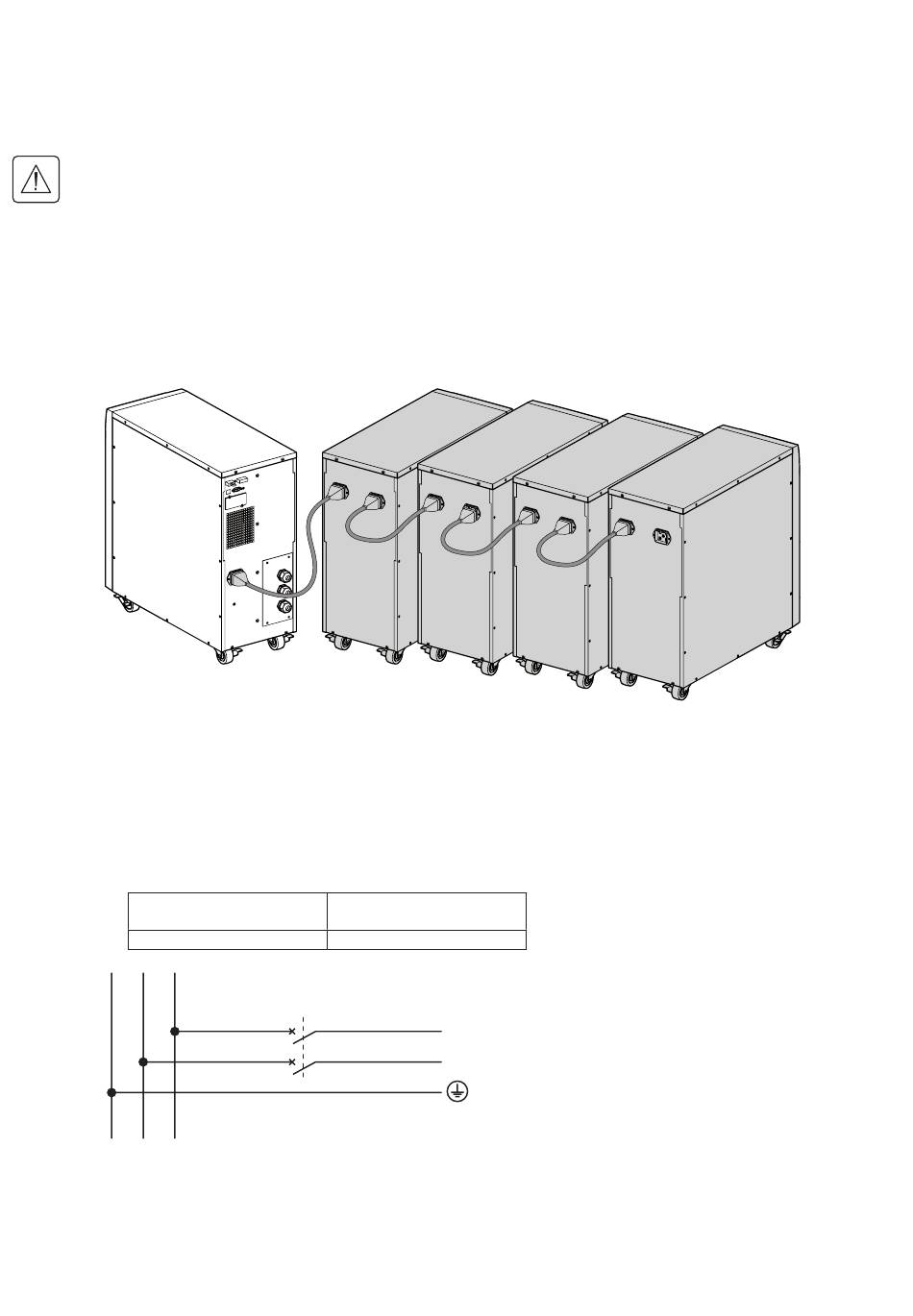

Figure 7. Connexion des EBM(s).
2.7

Conditions d'installation

Organes de protection et sections de câbles préconisés
1. Protection amont préconisée (voir figure 8)
Tableau 1. Upstream circuit breaker rating
Puissance nominale de
l'onduleur
5000 VA / 6000 VA
G N L
Figure 8. Protection amont.
Page 8
Disjoncteur de protection
amont
Courbe D – 40 A
Disjoncteur 2 pôles
L
Vers entrée réseau ou
Bypass de l'onduleur
N
9130 UPS-FR
