MANUEL D'INSTALLATION, ENTRETIEN ET ESSAIS
Clapet déluge FireLock NXT™
SÉRIE 769

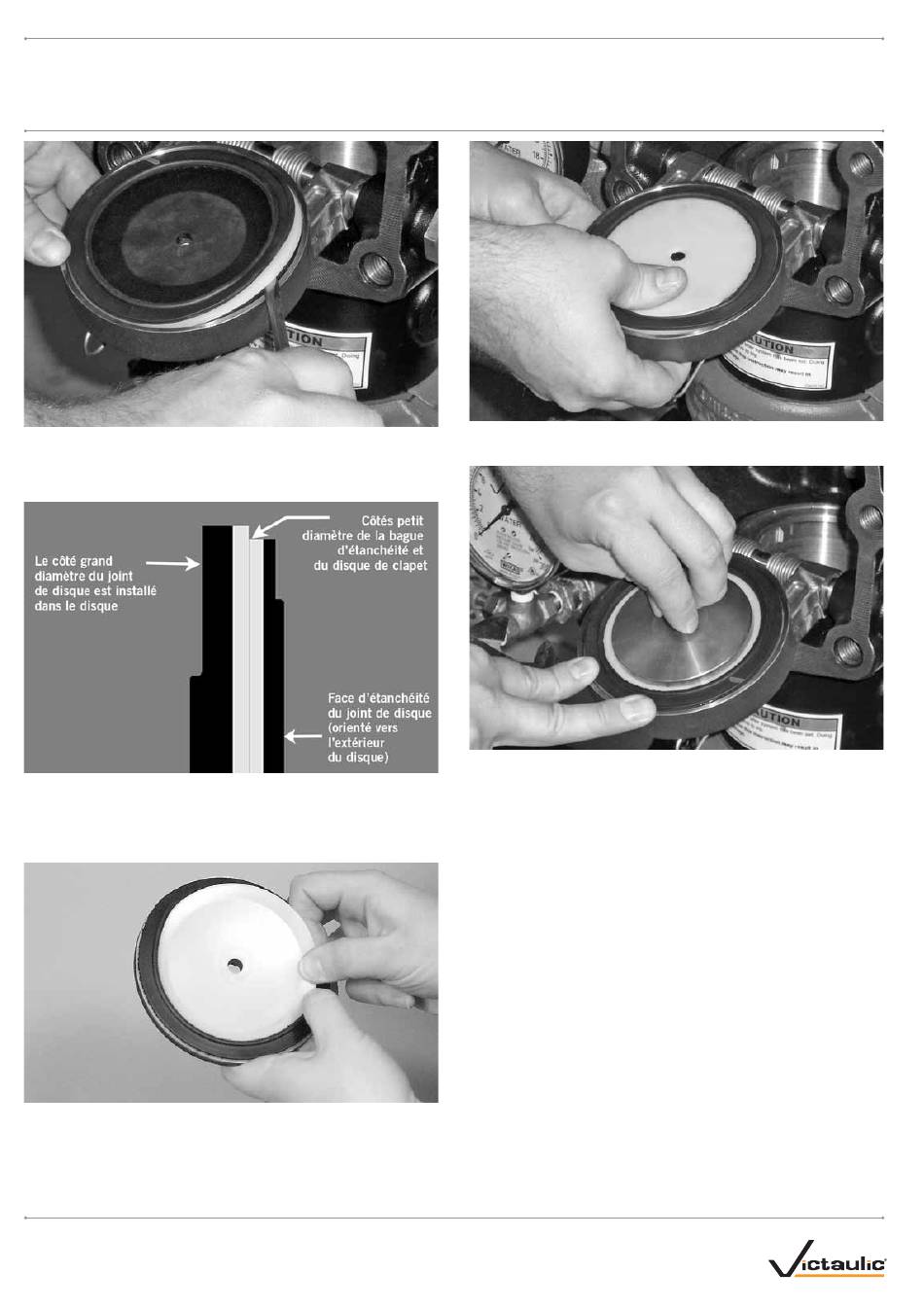

6. Sortir du disque le joint de disque, ainsi que la bague d'étanchéité, en
faisant levier. Inspecter le joint. Si le joint de disque est déchiré ou usé,
le remplacer par un neuf, fourni par Victaulic. En cas de remplacement
du joint de disque par un neuf, passer à l'étape 7.
6a. Si on utilise le même joint de disque et que la bague d'étanchéité a été
retirée du joint de disque à l'étape précédente : remettre en place avec
soin la bague sous la lèvre extérieure du joint de disque. S'assurer que
le côté petit diamètre de la bague d'étanchéité est orienté vers la surface
d'étanchéité du joint de disque.
7. Insérer avec soin la rondelle de joint sous la lèvre d'étanchéité du joint.
8. Éliminer du disque les contaminants, la saleté et les dépôts de minéraux.
www.victaulic.com
VICTAULIC EST UNE MARQUE DÉPOSÉE DE VICTAULIC COMPANY. ©2009 VICTAULIC COMPANY. TOUS DROITS RÉSERVÉS.
I-769D-FRC_38
9. Installer avec soin le joint de disque dans le disque. S'assurer que la bague
d'étanchéité se cale bien en place dans le disque.
10. Placer l'anneau de retenue du joint sur la rondelle de joint du joint de disque.
Installer l'ensemble boulon de joint/joint de boulon en l'enfilant dans l'anneau
de retenue du joint et le disque.
