MANUEL D'INSTALLATION, ENTRETIEN ET ESSAIS
Clapet déluge FireLock NXT™
SÉRIE 769

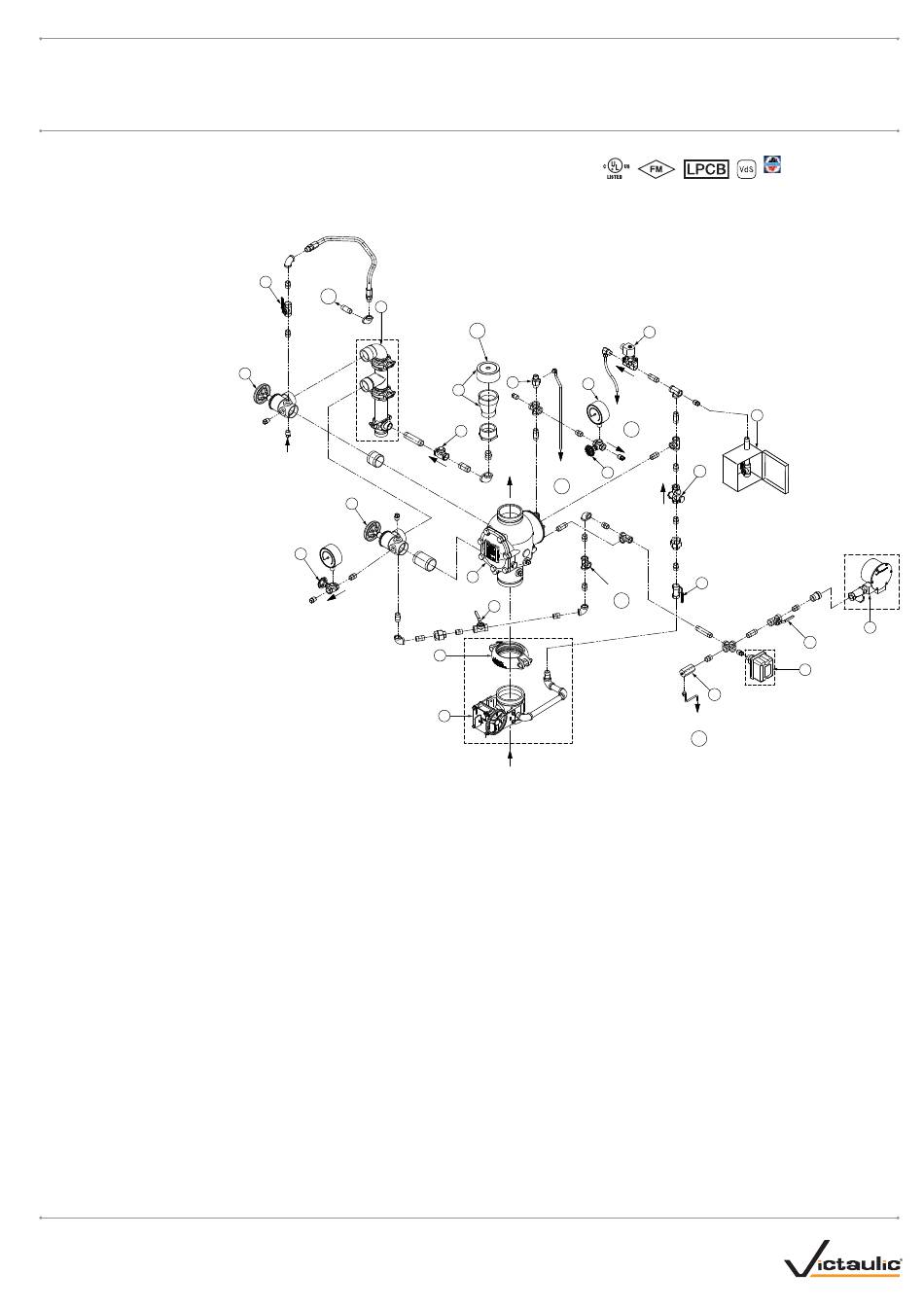

VUE ÉCLATÉE – ACCESSOIRES
POSTE DÉLUGE EUROPÉEN AVEC CLAPET FIRELOCK NXT SÉRIE 769 – DÉCLENCHEMENT ÉLECTRIQUE
(ACCESSOIRES OPTIONNELS ÉGALEMENT ILLUSTRÉS)
NOTE : seul le modèle à colonne montante Vic-Quick est approuvé VdS.
Nomenclature
1 Clapet déluge FireLock NXT série 769
2 Raccord mécanique rigide FireLock (en option/
vendu séparément – standard en cas de commande
de la colonne montante Vic-Quick)
3 Robinet principal d'alimentation en eau
(en option/vendu séparément – standard en cas
de commande de la colonne montante Vic-Quick)
4 Clapet de non-retour à battant sur vidange
5 Cuvette d'égouttage avec bouchon
6 Manostat d'alarme (en option/vendu séparément
– standard en cas de commande de la colonne
montante Vic-Quick)
7 Clapet de non-retour d'égouttage série 729
8 Robinet à tournant sphérique sur conduite
de mise en charge de membrane
(normalement ouvert – verrouillable)
9 Ensemble 3 en 1 filtre/clapet de non-retour/restricteur
10 Moteur hydraulique d'alarme
série 760 (optionnel/vendu séparément)
11 Robinet à tournant sphérique pour essai d'alarme
(normalement fermé – verrouillable)
12 Manomètre sur conduite de mise en charge
de membrane
(0 à 300 psi/0 à 2 068 kPa/0 à 20,7 bar)
13 Vidange automatique série 749
14 Robinet de vidange principal sur alimentation
en eau – Essai d'écoulement
15 Manomètre sur alimentation en eau
(0 à 300 psi/0 à 2 068 kPa/0 à 20,7 bar)
16 Nécessaire de raccordement de vidange
(en option/vendu séparément – standard en cas
de commande de la colonne montante Vic-Quick)
17 Robinet d'isolement de manomètre
18 Robinet de vidange principal du système
19 Avertisseur d'incendie série 755
20 Électrovanne série 753-E
21 Robinet à tournant sphérique pour essai d'alarme
(normalement ouvert – verrouillable)
22 Robinet d'arrêt sur moteur hydraulique d'alarme
(normalement ouvert – verrouillable)*
*Le repère 22, robinet d'arrêt du moteur hydraulique d'alarme, peut être fermé pour empêcher l'eau de s'écouler dans le moteur hydraulique d'alarme série 760 lorsque
les conditions ne sont pas favorables à un déclenchement de l'alarme (par exemple lors d'un essai de déclenchement).
NOTE 1 : point de raccordement du dispositif de vidange de colonne d'eau résiduelle série 75D
www.victaulic.com
VICTAULIC EST UNE MARQUE DÉPOSÉE DE VICTAULIC COMPANY. ©2009 VICTAULIC COMPANY. TOUS DROITS RÉSERVÉS.
RÉV_D
Vers le repère
21
A
16
18
Note 1
14
17
Emplacement
B
13
12
5
4
Vers
le système
17
B
1
Emplacement
11
2
3
De l'alimentation
en eau
I-769D-FRC
VNIIPO
20
Vers la cuvette
d'égouttage 19
B
9
8
A
7
Vers la cuvette
d'égouttage
B
10
22
6
I-769D-FRC_9
