MANUEL D'INSTALLATION, ENTRETIEN ET ESSAIS
Clapet déluge FireLock NXT™
SÉRIE 769
ENTRETIEN
Les sections suivantes montrent comment déposer et remplacer les pièces
internes du clapet. Faire très attention de ne pas endommager ces pièces.
AVERTISSEMENT
• Faire tomber la pression dans le système
de tuyauterie et vidanger celui-ci, avant dépose
de la plaque-couvercle du clapet.
Autrement, il peut y avoir des blessures graves
et/ou d'importants dommages matériels.
• Toute intervention exigeant la mise hors service
du clapet peut supprimer la protection incendie
assurée par le système.
• Avant d'effectuer un entretien ou des essais
sur le système, avertir les autorités compétentes.
• Envisager un service de ronde d'incendie dans
les zones visées.
Autrement, il peut y avoir des blessures graves
et/ou d'importants dommages matériels.

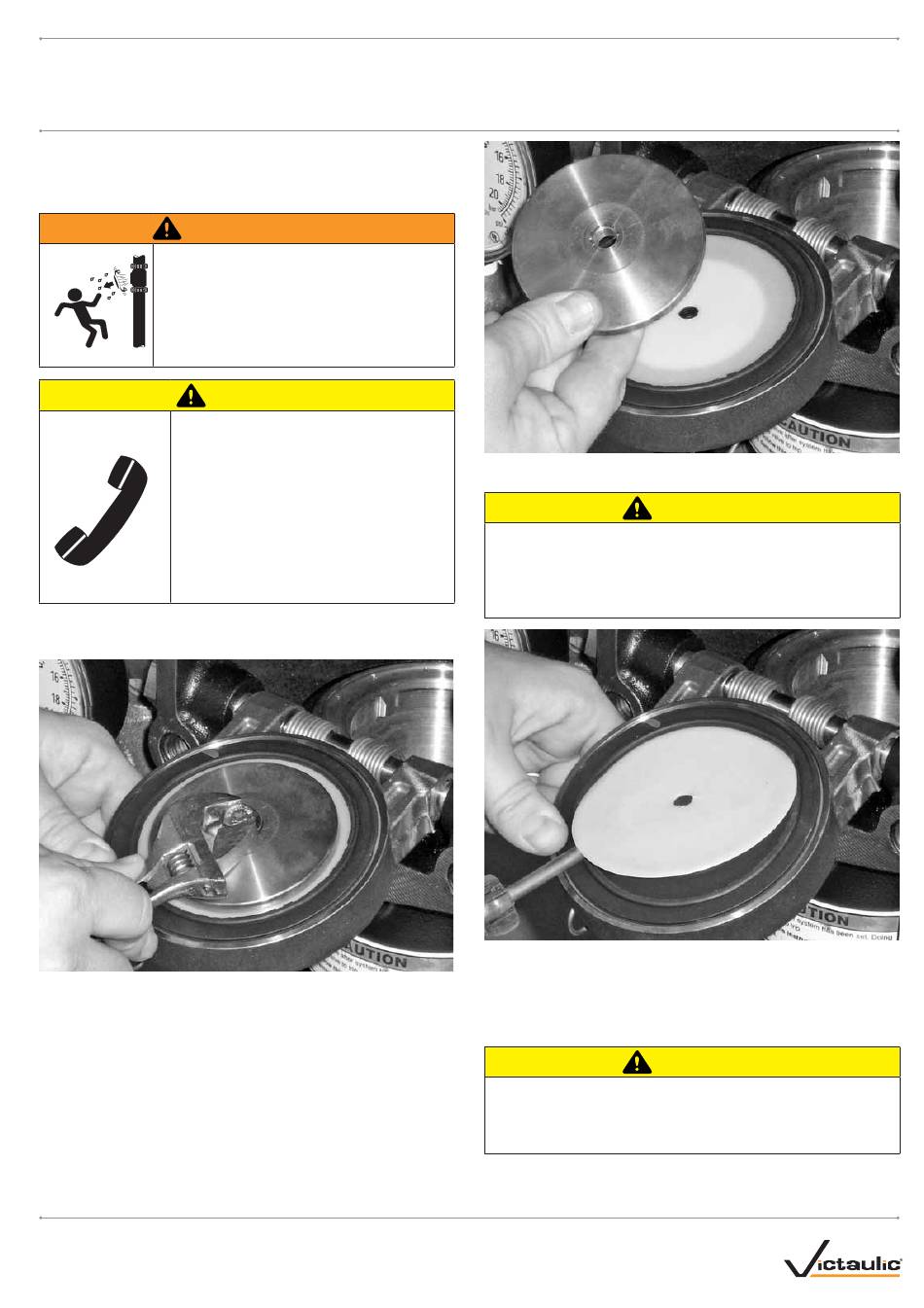

DÉPOSE ET REMPLACEMENT DU JOINT DE DISQUE
1.
Exécuter les étapes 1 à 12 de la section « Inspection interne ».
2.
Retirer du joint de disque l'ensemble boulon de joint/joint de boulon.
www.victaulic.com
VICTAULIC EST UNE MARQUE DÉPOSÉE DE VICTAULIC COMPANY. ©2009 VICTAULIC COMPANY. TOUS DROITS RÉSERVÉS.
RÉV_D
ATTENTION
3.
Retirer l'anneau de retenue du joint.
ATTENTION
• NE PAS sortir la rondelle de joint du joint de disque de l'orifice
intérieur en faisant levier.
Autrement, on risque d'endommager la rondelle de joint, d'où une
mauvaise étanchéité du disque et un risque de fuite par le clapet.
4.
Faire levier sur le rebord de la rondelle de joint, de l'intérieur du joint
de disque, comme illustré ci-dessus. NE PAS SORTIR LA RONDELLE
DE JOINT DE L'ORIFICE INTÉRIEUR EN FAISANT LEVIER.
5.
Retirer la rondelle de joint du joint de disque. Sécher l'eau qui pourrait
se trouver sous la rondelle de joint et sur le joint de disque.
ATTENTION
• Utiliser uniquement des pièces de rechange fournies par Victaulic.
Autrement, il peut y avoir mauvais fonctionnement du clapet, causant
des dommages matériels.
I-769D-FRC
I-769D-FRC_37
