UTILISATION
Après un laps de temps de 30 secondes, V1 est mis hors tension. Cela coupe l'alimentation
en gaz séché vers la cellule du capteur et V3 est mis sous tension en reliant le gaz
d'échantillonnage (ligne rouge - voyez le Schéma 29) à la cellule du capteur pour une
nouvelle période de 30 secondes. Les parcours du gaz d'échantillonnage et de référence
sont présentés en vert. Ces lignes sont continuellement purgées pendant le second cycle
de mesure.
HE1
V1
DD
DD
MFC
MFC
QCH
QCH
PS
PS

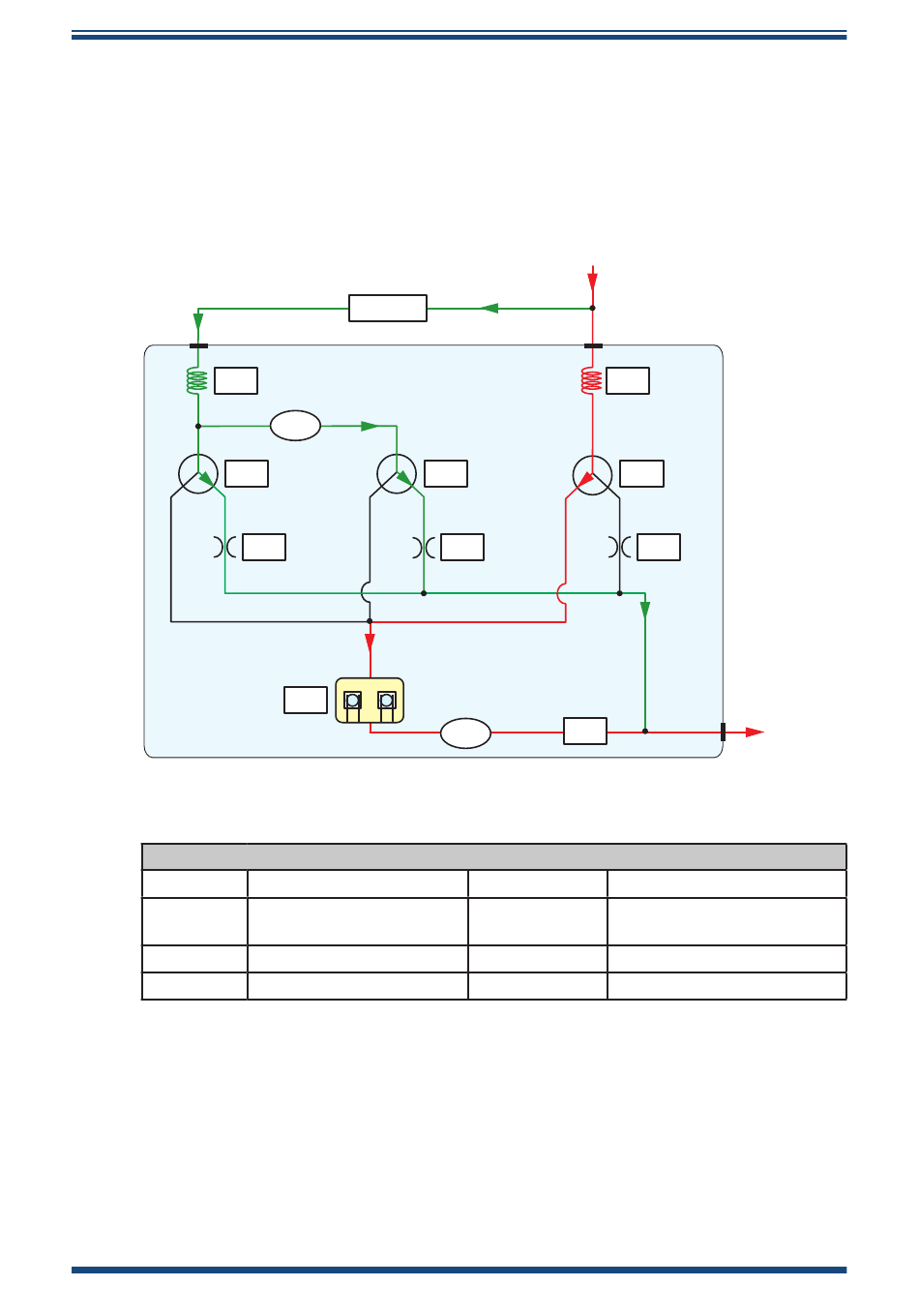

Schéma 42 Cycle de mesure (phase d'échantillonnage) - Flux d'étalonnage
Au cours de cette phase d'échantillonnage du cycle de mesure, la différence de fréquence
entre les cristaux de référence et de capteur est à nouveau mesurée. Après le traitement du
signal, la différence de fréquence mesurée entre les phases de référence et d'échantillonnage
est proportionnelle à la teneur en humidité de l'échantillon de gaz.
50
DD
MG
FC1
QCH
Colonne de dessiccation
Contrôleur de débit
massique
Cellule du capteur
Capteur de pression
Manuel de l'utilisateur du QMA601
ENTRÉE
ÉCHANTILLON
V2
FC2
MFC
PS
Glossaire
MG
MG
V1, V2, V3
V1, V2, V3
HE1, HE2
HE1, HE2
FC1, FC2, FC3
FC1, FC2, FC3
HE2
V3
FC3
SORTIE
ÉCHANTILLON
Générateur d'humidité
Vannes solénoïdes
Échangeur de chaleur
Contrôle de flux
