Manuel de l'utilisateur du QMA601
3.9

Cycle de mesure

Au début d'un cycle de mesure, V1 est sous tension. Cela permet à l'échantillon de gaz
séché d'être acheminé vers la cellule du capteur pour ou la durée de la phase de référence
comme indiqué par la ligne rouge du Schéma 41. Au cours de cette première phase du
cycle de mesure, la différence de fréquence entre le capteur et les cristaux de référence est
mesurée (c'est à dire à l'état sec).
Les parcours du gaz d'échantillonnage et d'étalonnage sont présentés en vert. Ces lignes
sont continuellement purgées pendant la phase de référence du cycle de mesure.
HE1
DD DD
MFC MFC
QCH QCH
PS PS

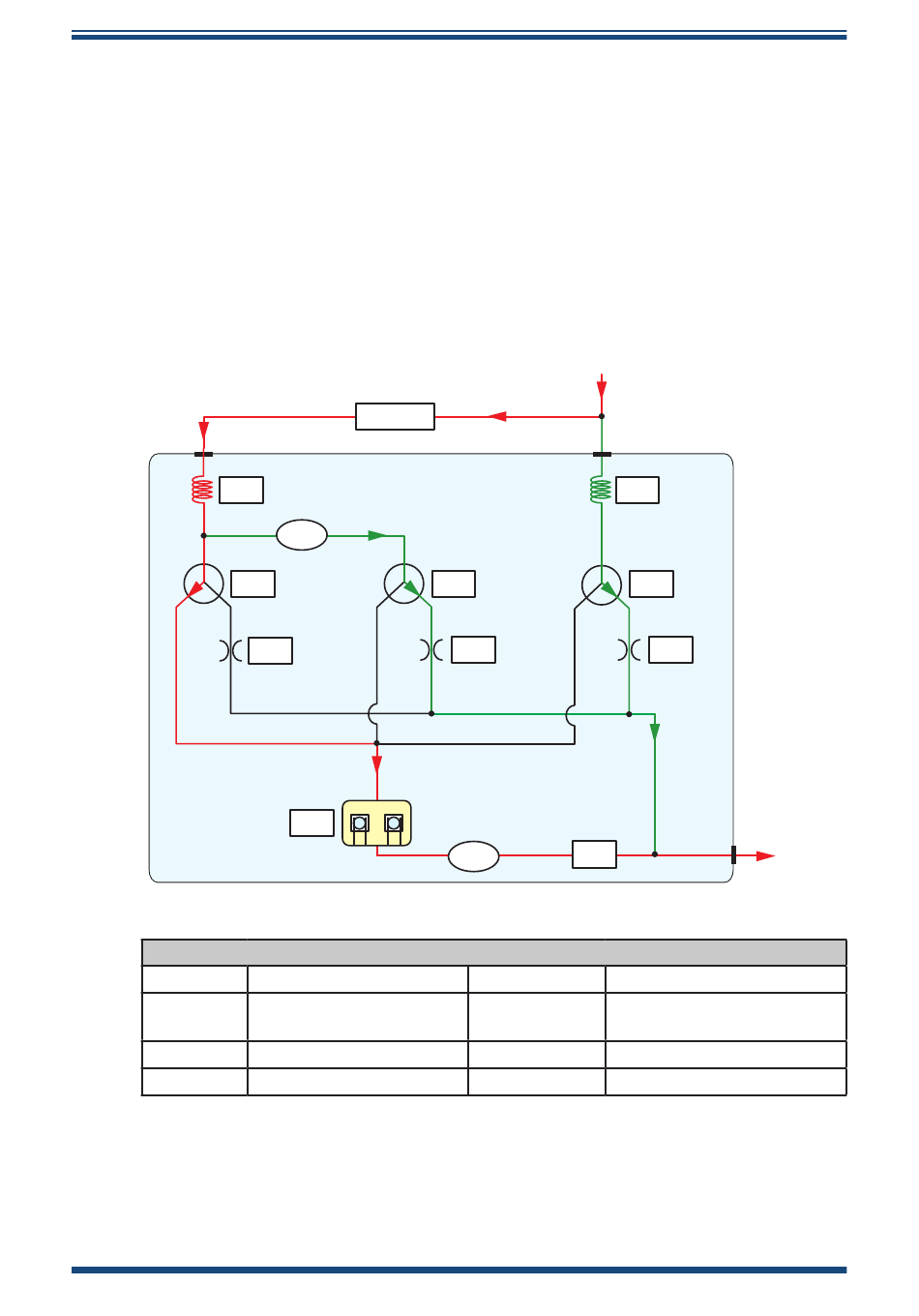

Schéma 41 Cycle de mesure (Phase de référence) - Flux d'échantillon séché
Michell Instruments
DD
MG
V1
FC1
QCH
Colonne de dessiccation
Contrôleur de débit
massique
Cellule du capteur
Capteur de pression
ENTRÉE
ÉCHANTILLON
V2
FC2
MFC
PS
Glossaire
Générateur d'humidité
MG MG
Vannes solénoïdes
V1, V2, V3 V1, V2, V3
HE1, HE2 HE1, HE2 Échangeur de chaleur
FC1, FC2, FC3 FC1, FC2, FC3 Contrôle de flux
UTILISATION
HE2
V3
FC3
SORTIE
ÉCHANTILLON
49
