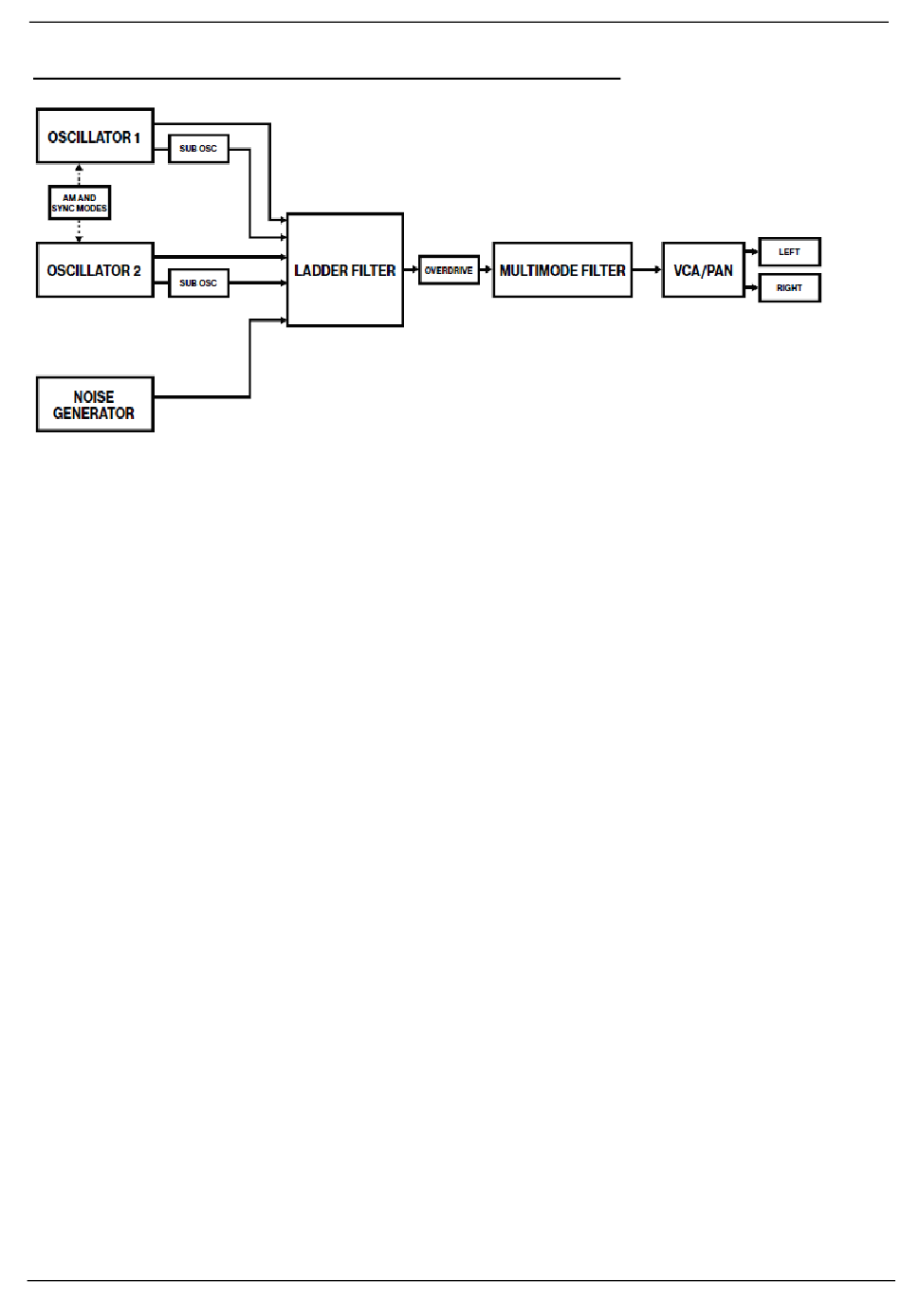

4. TRAJET DU SIGNAL DE L'ANALOG FOUR MKII
4.1 À PROPOS DES COMPOSANTS
Les deux oscillateurs de chaque voix sont analogiques. Toutes leurs capacités élaborées pour créer des formes
d'ondes sont complètement analogiques, avec des hauteurs contrôlées numériquement. Le générateur de bruit
est numérique. Les deux filtres et le circuit d'overdrive entre eux sont complètement analogiques. Les
amplificateurs sont analogiques. Les enveloppes et LFO sont numériques. Tout a été conçu pour une efficacité et
une polyvalence maximum.
4.1.1 COMMENTAIRES SUR LE TRAJET DU SIGNAL
Le trajet du signal depuis les oscillateurs jusqu'aux sorties audio est complètement analogique. Le trajet du
signal depuis les entrées externes jusqu'aux sorties audio est aussi complètement analogique. Les départs
d'effets numériques sont parallèles au trajet du signal audio principal et les signaux traités par les départs
d'effets numériques sont mixé avec le signal sec avant l'étape de sortie principale.
4.1.2 À PROPOS des OSCILLATEURS ET DES FILTRES
Les oscillateurs ont été conçus et fabriqués en partant de zéro, pour obtenir un son riche et offrir tout un
éventail de possibilités de contrôle. Le filtre en échelle utilise des transistors discrets à bas-bruit, et le filtre
multimode utilise des VCA de haute qualité. La combinaison de la tradition et de l'innovation assure un son
unique avec une grande diversité de possibilités. Pour plus d'informations, veuillez consulter « APPENDICE
E : ARCHITECTURE DE L'ANALOG FOUR MKII ».
