TABLEAU D'IDENTIFICATION DES PIÈCES

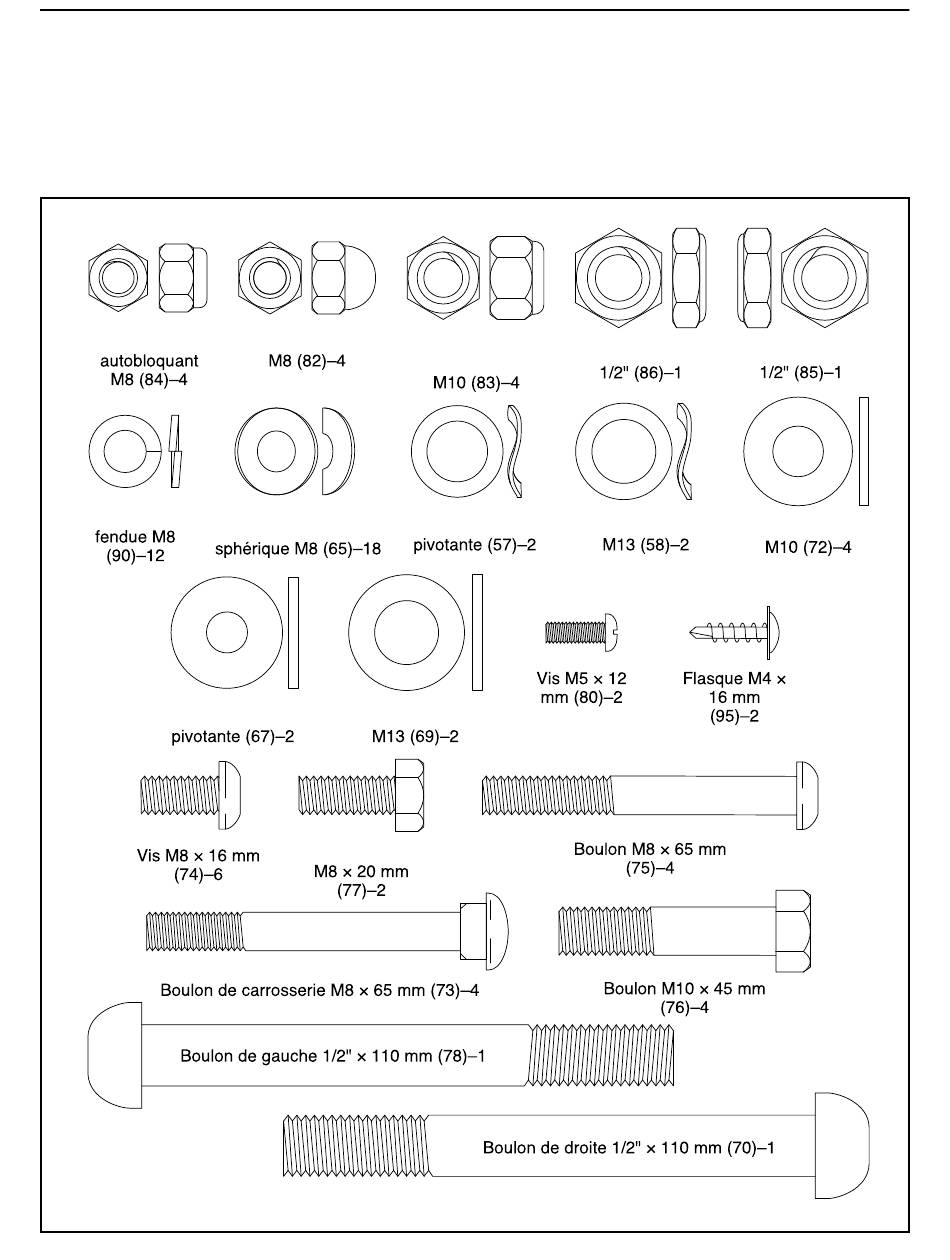

Les schémas ci-dessous vous permettront d'identifier facilement les petites pièces utilisées lors de l'assemblage.
Les numéros entre parenthèses insérés dans le schéma correspondent à la référence des pièces dans la
section LISTE DES PIÈCES, figurant à la fin du présent manuel. Le numéro qui suit la référence correspond à la
quantité nécessaire pour le montage. Remarque : si une pièce est absente du kit, vérifiez qu'elle n'a pas été
prémontée en usine sur un élément du vélo elliptique. D'autres pièces peuvent être fournies.
Écrou Écrou borgne
Écrou
Écrou de gauche Écrou de droite
autobloquant
Rondelle
Rondelle ondulée Rondelle ondulée
Rondelle
Rondelle à portée
Rondelle Rondelle
Vis hexagonale
