LoRaWAN 863-870 ANALOG - Guide utilisateur / User guide version V2.0.1
5. PREPARATION ET CONFIGURATION
5.1. Démontage du boîtier
Le produit est livré démonté, de sorte à pouvoir accéder à la partie basse de l'électronique. Cette partie permet le branchement du ou des cap-
teurs sur les borniers à vis ainsi que l'accès aux switches de configuration.
Une fois le montage des capteurs finalisé et la configuration effectuée, la fermeture du boîtier pourra être faite.
FR
FR
Attention : une fois le boîtier fermé, son ouverture n'est plus possible sans risque de perdre la garantie de l'indice de protection IP67.
5.2. Installation du joint presse étoupe
Avant de connecter les brins du câble de votre capteur aux borniers à vis du produit, vous devez insérer l'écrou du presse étoupe et le joint
adapté à votre configuration.
Trois types de joints sont fournis avec le produit : pour un câble diamètre 5 mm, pour un câble de diamètre 3 mm, pour deux câbles de dia-
mètres 2.2 mm.
Procédure de montage :
5.3. Montage des capteurs sur les borniers à vis
Une fois l'écrou et le joint de presse étoupe installés, les brins du câble du capteur peuvent être connectés aux borniers à vis du produit :
1 - Votre capteur et
son câble
Note: 2 capteurs au maximum peuvent être utilisés en parallèle. Le choix entre analogique et numérique est libre pour l'utilisateur.
Les capteurs analogiques nécessitent une alimentation électrique que la batterie du LoRaWAN 863-870 ANALOG n'est pas en mesure de four-
nir. On doit donc alimenter le capteur analogique via une source électrique externe.

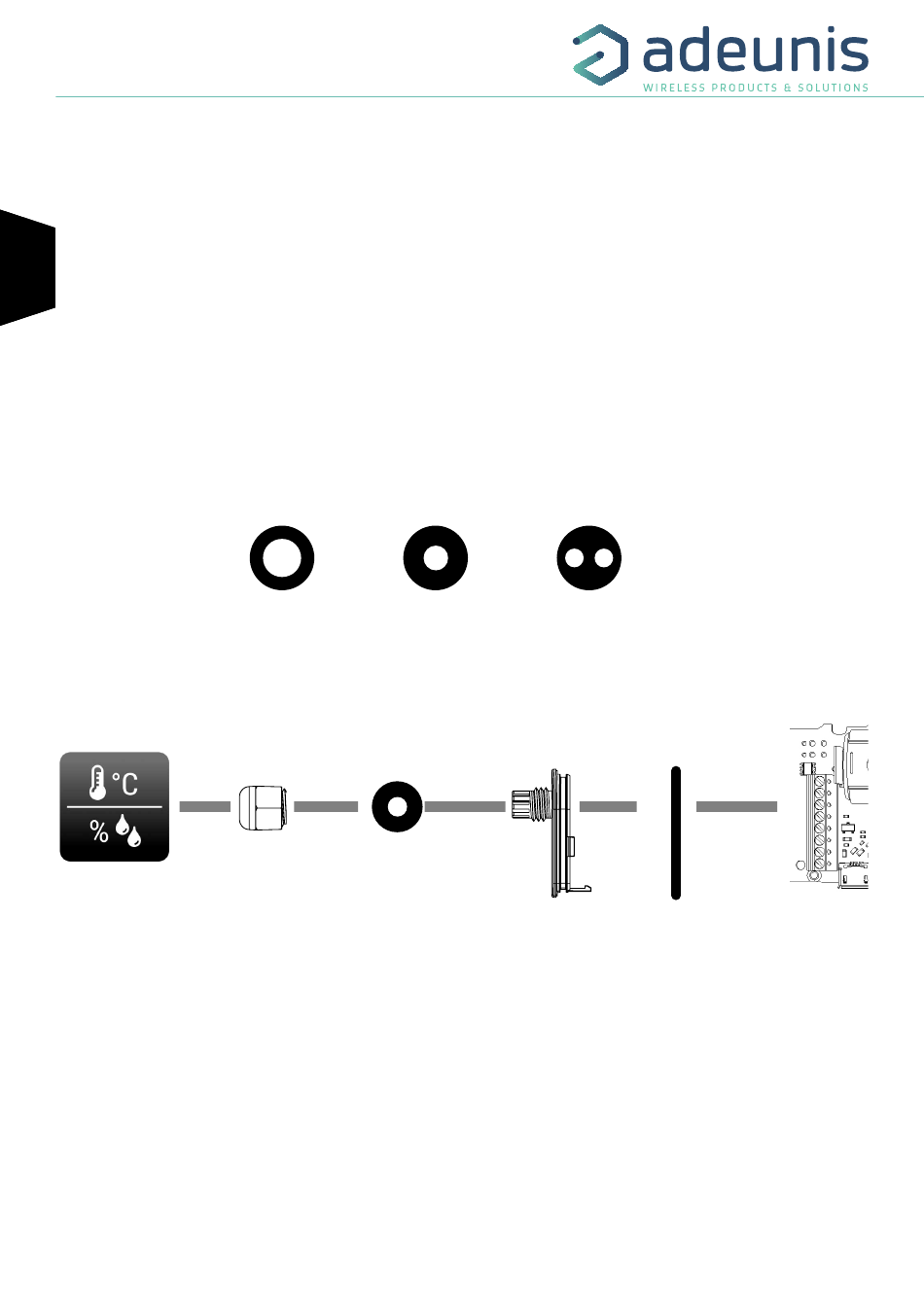

Joint 1 câble dia: 5 mm
2 - Passer le câble
3 - Passer le câble
à travers l'écrou du
à travers le joint du
presse étoupe
presse étoupe
105
Joint 1 câble dia: 3 mm
Joint 2 câbles dia: 2.2 mm
90
4 - Passer le câble à
travers la semelle du
boitier du produit
27
5 - Installer le joint
6 - Connecter les
torique d'étanchéité
brins du câble cap-
sur la semelle du
teur aux borniers
boitier.
à vis.
Page
40
of 90
